Nesta seção inicial, exploraremos os pilares conceituais que sustentam o universo da ponte rolante. Inegavelmente, compreender a essência desse equipamento é o primeiro passo fundamental para qualquer decisão técnica acertada. Consequentemente, abordaremos desde a definição fundamental até as aplicações práticas mais relevantes da ponte rolante.
Paralelamente, apresentaremos a arquitetura estrutural que torna a ponte rolante um sistema tão versátil e eficiente. Além disso, analisaremos os principais benefícios operacionais que essa ponte proporciona às organizações. Dessa forma, o leitor obterá uma base sólida e bem fundamentada para os capítulos subsequentes.
Por fim, é essencial que gestores e engenheiros internalizem esses conceitos iniciais sobre a ponte rolante, pois eles fundamentarão todas as decisões técnicas, operacionais e econômicas que virão a seguir neste guia definitivo.

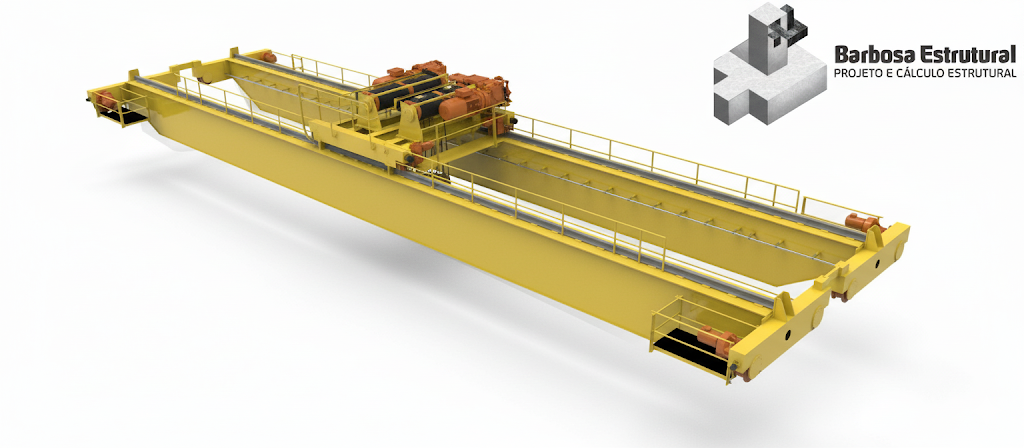

O que é uma Ponte Rolante e sua Arquitetura Estrutural
Uma ponte rolante é, antes de mais nada, um equipamento de movimentação de cargas que opera sobre trilhos elevados. Efetivamente, sua função primordial é transportar materiais de forma horizontal e vertical dentro de uma área definida. Essa combinação de movimentos confere à ponte uma capacidade ímpar de otimizar a logística interna. Concomitantemente, a arquitetura estrutural desse sistema é composta por uma viga principal robusta e cabeçotes de suporte. Inequivocamente, essa estrutura suporta o carro que se desloca transversalmente e a talha que efetua a elevação. Portanto, a ponte é um sistema integrado onde cada componente exerce função vital para a operação segura.
Paralelamente, a estrutura de suporte da ponte compreende o caminho de rolamento fixado na edificação. Certamente, o alinhamento preciso dos trilhos é determinante para a durabilidade do sistema. Adiante, a energia elétrica é fornecida através de barramentos blindados, garantindo segurança e continuidade operacional. Assim sendo, a robustez arquitetônica da ponte determina sua capacidade de carga e sua vida útil. Analogamente, uma edificação bem projetada abriga adequadamente o peso e os esforços dinâmicos transmitidos. Logo, o entendimento dessa arquitetura é fundamental para os profissionais que lidam com esses equipamentos.
Finalmente, a classificação da ponte quanto ao tipo de viga principal — monoviga, dupla viga ou suspensa — define suas características operacionais. Sucessivamente, a definição do vão e da capacidade nominal orienta o dimensionamento de todos os subsistemas. Dessa maneira, a arquitetura de uma ponte deve ser cuidadosamente estudada já na fase de projeto. É incontestável, portanto, que essa base conceitual constitui o alicerce para decisões técnicas consistentes.
Anatomia Detalhada da Ponte Rolante e seus Componentes
Avançando na análise, a anatomia de uma ponte é composta por diversos elementos que funcionam de forma coordenada. Inegavelmente, cada peça tem uma função específica e contribui para o desempenho global do sistema. Consequentemente, é imprescindível conhecer a fundo a função de cada componente para realizar uma manutenção eficaz. Cumpre ressaltar que a viga principal é o elemento estrutural central, suportando todo o carregamento durante a operação. Em contrapartida, os cabeçotes localizados nas extremidades abrigam as rodas e os motores de translação. Portanto, a ponte é um conjunto onde cada parte coopera para o movimento preciso da carga.
Além disso, o carro guincho move-se transversalmente sobre a viga principal, carregando consigo a talha elétrica. Similarmente, a talha pode ser do tipo elétrica, manual ou híbrida, dependendo da aplicação exigida. O caminho de rolamento, por sua vez, é composto por trilhos e vigas fixadas na estrutura do galpão. Por conseguinte, a precisão no alinhamento dos trilhos evita desgastes prematuros e consumo excessivo de energia. Dessa forma, a anatomia da ponte reflete o equilíbrio entre engenharia estrutural e sistemas mecânicos integrados.
Outrossim, os sistemas de segurança como limitadores de curso e freios de emergência são componentes críticos. Sucessivamente, os barramentos blindados garantem o fornecimento elétrico contínuo e seguro durante toda a operação. Logo, a anatomia da ponte deve ser conhecida detalhadamente pelos responsáveis pela operação. Indubitavelmente, esse conhecimento possibilita a identificação precoce de anomalias e a tomada de decisões assertivas.
Tipologias de Pontes Rolantes e suas Aplicações
Existem diferentes tipologias de ponte, cada uma projetada para atender a necessidades específicas de capacidade e vão. Consequentemente, a escolha correta do tipo impacta diretamente a eficiência operacional e o custo total do investimento. Além disso, as três principais categorias — monoviga, dupla viga e suspensa — representam soluções distintas no mercado.
Paralelamente, cada tipologia possui características técnicas que variam significativamente em termos de estrutura e resistência. Inegavelmente, essas diferenças as tornam mais adequadas a determinados cenários operacionais. Portanto, compreender essas distinções é essencial para tomar uma decisão técnica fundamentada e alinhada aos objetivos específicos de cada projeto.
| Característica | Monoviga | Dupla Viga | Suspensa |
|---|---|---|---|
| Capacidade típica | Máximo de 15 toneladas | Até 500+ toneladas | Até 100 toneladas |
| Vão máximo | Máximo de 25 metros | Até 40+ metros | Até 18 metros |
| Custo inicial | Baixo | Alto | Médio |
| Aplicação principal | Oficinas leves | Indústria pesada | Galpões com pé-direito reduzido |
| Estabilidade estrutural | Moderada | Máxima | Boa |
Adiante, a ponte monoviga é particularmente indicada para ambientes com cargas leves e vãos moderados. Por outro lado, a ponte dupla viga oferece a máxima estabilidade estrutural, sendo ideal para aplicações pesadas. Similarmente, a ponte suspensa é uma excelente alternativa quando o pé-direito do galpão é limitado. Dessa forma, a escolha da tipologia deve considerar a natureza da carga, o layout da planta e o orçamento disponível.
Certamente, as pontes monoviga se destacam pelo custo inicial mais acessível e facilidade de instalação. No entanto, as pontes dupla viga proporcionam maior altura de elevação e capacidade de carga. Sucessivamente, as pontes suspensas otimizam o espaço vertical disponível, sendo muito utilizadas em montagens. Portanto, a análise criteriosa de cada aplicação direciona a seleção da tipologia mais adequada de forma inequívoca.
Aplicações Setoriais da Ponte Rolante
As pontes rolantes encontram ampla aplicação em diversos segmentos industriais. Inegavelmente, os setores de papel e celulose, portos, siderurgia, manufatura e logística são os principais usuários. Consequentemente, cada setor impõe exigências específicas que moldam o projeto da ponte e seus componentes. Paralelamente, a versatilidade desses equipamentos permite sua adaptação a diferentes ambientes operacionais. Dessa forma, o conhecimento setorial é crucial para engenheiros e gestores que buscam soluções customizadas.
No setor de papel e celulose, as pontes operam em ambientes de alta umidade e presença de produtos químicos. Por conseguinte, a resistência à corrosão é um requisito fundamental nesse segmento. Além disso, a ponte no setor portuário precisa oferecer alta velocidade de operação e precisão no posicionamento. Similarmente, na siderurgia, a ponte deve suportar cargas extremamente pesadas em condições de calor intenso. Dessa maneira, as especificações técnicas da ponte variam significativamente conforme o segmento de atuação.
Outrossim, a manufatura avançada exige pontes integradas a sistemas de automação e rastreabilidade em tempo real. Por fim, a logística demanda equipamentos que otimizem o fluxo de materiais com máxima eficiência. Portanto, compreender as peculiaridades de cada setor permite projetar pontes que atendam plenamente as necessidades operacionais.
Dinâmica de Mercado e Tendências
Nesta seção, abordaremos a dinâmica do mercado brasileiro de pontes e as tendências que moldam seu futuro. Consequentemente, apresentaremos dados concretos sobre o parque instalado e as projeções de crescimento. Paralelamente, identificaremos as cinco tendências disruptivas que estão transformando o setor. Inegavelmente, esse panorama é essencial para que engenheiros e gestores se posicionem estrategicamente. Portanto, analisaremos também as oportunidades que surgem para profissionais especializados em engenharia diagnóstica e reforço estrutural. Dessa forma, o leitor estará apto a tomar decisões embasadas em informações de mercado relevantes.
Dimensão do Mercado Brasileiro
O mercado brasileiro de pontes possui dimensão expressiva e potencial significativo de crescimento. Fundamentalmente, estima-se que o parque instalado no país supere 85 mil equipamentos em operação, representando um volume considerável de infraestrutura industrial. Paralelamente, essa quantidade expressiva de equipamentos evidencia a importância estratégica do segmento para a economia nacional. Além disso, esses dados demonstram o alcance geográfico e setorial das pontes nas operações industriais brasileiras. Dessa forma, o mercado se consolida como um campo fértil para inovação, modernização e prestação de serviços especializados.
Paralelamente, a idade média dessas pontes situa-se entre 22 e 27 anos, ultrapassando a vida útil projetada pelos fabricantes. Além disso, esse cenário de envelhecimento gera preocupações com segurança operacional. Consequentemente, cerca de 65% das pontes necessitam de intervenção técnica nos próximos três anos.
Dessa forma, há uma demanda latente e robusta por serviços de engenharia, manutenção preventiva e modernização tecnológica. Nesse contexto, compreender as necessidades do mercado torna-se imprescindível para qualquer stakeholder envolvido nesse segmento.
| Segmento | Participação no Mercado | Tendência de Investimento |
|---|---|---|
| Papel e Celulose | 28% | Alta (modernização) |
| Portos e Terminais | 22% | Média (expansão) |
| Siderurgia e Metalurgia | 18% | Estável (reforço estrutural) |
| Manufatura Avançada | 15% | Crescente (automação) |
| Logística e Armazenagem | 10% | Alta (novos projetos) |
| Mineração | 5% | Moderada |
| Outros | 2% | Variável |
Avançando, identificamos cinco tendências que estão redefinindo o setor de pontes. Consequentemente, essas forças moldam as estratégias de fabricantes, engenheiros e gestores. Paralelamente, a adoção dessas tendências já é uma realidade nas empresas mais inovadoras. Dessa forma, apresentaremos cada tendência com seus impactos práticos e implicações para profissionais da área.
Tendência 1: Transição para Manutenção Preditiva
Inegavelmente, a aplicação de sensores IoT permite monitorar vibrações, temperatura e ciclos da ponte em tempo real. Por conseguinte, a manutenção deixa de ser reativa e torna-se preditiva, reduzindo custos em até 25%. Sucessivamente, essa abordagem aumenta a disponibilidade operacional do equipamento. Analogamente, a análise de dados históricos permite programar intervenções no momento mais oportuno, evitando paradas não planejadas que comprometem a produtividade fabril.
No contexto brasileiro, onde o parque instalado possui idade média de 25 anos, a implantação de sensores de baixo custo representa uma oportunidade estratégica para estender a vida útil sem grandes investimentos. Empresas que já adotaram essa prática relatam redução de 30% em falhas catastróficas e aumento de 15% na vida útil dos rolamentos. Adicionalmente, a integração com plataformas de nuvem permite que engenheiros acompanhem remotamente o estado da ponte, recebendo alertas preditivos antes que um problema se materialize. Dessa forma, a manutenção preditiva transforma dados brutos em decisões inteligentes, gerando economia comprovada e maior segurança operacional.
Tendência 2: Busca por Extensão de Vida Útil
Diante do cenário econômico com juros elevados, muitas empresas optam pelo reforço estrutural de pontes existentes. Similarmente, o retrofit com automação incremental oferece ganhos significativos sem o custo de uma ponte nova. Certamente, essa tendência representa uma oportunidade ímpar para engenheiros especializados em diagnóstico e reforço. O custo de uma intervenção de reforço situa-se entre 20% e 40% do valor de uma ponte nova, com payback médio de 18 a 24 meses.
Além disso, a combinação de reforço estrutural com modernização de sistemas de comando e segurança permite que a ponte atenda às exigências normativas atuais sem necessidade de substituição completa. Em setores como papel e celulose e siderurgia, onde as pontes operam em condições severas de umidade e carga, o reforço bem executado pode estender a vida útil em mais 15 a 20 anos. Portanto, essa abordagem alinha-se perfeitamente com restrições orçamentárias e metas de sustentabilidade, pois evita o descarte prematuro de ativos de grande porte.
Tendência 3: Digitalização e Rastreabilidade
As pontes modernas integram-se a sistemas ERP e WMS, permitindo rastreamento completo de materiais. Paralelamente, a conformidade com a LGPD torna-se um novo requisito contratual nesse contexto. Portanto, a ponte deixa de ser um equipamento isolado para se tornar um nó inteligente na cadeia produtiva. Sensores de posicionamento e carga fornecem dados em tempo real sobre cada movimentação, possibilitando auditoria de processos e otimização logística.
Na prática, a digitalização permite que gestores acompanhem indicadores como número de ciclos por hora, consumo energético e horas de operação de cada ponte individualmente. Com esses dados, é possível identificar gargalos, balancear cargas entre equipamentos e programar manutenções com base em uso real, não em intervalos fixos. Empresas que implementaram essa integração relatam aumento de 12% na produtividade da movimentação de cargas. Consequentemente, a digitalização não é apenas uma tendência tecnológica, mas uma ferramenta concreta de aumento de eficiência e redução de custos operacionais.
Tendência 4: ESG e Sustentabilidade
Cada vez mais empresas exigem certificações de segurança estrutural e eficiência energética das pontes. Por conseguinte, sistemas de regeneração de energia e redução de consumo tornam-se diferenciais competitivos. Dessa forma, a ponte sustentável agrega valor à imagem corporativa e reduz custos operacionais. Sistemas regenerativos podem devolver à rede elétrica até 15% da energia consumida durante a frenagem, impactando positivamente o indicador de intensidade energética.
Além disso, a substituição de lubrificantes convencionais por alternativas biodegradáveis e a adoção de pinturas com baixo teor de compostos orgânicos voláteis (VOC) são práticas cada vez mais exigidas em licitações e contratos de grande porte. Relatórios ESG passaram a incluir a condição dos equipamentos de movimentação como critério de avaliação. Portanto, investir em pontes mais eficientes e com menor impacto ambiental não é apenas uma questão de conformidade, mas uma vantagem competitiva em mercados que valorizam sustentabilidade. Empresas que lideram nesse quesito conquistam preferência em contratos com players internacionais e acesso a linhas de crédito verde com taxas reduzidas.
Tendência 5: Profissionalização da Manutenção
A demanda por técnicos e engenheiros especializados em pontes cresceu 67% nos últimos dois anos. Consequentemente, cursos e certificações específicos ganham relevância no mercado de trabalho. Indubitavelmente, a especialização em pontes tornou-se um diferencial competitivo para profissionais da área. Programas de certificação como o CREA em Inspeção de Pontes Rolantes e treinamentos em análise de vibração e ultrassom são cada vez mais procurados.
Cinco Tendências Disruptivas da Ponte Rolante
Avançando, identificamos cinco tendências que estão redefinindo o setor de pontes. Consequentemente, essas forças moldam as estratégias de fabricantes, engenheiros e gestores. Paralelamente, a adoção dessas tendências já é uma realidade nas empresas mais inovadoras. Dessa forma, apresentaremos cada tendência com seus impactos práticos e implicações para profissionais da área.
Oportunidades para Engenheiros Diagnósticos
Diante desse cenário, as oportunidades para engenheiros diagnósticos são vastas e promissoras. Inegavelmente, a habilidade de realizar inspeções avançadas — ultrassom, termografia e análise de vibração — é altamente valorizada. Consequentemente, profissionais que dominam essas técnicas conseguem remunerações 40% a 60% acima da média. Paralelamente, a capacidade de elaborar laudos técnicos robustos é um diferencial crucial.
Além disso, o diagnóstico precoce de patologias em pontes permite planejar intervenções antes que ocorram falhas catastróficas. Similarmente, a análise de vida residual orienta decisões sobre reforço ou substituição do equipamento. Dessa forma, o engenheiro diagnóstico atua como consultor estratégico para a gestão de ativos industriais.
Portanto, investir em especialização em pontes — combinando conhecimento mecânico, estrutural e de instrumentação — é uma escolha acertada. Certamente, o mercado futuro pertence a profissionais que integram essas competências de forma holística.
Fundamentos Técnicos
Nesta seção, aprofundaremos os fundamentos técnicos que governam o projeto e operação das pontes. Consequentemente, exploraremos os componentes estruturais, os sistemas de talha e os ciclos de carregamento. Paralelamente, entenderemos como os fatores de segurança são aplicados na prática da engenharia. Inegavelmente, esse conhecimento é indispensável para qualquer profissional que lide com pontes em seu dia a dia. Dessa forma, apresentaremos informações técnicas consistentes e aplicáveis.
Componentes Estruturais
Os componentes estruturais da ponte formam um sistema integrado que deve suportar esforços significativos. Cumpre ressaltar que a viga principal é o elemento mais crítico, pois recebe diretamente a carga do carro guincho. Similarmente, os cabeçotes distribuem essa carga para as rodas e, consequentemente, para o caminho de rolamento. Paralelamente, as travessas conectam os pórticos longitudinalmente, garantindo a estabilidade global da ponte. Dessa forma, cada componente tem função específica e interdependente.
Além disso, o sistema de movimentação horizontal compreende rodas, trilhos, motores e redutores de velocidade. O sistema de elevação, por sua vez, é composto pela talha, tambor, cabo ou corrente e polias. Outrossim, os sistemas de segurança — limitadores de curso, freios e proteções — são obrigatórios por norma. Certamente, a integridade estrutural da ponte depende da qualidade de cada componente e de sua montagem precisa.
| Componente | Função Principal | Material Comum |
|---|---|---|
| Viga Principal | Suporta a carga e o carro guincho | Aço estrutural ASTM A36 |
| Cabeçotes | Abrigam rodas e motores de translação | Aço fundido ou soldado |
| Carro Guincho | Move-se transversalmente sobre a viga | Aço estrutural |
| Talha | Eleva e desce a carga | Aço liga (engrenagens) |
| Caminho de Rolamento | Suporta os trilhos e transmite carga à edificação | Vigas laminadas ou treliçadas |
| Sistema de Frenagem | Garante parada segura em emergências | Ferro fundido ou aço especial |
Sistemas de Talha para Ponte Rolante
Os sistemas de talha representam o coração operacional da ponte, sendo responsáveis pela elevação da carga. Consequentemente, a escolha do tipo de talha impacta diretamente a capacidade de carga e a velocidade de operação. Paralelamente, existem três modalidades principais que se adaptam a diferentes aplicações.
Talha Elétrica: Constitui a solução mais versátil, com capacidade que pode ultrapassar 500 toneladas. Cumpre ressaltar que oferece velocidades ajustáveis entre 5 e 30 m/min, freios eletromagnéticos robustos e acionamento por corrente alternada. Progressivamente, o investimento típico varia de R$ 15.000 a R$ 80.000, dependendo da capacidade e dos opcionais.
Em contrapartida, a Talha Manual é indicada para operações esporádicas ou como backup em emergências. Similarmente, sua capacidade limita-se a até 10 toneladas e utiliza corrente manual com catraca de segurança. O custo reduzido, entre R$ 800 e R$ 3.000, a torna interessante para aplicações específicas.
Talha Híbrida: Combina operação elétrica com possibilidade de fallback manual em caso de falta de energia. Dessa forma, oferece segurança máxima com flexibilidade operacional, sendo uma solução intermediária inteligente. Certamente, essa modalidade tem ganhado espaço em aplicações críticas onde a continuidade operacional é inegociável.
Ciclos de Carregamento e Fatores de Segurança
Os ciclos de carregamento definem o regime de operação da ponte e influenciam diretamente sua vida útil e desempenho operacional. Consequentemente, a classificação segundo normas como a NBR 8400 considera a frequência e intensidade das solicitações, estabelecendo critérios técnicos rigorosos. Paralelamente, são definidas classes de operação (A, B, C, D, E) que orientam precisamente o dimensionamento dos componentes estruturais e mecânicos.
Inequivocamente, os fatores de segurança são aplicados de forma sistemática para garantir a integridade estrutural da ponte durante toda sua vida útil. Além disso, a aplicação correta desses fatores é fundamental para prevenir falhas catastróficas. Para carregamento estático, utiliza-se fator mínimo de 5:1 em relação ao limite de escoamento do material.
Por outro lado, em situações dinâmicas com impacto e fadiga, o fator de segurança reduz para 4:1 devido à natureza mais complexa das solicitações. Dessa forma, a ponte mantém níveis adequados de segurança mesmo sob condições operacionais variáveis. Nesse contexto, a correta interpretação e aplicação dessas normas técnicas são imprescindíveis para garantir confiabilidade e segurança operacional.
Cumpre ressaltar que as verificações mandatórias incluem resistência à flexão, ao cisalhamento e à fadiga. Dessa forma, o dimensionamento correto da ponte considera tanto os carregamentos nominais quanto os efeitos dinâmicos e ambientais. Portanto, o conhecimento desses fundamentos é crucial para engenheiros que projetam ou inspecionam pontes.
Normas e Regulamentações para Ponte Rolante
Nesta seção, abordaremos as normas e regulamentações que regem o projeto, instalação e operação das pontes. Consequentemente, apresentaremos os requisitos da NR-11, da NBR 8400 e o cronograma de inspeções. Inegavelmente, o cumprimento dessas normas é obrigatório e sujeito a penalidades significativas. Paralelamente, destacaremos a documentação necessária para manter a conformidade legal. Dessa forma, gestores e engenheiros poderão assegurar a operação segura e legalizada de suas pontes.
NR-11 e Penalidades Aplicáveis
A NR-11 constitui a norma regulamentadora federal que estabelece os requisitos de segurança para pontes no Brasil. Consequentemente, seu descumprimento pode acarretar multas que variam de R$ 3.000 a R$ 30.000 por equipamento não conforme. Paralelamente, a norma exige treinamento mínimo de 40 horas para operadores e inspeção anual por profissional registrado no CREA. Inegavelmente, a placa de capacidade visível e sistema de frenagem com redundância são requisitos obrigatórios.
Além disso, a NR-11 determina a manutenção de registros eletrônicos desde 2023, facilitando a fiscalização e auditoria. Dessa forma, as empresas devem manter documentação atualizada de todas as inspeções, treinamentos e intervenções realizadas. Portanto, o atendimento pleno à NR-11 não é apenas uma obrigação legal, mas também um requisito para a continuidade dos negócios.
NBR 8400 e Metodologia de Dimensionamento
A NBR 8400 estabelece a metodologia rigorosa para o dimensionamento estrutural de pontes e outros equipamentos de elevação. Similarmente à NR-11, define coeficientes de segurança e verificações mandatórias que devem ser rigorosamente seguidas. Para carregamento estático, o fator de segurança mínimo é 5:1, enquanto para carregamento dinâmico adota-se 4:1. Consequentemente, as verificações incluem resistência à flexão, cisalhamento e fadiga, além de deformação máxima.
A flecha máxima admissível para a viga principal da ponte é de L/800, onde L representa o vão entre apoios. Outrossim, a norma exige verificação de flambagem e concentração de tensão em soldas, garantindo integridade estrutural. Dessa forma, a NBR 8400 fornece um arcabouço completo para o projeto de pontes seguras e duráveis.
Cronograma de Inspeções e Manutenção da Ponte
O cronograma de inspeções é fundamental para assegurar a operação segura e contínua da ponte. Consequentemente, as inspeções dividem-se em diárias, trimestrais, anuais e a cada cinco anos. Paralelamente, cada uma possui escopo, responsável e duração específicos, refletindo a complexidade crescente das verificações técnicas.
Inspeção Diária: Realizada pelo operador da ponte em 5 a 10 minutos, inclui verificação visual da corrente ou cabo, teste funcional dos freios e acionamento do botão de parada de emergência. Essa etapa inicial é crucial para identificar anomalias imediatas.
Inspeção Trimestral: Conduzida por técnico designado, com duração de 30 a 60 minutos. Além disso, abrange limpeza dos trilhos, lubrificação dos mancais, aperto de parafusos críticos e teste funcional completo de todos os sistemas. Dessa forma, mantém-se o equipamento em condições operacionais otimizadas.
Inspeção Anual: Obrigatoriamente executada por engenheiro registrado no CREA, com duração de 4 a 8 horas. Nesse sentido, inclui inspeção visual completa, medição de espessura com ultrassom em pontos críticos, avaliação de alinhamento com laser, teste de carga até 110% da capacidade nominal e emissão de relatório formal com fotografias. Por conseguinte, essa etapa fornece dados detalhados sobre o estado estrutural da ponte.
Recertificação a Cada 5 Anos: Por fim, ensaio não destrutivo avançado — ultrassom, radiografia e termografia — seguido de emissão de novo certificado de conformidade. Assim sendo, garante-se a conformidade contínua com as normas vigentes e a segurança operacional de longo prazo.
| Tipo de Inspeção | Responsável | Frequência | Duração |
|---|---|---|---|
| Diária | Operador | Todo dia útil | 5-10 min |
| Trimestral | Técnico designado | A cada 3 meses | 30-60 min |
| Anual | Engenheiro CREA | Anualmente | 4-8 horas |
| Quinquenal | Engenheiro especialista | A cada 5 anos | 2-3 dias |
Documentação Obrigatória
A documentação da ponte deve ser mantida atualizada e disponível para fiscalização. Consequentemente, os principais documentos incluem o projeto estrutural aprovado, certificado de conformidade e relatórios de inspeção. Além disso, os registros de treinamento dos operadores, manuais de operação e manutenção e o livro de ocorrências são obrigatórios. Dessa forma, a gestão documental adequada evita multas e garante a rastreabilidade de todas as intervenções realizadas na ponte.
Projeto e Dimensionamento de Ponte Rolante
Nesta seção, abordaremos o processo de projeto e dimensionamento de uma ponte, desde o levantamento inicial até a seleção de software. Consequentemente, apresentaremos um checklist completo de necessidades e critérios para seleção de componentes. Paralelamente, detalharemos o dimensionamento estrutural com exemplos práticos descritos textualmente. Inegavelmente, essa fase é a mais crítica para garantir o sucesso do investimento. Dessa forma, o leitor obterá ferramentas concretas para orientar suas decisões técnicas.
Levantamento Completo de Necessidades
O levantamento de necessidades é a primeira e mais importante etapa do projeto de uma ponte. Consequentemente, o engenheiro deve dedicar entre 10% e 20% do tempo total do projeto a essa fase. Paralelamente, é essencial realizar uma visita presencial ao local, medindo com precisão comprimento, altura e vão disponível.
Além disso, durante essa etapa, deve-se documentar as características do ambiente operacional, incluindo temperatura, umidade e presença de agentes corrosivos. Por outro lado, é fundamental entrevistar gestores e operadores para compreender as rotinas atuais e expectativas futuras. Dessa forma, reúnem-se informações qualitativas e quantitativas que fundamentarão todas as decisões técnicas subsequentes.
Portanto, investir tempo em um levantamento minucioso é economicamente vantajoso e tecnicamente indispensável para o sucesso da implementação da ponte.
Checklist de informações a coletar:
- Peso máximo a movimentar, em toneladas
- Frequência de ciclos operacionais por hora
- Dimensões precisas da carga e da área coberta
- Altura disponível para instalação e posição dos pilares
- Velocidade desejada de elevação e translação
- Condições ambientais: temperatura, umidade, presença de poeira ou agentes corrosivos
- Requisitos de automação e integração com sistemas existentes
Dessa forma, o levantamento detalhado evita retrabalhos e garante que a ponte atenda plenamente às necessidades operacionais.
Seleção de Componentes para Pontes Rolantes
A seleção de componentes deve considerar a capacidade, vão e regime de operação da ponte. Consequentemente, cada decisão impacta diretamente o desempenho e o custo final do equipamento. Paralelamente, apresentamos critérios para a escolha do tipo de ponte, talha, velocidades e rodas.
Tipos de Pontes: Para cargas leves inferiores a 5 toneladas, a monoviga é adequada com custo aproximado de R$ 20.000 a R$ 30.000. Para cargas médias entre 5 e 50 toneladas, a dupla viga oferece melhor equilíbrio, com investimento de R$ 80.000 a R$ 200.000. Já para cargas pesadas acima de 50 toneladas, a dupla viga reforçada exige investimento superior a R$ 250.000.
Talha: Para operações esporádicas, a talha manual ou elétrica de 0,5 hp custa entre R$ 5.000 e R$ 15.000. Em operações intensivas, a talha de 2+ hp representa investimento de R$ 20.000 a R$ 50.000. Por fim, para operações rápidas, a talha de 5+ hp com VFD integrado demanda R$ 40.000 a R$ 80.000.
Velocidades Operacionais: Elevação lenta de 3 a 5 m/min é apropriada para cargas delicadas. A velocidade padrão situa-se em 10 a 15 m/min para a maioria das aplicações. Operações portuárias exigem 20 m/min ou mais. Rodas: As rodas de aço oferecem durabilidade superior a 20 anos, com maior ruído operacional. As rodas de poliuretano reduzem o ruído, mas apresentam vida útil de 8 a 10 anos.
Dimensionamento Estrutural
O dimensionamento estrutural da ponte segue a metodologia da NBR 8400, considerando carregamentos estáticos e dinâmicos. Consequentemente, dois exemplos ilustram o processo para configurações típicas. Paralelamente, todas as fórmulas matemáticas são descritas textualmente para facilitar o entendimento.
Nesse sentido, a metodologia apresentada aqui reflete as melhores práticas consagradas no mercado. Inegavelmente, o domínio dessa abordagem é essencial para engenheiros que atuam com dimensionamento e retrofit de pontes. Destarte, apresentaremos dois cenários reais que exemplificam o processo completo de cálculo e especificação.
Exemplo 1 — Monoviga para 10 Toneladas com Vão de 10 Metros
A carga total de projeto equivale ao peso nominal acrescido de 15% para efeitos dinâmicos, totalizando 115 kN. O momento fletor máximo na viga é calculado dividindo o produto da carga pelo vão por quatro, resultando em 287,5 kN·m. A tensão admissível é obtida dividindo o limite de escoamento do aço (250 MPa) pelo fator de segurança estático de 5, resultando em 50 MPa. O módulo resistente necessário é de 575 cm³, sendo selecionado o perfil I 250, que oferece módulo de 624 cm³. A flecha máxima calculada é de 2,47 mm, valor inferior ao limite admissível de 12,5 mm (L/800).
Consequentemente, a especificação final incorpora as seguintes componentes: viga I 250, talha elétrica de 10 toneladas com 2 hp, quatro rodas de 100 mm, trilho T 50 mm e bloco de fundação de 1,0 × 1,0 × 0,8 m. Paralelamente, essa configuração garante fator de segurança apropriado e operação confiável. O custo estimado da ponte monoviga situa-se entre R$ 32.000 e R$ 42.000. Similarmente, esse valor inclui engenharia, fabricação, transporte e montagem completa.
Por conseguinte, essa solução é particularmente adequada para pequenas e médias operações industriais, oficinas e galpões logísticos. Cumpre ressaltar que a simplicidade do projeto reduz prazos de fabricação a 8-10 semanas. Destarte, pontes monovigas oferecem excelente relação custo-benefício para capacidades até 15 toneladas.
Exemplo 2 — Dupla Viga para 100 Toneladas com Vão de 20 Metros
Nesse caso, a carga de projeto atinge 1.500 kN, considerando efeitos dinâmicos e de impacto típicos de classe C. O momento crítico na viga principal atinge 8.250 kN·m. A seleção inclui duas vigas I 600 com chapas de reforço de 300 × 20 mm, resultando em tensão de aproximadamente 58 MPa, adequada para o fator de segurança exigido.
Consequentemente, a especificação completa abrange talha de 100 toneladas com 10 hp e VFD, 16 rodas de poliuretano com 150 mm, trilho duplo T 100 mm com guia, PLC com encoder absoluto para precisão de ±2 cm e acelerômetro para manutenção preditiva. Paralelamente, essa configuração permite integração com sistemas ERP e WMS para rastreabilidade completa. Sucessivamente, a ponte dupla viga oferece máxima confiabilidade e disponibilidade operacional.
O custo total da ponte dupla viga fica entre R$ 380.000 e R$ 450.000, com payback esperado de 3 a 4 anos. Por conseguinte, essa solução é a preferida para operações de grande porte em siderurgia, portos, celulose e mineração. Cumpre ressaltar que o investimento se justifica por ganhos de produtividade e redução de paradas não planejadas. De igual forma, a automação integrada reduz custos operacionais em 12% a 18% ao longo da vida útil. Destarte, pontes dupla viga posicionam-se como solução premium para operações críticas.
Software de Modelagem
Três principais softwares são utilizados no projeto de pontes: CYPECAD, SolidWorks e Revit BIM. Consequentemente, cada um possui vantagens específicas. O CYPECAD é especializado em cálculo de estruturas conforme a NBR 8400, gerando relatórios de conformidade, com investimento anual de R$ 3.000 a R$ 5.000.
O SolidWorks oferece modelagem 3D com análise de elementos finitos (FEA) integrada, ideal para visualização e otimização de componentes, com custo de R$ 1.500 a R$ 3.000 por ano. Já o Revit BIM permite integração arquitetônica completa e detecção automática de conflitos, sendo padrão em grandes projetos, com custo de R$ 2.000 a R$ 4.000 por ano. Dessa forma, a escolha do software depende da complexidade do projeto e dos recursos disponíveis.
Engenharia Diagnóstica da Ponte Rolante
Nesta seção, exploraremos a engenharia diagnóstica aplicada às pontes, essencial para identificar e solucionar patologias antes que ocorram falhas. Consequentemente, abordaremos métodos avançados de inspeção, patologias comuns e análise de vibrações. Paralelamente, a aplicação dessas técnicas permite estender a vida útil do equipamento e otimizar custos de manutenção.
Métodos Avançados de Inspeção
Os métodos avançados de inspeção complementam a inspeção visual tradicional, fornecendo dados objetivos sobre a condição da ponte. Inegavelmente, a ultrassonografia industrial permite medir a espessura de chapas e identificar corrosão interna. Consequentemente, a termografia infravermelha detecta pontos quentes em componentes elétricos e mecânicos. Paralelamente, a análise de vibração (FFT) identifica desbalanceamento, folga e falhas em rolamentos. Por fim, a radiografia industrial é empregada para inspecionar soldas críticas em pontes.
Patologias Comuns na Ponte Rolante
As patologias mais comuns em pontes decorrem de corrosão, fadiga, desgaste e sobrecarga. Consequentemente, a identificação precoce permite intervenções planejadas e menos custosas. Paralelamente, apresentamos quatro cenários críticos.
Patologia 1: Corrosão Generalizada. Causada por ambiente úmido ou salinidade, comum em pontes de portos e indústrias de celulose. A solução inclui limpeza com jato de areia, aplicação de primer químico e pintura epóxi, com custo aproximado de R$ 15.000. Patologia 2: Trincas em Soldas. Originadas por ciclos repetidos de carregamento em classes C ou D. O reparo envolve esmerilhamento, soldagem com alívio de tensão e inspeção pós-reparo, com custo médio de R$ 28.000.
Patologia 3: Folga em Rolamentos. Desgaste natural após 5 a 10 anos de operação. A solução é a substituição dos rolamentos, relubrificação e ajuste de pré-carga, com custo de aproximadamente R$ 8.000. Patologia 4: Deformação Permanente. Resultado de sobrecarga ou subdimensionamento. O reforço com chapas estende a vida útil por 15 anos com custo de R$ 42.000, enquanto a substituição da ponte custa cerca de R$ 380.000. A análise custo-benefício favorece o reforço quando a vida residual da ponte justifica o investimento.
Análise de Vibrações em Ponte Rolante
A análise de vibrações é uma ferramenta preditiva poderosa para identificar anomalias na ponte antes que se tornem falhas. Consequentemente, diferentes frequências indicam problemas específicos: desbalanceamento de rodas (1× RPM), folga em mancal (2-3× RPM), trinca em eixo (frequência natural) e dente quebrado em engrenagem (frequência de engrenamento). Paralelamente, a medição de amplitude segue a norma ISO 10816, classificando a condição em zonas A (boa), B (aceitável), C (alerta) e D (perigo).
Dessa forma, a análise de vibrações permite programar intervenções no momento mais oportuno, evitando paradas de emergência e maximizando a disponibilidade da ponte.
| Indicação | Frequência Típica | Problema Provável |
|---|---|---|
| Amplitude em 1× RPM | Frequência fundamental | Desbalanceamento de rodas ou polias |
| Amplitude em 2-3× RPM | Múltiplos da rotação | Folga em mancal de rolamento |
| Pico na frequência natural do eixo | Frequência natural | Trinca em eixo ou fadiga |
| Pico na frequência de engrenamento | Número de dentes × RPM | Dente quebrado ou desgaste severo |
| Amplitude generalizada alta | Várias frequências | Ressonância estrutural |
Instalação e Montagem de Ponte Rolante
Nesta seção, abordaremos o processo de instalação e montagem de uma ponte, desde a preparação do local até os testes finais. Consequentemente, uma instalação correta é determinante para a vida útil e segurança do equipamento. Paralelamente, apresentaremos uma sequência de montagem em nove fases e os critérios de alinhamento e testes.
Preparação do Local
A preparação do local é a primeira etapa da instalação de uma ponte. Inegavelmente, uma inspeção prévia deve verificar a existência de fundações conforme projeto, qualidade do concreto, nivelamento dos pisos e capacidade de carga das paredes. Consequentemente, a limpeza de entulhos e a sinalização da área são essenciais para a segurança. Paralelamente, o treinamento da equipe e a designação de um responsável técnico garantem a execução conforme normas. Dessa forma, a preparação adequada evita retrabalhos e acidentes durante a montagem.
Sequência de Montagem em Nove Fases
A montagem da ponte segue uma sequência lógica em nove fases, cada uma com requisitos específicos.
Primeira Fase: Verificação dimensional de todas as peças recebidas e conferência de soldas.
Segunda Fase: Transporte e descarga no local, com armazenagem protegida contra intempéries.
Terceira Fase: Montagem dos pórticos, com levantamento, fixação temporária, nivelamento vertical com laser e aperto dos chumbadores a 150 Nm.
Quarta Fase: Instalação dos trilhos, posicionamento, nivelamento com tolerância de ±2 mm em 10 metros e aperto progressivo.
Quinta Fase: Montagem das vigas, alinhamento lateral com tolerância de ±0,5 mm e aperto em três etapas.
Sexta Fase: Instalação do carro guincho, alinhamento e teste de movimento transversal.
Sétima Fase: Instalação da talha, alinhamento vertical e conexão da corrente ou cabo.
Oitava Fase: Instalação elétrica dos painéis, cabos em bandejas, conexões e aterramento com resistência inferior a 5 Ω.
Nona Fase: Testes funcionais preliminares de elevação máxima, deslocamento longitudinal e verificação de sistemas de segurança.
Dessa forma, a execução disciplinada de cada fase garante que a ponte atenda às especificações de projeto.
Alinhamento e Testes de Carga
O alinhamento da ponte é verificado em três direções: horizontal, vertical e lateral. Consequentemente, o alinhamento horizontal utiliza nível de bolha com tolerância máxima de 2 mm em 10 metros. O alinhamento vertical emprega fio de prumo com diferença máxima de 1 mm entre as extremidades. O alinhamento lateral mede a distância entre os trilhos em cinco seções, com tolerância de ±2 mm.
Os testes de carga são realizados em etapas progressivas. Primeiramente, o teste com carga nominal de 100% envolve elevar a carga a 500 mm de altura por 10 minutos, sem que ocorra queda ou deformação permanente. Em seguida, o teste com sobrecarga de 110% eleva a carga a 1 metro por 5 minutos, confirmando que a estrutura suporta sem danos. Por fim, o teste de movimento completo executa dez ciclos de deslocamento longitudinal e transversal com elevação contínua.
Os testes de segurança verificam o freio de parada (acionamento em menos de 3 segundos), o limitador de curso (cinco acionamentos consecutivos), a proteção contra sobrecarga (acionamento com 105% da capacidade) e a parada de emergência (resposta em menos de 1 segundo). Dessa forma, a ponte é liberada para operação apenas após aprovação plena em todos os testes.
ROI e Decisão de Investimento
Nesta seção, analisaremos o retorno sobre investimento em pontes e os modelos de financiamento disponíveis. Consequentemente, apresentaremos a estrutura de CAPEX e OPEX, um exemplo financeiro completo e os critérios para seleção de fornecedores. Paralelamente, a decisão de investimento deve considerar tanto os custos quanto os benefícios operacionais e de segurança. Além disso, é essencial compreender os diferentes modelos de financiamento e suas implicações fiscais para otimizar a alocação de recursos.
Por outro lado, cada modelo de negócio apresenta vantagens e limitações distintas que devem ser avaliadas conforme o perfil organizacional. Dessa forma, a seleção adequada do modelo financeiro pode resultar em economia significativa ao longo do ciclo de vida da ponte.
Além disso, compreender os diferentes modelos de financiamento — aquisição direta, leasing operacional e parcerias público-privadas — é essencial para otimizar a alocação de recursos. Por outro lado, cada modelo possui implicações fiscais, contábeis e operacionais distintas que devem ser avaliadas conforme o perfil da organização. Dessa forma, a seleção adequada do modelo de financiamento pode resultar em economia significativa ao longo do ciclo de vida da ponte.
Nesse contexto, também é fundamental estabelecer critérios técnicos e comerciais rigorosos para a seleção de fornecedores, garantindo qualidade, confiabilidade e suporte pós-venda. Portanto, uma análise integrada de custos, benefícios e modelos de negócio permite decisões de investimento mais estratégicas e alinhadas aos objetivos empresariais.
Análise Estruturada de Custo-Benefício
A análise de custo-benefício para aquisição de uma ponte envolve três componentes principais: CAPEX, OPEX e benefícios anuais. Consequentemente, o CAPEX inclui o custo do equipamento, instalação, treinamento e documentação. O OPEX anual compreende energia elétrica, manutenção preventiva e corretiva, seguros e reposição de componentes. Paralelamente, os benefícios anuais abrangem aumento de produtividade, redução de desperdícios, eliminação de manuseio manual e redução de paradas não planejadas. Além disso, é fundamental quantificar esses benefícios em termos monetários para comparação direta com os custos. Dessa forma, torna-se possível calcular métricas como payback, VPL e TIR.
Paralelamente, os benefícios anuais abrangem aumento de produtividade, redução de desperdícios, eliminação de manuseio manual e redução de paradas não planejadas. Além disso, é fundamental quantificar esses benefícios em termos monetários para comparação direta com os custos. Dessa forma, torna-se possível calcular métricas como payback, VPL (Valor Presente Líquido) e TIR (Taxa Interna de Retorno).
Por outro lado, a análise deve considerar o horizonte de investimento, tipicamente entre 5 e 10 anos, alinhado à vida útil estimada da ponte. Nesse sentido, cenários conservadores, realistas e otimistas devem ser avaliados para reduzir incertezas. Portanto, uma análise robusta e bem fundamentada fornece a base necessária para decisões de investimento estratégicas e financeiramente responsáveis.
Dessa forma, o payback é calculado dividindo o CAPEX pelo fluxo de caixa anual líquido (benefícios menos OPEX). O ROI em um período de cinco anos é obtido pela relação entre o lucro acumulado e o investimento inicial.
Exemplo Financeiro Completo
Considere uma ponte de 50 toneladas adquirida para uma fábrica. O CAPEX total é de R$ 210.000, distribuídos em equipamento de R$ 180.000, instalação de R$ 25.000 e treinamento de R$ 5.000. Além disso, é fundamental considerar que o OPEX anual é de R$ 15.000, composto por energia de R$ 8.000, manutenção de R$ 5.000 e seguros de R$ 2.000.
Por outro lado, esses custos operacionais devem ser projetados ao longo de toda a vida útil esperada da ponte para uma análise financeira completa. Dessa forma, é possível calcular o custo total de propriedade e comparar com os benefícios gerados pela operação. Consequentemente, essa estrutura de custos servirá de base para determinar o retorno sobre investimento e o período de payback da operação.
Os benefícios anuais somam R$ 134.000, assim distribuídos: redução de mão de obra de R$ 72.000, ganho de produtividade de R$ 50.000 e redução de acidentes de R$ 12.000. O fluxo de caixa anual líquido é de R$ 119.000 (benefícios menos OPEX). Portanto, o payback é de 1,76 anos (R$ 210.000 / R$ 119.000). O ROI em cinco anos é de 183%, calculado como (R$ 119.000 × 5 − R$ 210.000) / R$ 210.000. Inegavelmente, esses números demonstram a atratividade do investimento em pontes novas, especialmente quando comparado ao custo de manter equipamentos antigos e ineficientes.
Modelos de Financiamento
Cinco modelos de financiamento estão disponíveis para aquisição de pontes, cada um com vantagens e desvantagens.
- Compra à Vista: Desembolso integral, propriedade imediata, sem juros.
- Financiamento Bancário: Entrada de 20% a 30%, parcelas em 24 a 60 meses, taxa de juros de TJLP mais spread de aproximadamente 12% a 15% ao ano.
- Leasing Operacional: Aluguel mensal com manutenção incluída. A ponte é devolvida ao final do período, sem aquisição.
- Leasing Financeiro: Estruturado como aluguel, com opção de compra ao final do contrato.
- Consórcio: Compra programada com sorteio ou lance, sem juros, mas com prazo de contemplação variável.
Paralelamente, os critérios para seleção de fornecedor devem incluir certificação NBR 8400 e conformidade com NR-11, referências de clientes, capacidade de engenharia customizada, garantia de cinco anos ou mais para a estrutura, assistência técnica local com resposta em até 24 horas, preço competitivo, termos flexíveis, cronograma realista e atendimento dedicado. Dessa forma, a escolha do modelo de financiamento e do fornecedor deve ser alinhada à estratégia financeira e operacional da empresa.
Conclusão e Posicionamento Estratégico
Finalmente, concluímos este Guia Definitivo sobre Pontes Rolantes, consolidando os principais aprendizados e posicionando a engenharia diagnóstica como diferencial competitivo. Inegavelmente, uma ponte bem projetada, adequadamente instalada e rigorosamente mantida constitui um ativo estratégico que sustenta operações produtivas por 20 a 30 anos.
Consequentemente, o investimento inicial, embora considerável, é rapidamente compensado pelos ganhos de segurança, produtividade e confiabilidade sistêmica. Conforme demonstrado no exemplo financeiro, o payback pode ser inferior a dois anos e o ROI superior a 180% em cinco anos.
Paralelamente, o mercado brasileiro caminha progressivamente para a maturidade técnica, onde a engenharia diagnóstica e a digitalização já não são exceções, mas sim requisitos obrigatórios para empresas que buscam competitividade global. Portanto, a adoção das práticas aqui apresentadas — desde o cumprimento rigoroso das normas até a implementação da manutenção preditiva — posiciona sua empresa como autoridade técnica e atrai clientes que valorizam qualidade e segurança.
Entre em contato agora e tire suas dúvidas
