Reforço estrutural: O reforço de uma viga pode se tornar necessário por diferentes motivos. Em alguns casos, a estrutura apresenta deterioração causada pelo tempo. Em outros, entretanto, uma reforma altera as cargas originalmente previstas. Além disso, ampliações, mudanças de uso e abertura de novos vãos também podem exigir intervenções estruturais.
Por isso, escolher corretamente os materiais utilizados no reforço representa uma das etapas mais importantes do projeto. Afinal, cada material apresenta propriedades, limitações e formas específicas de trabalhar junto à estrutura existente. Sendo assim, a solução não deve considerar apenas resistência. Também precisa avaliar execução, espaço disponível, acesso, compatibilidade e comportamento do conjunto.

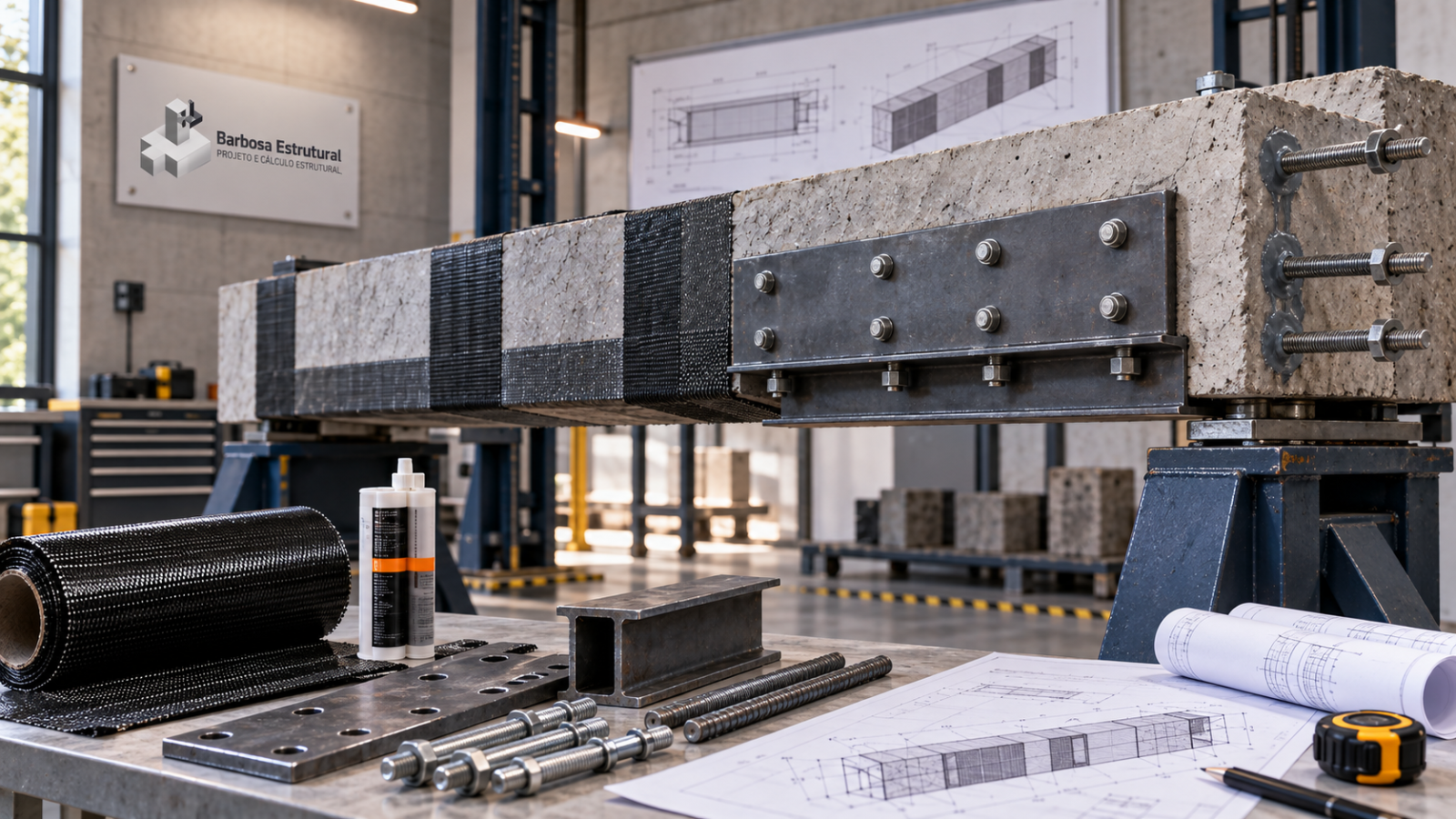

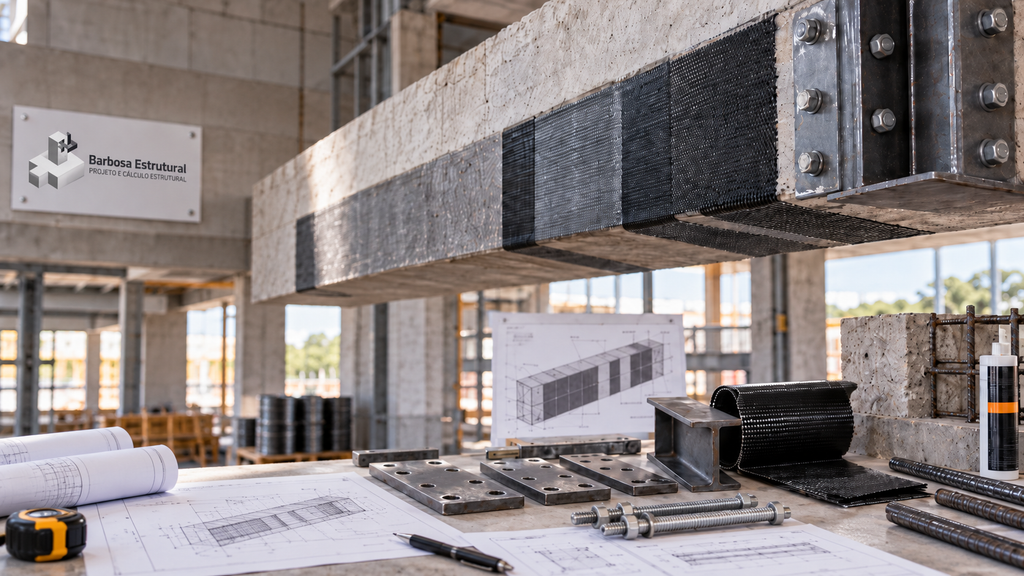

O reforço estrutural de vigas pode utilizar aço, concreto armado, grautes, fibras de carbono, resinas e diferentes materiais complementares. Contudo, nenhum deles deve ser escolhido de forma isolada. Primeiro, o engenheiro precisa entender por que a viga necessita de reforço. Em seguida, deve verificar quais esforços precisam ser aumentados ou redistribuídos.
Uma viga pode apresentar deficiência à flexão, por exemplo. Entretanto, outra pode apresentar problemas relacionados ao cisalhamento. E ainda existem situações nas quais a dificuldade está nas ligações, nos apoios ou na deterioração do concreto existente. Portanto, soluções visualmente semelhantes podem possuir funções completamente diferentes.
Reforço estrutural de vigas: como escolher os materiais
O reforço estrutural começa muito antes da aplicação de qualquer material. Primeiramente, é necessário compreender a condição real da viga. Afinal, uma solução eficiente precisa responder ao problema existente e, ao mesmo tempo, atender às novas necessidades da edificação.
Por isso, a Barbosa Estrutural avalia geometria, materiais existentes, cargas, apoios e condições de acesso. Além disso, a equipe observa fissuras, deformações, corrosão, alterações anteriores e eventuais interferências de instalações.
Depois disso, o engenheiro pode comparar diferentes soluções. O aço, por exemplo, oferece elevada capacidade resistente e pode gerar reforços relativamente compactos. Já o concreto armado pode aumentar a seção resistente da viga. A fibra de carbono, por outro lado, oferece elevada resistência com pequena espessura.
Contudo, não existe um material universal. Sendo assim, a escolha depende da função que o reforço deverá cumprir. Também depende da maneira como o novo material poderá se conectar ao elemento existente.
Desse modo, o projeto precisa combinar cálculo estrutural e construtibilidade. Assim, além de funcionar matematicamente, a solução precisa ser possível de executar com segurança e controle.
Reforço estrutural começa pelo diagnóstico da viga
Antes de especificar qualquer material, a equipe precisa identificar a origem da necessidade de intervenção. Afinal, reforçar sem compreender o problema pode apenas esconder manifestações existentes.
Por isso, a Barbosa Estrutural inicia a análise verificando diversos aspectos:
- dimensões e geometria da viga;
- posição dos apoios;
- presença de fissuras ou deformações;
- condição do concreto e das armaduras;
- cargas existentes e futuras;
- histórico de reformas ou modificações.
Além disso, o diagnóstico ajuda a separar problemas localizados de deficiências estruturais mais amplas. Assim, o projeto pode atuar diretamente sobre a causa.
Reforço estrutural depende dos esforços existentes
Nem toda viga precisa ser reforçada pelo mesmo motivo. Uma pode necessitar maior resistência à flexão, enquanto outra exige aumento da capacidade ao cisalhamento.
Além disso, determinadas intervenções modificam vários esforços simultaneamente. Portanto, o engenheiro precisa compreender o comportamento global antes de definir a solução.
Entre os pontos normalmente analisados estão:
- momentos fletores;
- esforços cortantes;
- deformações;
- regiões próximas aos apoios;
- condições das ligações;
- redistribuição das cargas.
Sendo assim, o material precisa responder ao esforço específico que motivou a intervenção.
Compatibilidade entre os materiais é fundamental
Adicionar um novo material à viga não garante automaticamente um trabalho conjunto. Pelo contrário, o reforço precisa transferir forças entre a estrutura existente e o elemento acrescentado.
Por isso, a compatibilidade envolve diversos fatores:
- aderência entre superfícies;
- rigidez dos materiais;
- comportamento durante deformações;
- sistema de ancoragem;
- preparação do substrato;
- exposição ambiental.
Além disso, diferenças excessivas de comportamento podem concentrar esforços. Portanto, a Barbosa Estrutural avalia cuidadosamente como os materiais atuarão juntos.
A execução influencia o material escolhido
Uma solução estrutural pode funcionar perfeitamente nos cálculos, mas apresentar dificuldades durante a obra. Por isso, o projeto precisa considerar as condições reais de execução.
Entre os principais fatores estão:
- espaço disponível;
- possibilidade de escoramento;
- acesso para equipamentos;
- interferências de instalações;
- necessidade de manter o imóvel funcionando;
- prazo disponível.
Assim, uma solução metálica pode ser interessante em determinado imóvel. Contudo, em outro, uma alternativa com compósitos pode causar menos interferências.
Durabilidade também orienta o reforço estrutural
A resistência inicial não representa o único critério. O reforço também precisa manter seu desempenho ao longo do tempo.
Por isso, o engenheiro considera condições como umidade, exposição externa, agentes agressivos e manutenção futura. Além disso, materiais metálicos podem exigir sistemas adequados de proteção.
Consequentemente, a análise normalmente envolve:
- proteção contra corrosão;
- proteção das superfícies;
- exposição à água;
- condições térmicas;
- manutenção;
- vida útil pretendida.
Desse modo, a Barbosa Estrutural busca soluções compatíveis tanto com as necessidades imediatas quanto com o uso futuro da edificação.
Fale agora com a Barbosa Estrutural pelo WhatsApp e descubra qual solução de reforço estrutural é mais adequada para sua viga.
Reforço estrutural com aço em vigas
O aço aparece entre os materiais mais utilizados em reforço estrutural de vigas porque apresenta elevada resistência e grande versatilidade. Além disso, permite diferentes configurações, pois pode assumir a forma de chapas, perfis, cantoneiras, barras ou componentes especialmente fabricados.
Em determinadas situações, o engenheiro utiliza elementos metálicos na parte inferior da viga para aumentar sua capacidade. Em outras, entretanto, perfis laterais ou sistemas próximos aos apoios podem ser mais apropriados. Portanto, a configuração varia conforme os esforços identificados.
A Barbosa Estrutural analisa também as ligações. Afinal, o aço só participa efetivamente do comportamento estrutural quando consegue receber os esforços da viga existente. Por isso, chumbadores, parafusos, soldas e outros mecanismos precisam ser corretamente dimensionados.
Além disso, o aço pode ser interessante quando existe pouco espaço disponível. Contudo, peso das peças, transporte e montagem também precisam entrar no planejamento.
Desse modo, o reforço metálico exige integração entre cálculo, detalhamento, fabricação e instalação.
Chapas de aço no reforço estrutural
As chapas metálicas permitem diferentes estratégias de reforço. Dependendo do projeto, elas podem trabalhar nas faces laterais, inferiores ou em regiões específicas da viga.
Entre suas características estão:
- alta resistência;
- pequena espessura relativa;
- possibilidade de fabricação personalizada;
- integração com chumbadores;
- aplicação localizada;
- facilidade de combinar diferentes componentes.
Entretanto, a eficiência depende das ligações e da transferência adequada dos esforços. Portanto, simplesmente encostar uma chapa na estrutura não gera reforço eficiente.
Perfis metálicos como reforço de vigas
Perfis metálicos também aparecem com frequência. Assim, podem complementar ou assumir parte dos esforços originalmente suportados pela viga.
Entre os perfis que podem integrar determinadas soluções estão:
- perfis I;
- perfis H;
- perfis U;
- cantoneiras;
- tubos estruturais;
- perfis soldados especialmente projetados.
Todavia, a escolha depende da geometria e do cálculo. Além disso, altura disponível e interferências arquitetônicas podem limitar determinadas alternativas.
Cantoneiras e elementos metálicos auxiliares
Cantoneiras podem participar de diferentes detalhes estruturais. Em alguns casos, auxiliam na criação de ligações. Em outros, entretanto, podem integrar reforços maiores.
Esses elementos podem contribuir para:
- ligações laterais;
- reforço localizado;
- apoio de outros componentes;
- transferência de esforços;
- montagem de conjuntos metálicos.
Sendo assim, a cantoneira não deve ser analisada isoladamente. Ela precisa fazer parte de um sistema definido pelo projeto.
Chumbadores e parafusos na ligação do reforço
A conexão entre a peça metálica e a estrutura existente merece atenção especial. Afinal, o esforço precisa percorrer um caminho definido.
Por isso, um projeto pode utilizar:
- chumbadores mecânicos;
- sistemas de ancoragem química;
- parafusos estruturais;
- barras roscadas;
- chapas de ligação;
- combinações entre diferentes mecanismos.
Além disso, profundidade, espaçamento e posição das ancoragens precisam respeitar as condições da estrutura existente.
Proteção do aço após o reforço estrutural
Depois da montagem, o aço precisa permanecer protegido conforme o ambiente da obra. Afinal, umidade e agentes agressivos podem favorecer processos corrosivos.
Por isso, o projeto pode prever:
- preparação adequada da superfície;
- sistemas de pintura;
- proteção anticorrosiva;
- detalhamento para evitar retenção de água;
- inspeções futuras.
Ademais, a Barbosa Estrutural considera a condição de exposição desde a fase de projeto. Assim, o reforço não busca apenas resistência inicial, mas também durabilidade.
Reforço estrutural com concreto, graute e armaduras
O concreto armado continua desempenhando papel importante em diferentes intervenções de reforço estrutural. Em determinados casos, o engenheiro pode aumentar a seção da viga por meio de um encamisamento ou de uma complementação estrutural.
Entretanto, adicionar concreto novo ao elemento existente exige cuidados. Afinal, as duas partes precisam trabalhar de maneira integrada. Por isso, preparação da superfície, armaduras adicionais, conectores e sequência de concretagem podem se tornar decisivos.
Além disso, o graute pode preencher regiões com geometria específica e espaços de difícil acesso. Todavia, sua utilização precisa atender às características previstas no projeto.
A Barbosa Estrutural analisa também o aumento de peso provocado pela intervenção. Afinal, aumentar a seção pode elevar a carga sobre pilares, fundações ou outros elementos.
Sendo assim, a solução não deve considerar somente a viga isolada. Ao contrário, o engenheiro precisa observar todo o caminho das cargas.
Concreto armado no aumento da seção da viga
O aumento da seção pode elevar a capacidade estrutural em determinadas situações. Contudo, a nova camada precisa participar efetivamente do comportamento do elemento.
Esse tipo de intervenção pode envolver:
- aumento da altura ou largura da seção;
- armaduras complementares;
- conectores;
- preparação do concreto existente;
- formas e escoramentos;
- concretagem controlada.
Além disso, o engenheiro precisa considerar o peso acrescentado. Portanto, outros elementos da estrutura também podem precisar de verificação.
Armaduras adicionais no reforço estrutural
Novas barras de aço podem aumentar a capacidade resistente quando integradas corretamente à solução. Entretanto, sua posição e ancoragem dependem do esforço que deverá ser combatido.
As armaduras podem atuar em diferentes regiões:
- parte inferior da viga;
- regiões superiores;
- áreas próximas aos apoios;
- zonas que exigem reforço ao cisalhamento;
- regiões de ligação com outros elementos.
Desse modo, a Barbosa Estrutural define as armaduras a partir do comportamento estrutural e não apenas da disponibilidade de espaço.
Graute estrutural em intervenções de vigas
O graute apresenta boa fluidez e, por isso, pode preencher determinados espaços com facilidade. Entretanto, sua utilização precisa ocorrer conforme uma função estrutural claramente definida.
Ele pode participar de soluções envolvendo:
- preenchimentos;
- bases de apoio;
- envolvimento de componentes metálicos;
- regiões de ligação;
- complementações localizadas.
Contudo, preparação, confinamento e características do produto precisam ser compatíveis com a aplicação.
Conectores entre concreto novo e existente
Quando o projeto acrescenta uma nova região de concreto, a interface se torna fundamental. Afinal, as partes precisam transferir esforços.
Entre os recursos que podem aparecer estão:
- barras de ligação;
- conectores metálicos;
- ancoragens;
- tratamentos superficiais;
- sistemas de aderência;
- armaduras atravessando interfaces.
Assim, a Barbosa Estrutural detalha o caminho dos esforços. Desse modo, o concreto novo não atua apenas como um volume adicional.
Preparação da superfície antes do novo concreto
A superfície existente precisa apresentar condições adequadas antes da aplicação do novo material. Portanto, áreas deterioradas ou contaminadas precisam receber tratamento.
As etapas podem envolver:
- remoção de partes sem aderência;
- limpeza;
- exposição controlada das regiões necessárias;
- tratamento das armaduras existentes;
- preparação da interface;
- controle antes da concretagem.
Consequentemente, a qualidade da execução influencia diretamente o funcionamento do reforço.
Reforço estrutural com fibra de carbono em vigas
Os sistemas com fibra de carbono ganharam espaço em intervenções estruturais porque combinam elevada resistência com baixo peso e pequena espessura. Assim, podem ser interessantes quando o projeto precisa reduzir interferências arquitetônicas ou acrescentar pouca carga à estrutura existente.
Normalmente, esses sistemas utilizam fibras combinadas com resinas específicas. Entretanto, seu desempenho depende bastante da preparação do substrato e da qualidade da aplicação.
A Barbosa Estrutural avalia se a estrutura existente oferece condições para receber esse tipo de reforço. Afinal, uma fibra resistente não consegue compensar um substrato incapaz de transferir adequadamente os esforços.
Além disso, o posicionamento depende da função estrutural. Faixas aplicadas em determinadas regiões podem atuar no aumento da capacidade à flexão. Por outro lado, configurações laterais ou envolventes podem participar de outras estratégias.
Portanto, a fibra de carbono deve ser tratada como material estrutural. Ou seja, sua utilização exige cálculo, detalhamento, preparação e controle de execução.
Mantas de fibra de carbono no reforço estrutural
As mantas podem acompanhar determinadas geometrias com relativa facilidade. Por isso, aparecem em diferentes tipos de intervenção.
Entre suas características estão:
- baixo peso;
- pequena espessura;
- elevada resistência;
- pouca interferência geométrica;
- aplicação em diferentes configurações.
Contudo, cada camada e direção das fibras possui função definida. Sendo assim, quantidade e posicionamento precisam seguir o projeto.
Laminados de fibra de carbono em vigas
Os laminados são componentes pré-formados utilizados em determinadas soluções. Geralmente, apresentam elevada resistência na direção principal das fibras.
Podem oferecer vantagens como:
- pequena espessura;
- baixa adição de peso;
- montagem relativamente compacta;
- elevada capacidade resistente;
- reduzida interferência visual após acabamento adequado.
Entretanto, a preparação e a ancoragem precisam ser cuidadosamente avaliadas.
Resinas estruturais para sistemas de carbono
As fibras dependem de sistemas de resina compatíveis com sua aplicação. Afinal, a transferência dos esforços ocorre por meio da interação entre reforço e substrato.
Por isso, fatores importantes incluem:
- condição da superfície;
- umidade;
- temperatura;
- preparação da resina;
- tempo de aplicação;
- cura.
Além disso, erros nessa etapa podem comprometer o resultado. Portanto, a execução precisa seguir rigorosamente as especificações previstas.
Preparação do concreto antes da fibra de carbono
O substrato precisa apresentar resistência e regularidade suficientes. Assim, a aplicação começa pela avaliação da superfície existente.
Dependendo das condições, podem ser necessários:
- limpeza;
- regularização;
- remoção de partes deterioradas;
- tratamento de fissuras conforme o projeto;
- preparação mecânica;
- verificação da aderência.
Ou seja, a fibra não deve ser aplicada simplesmente sobre qualquer superfície existente.
Quando a fibra de carbono pode ser considerada
A fibra de carbono pode ser interessante quando determinadas características da obra favorecem soluções leves e compactas.
Entre os fatores analisados estão:
- espaço reduzido;
- limitações arquitetônicas;
- necessidade de pequena espessura;
- dificuldade de movimentar peças pesadas;
- necessidade de reduzir carga adicional;
- condições adequadas do substrato.
Contudo, a Barbosa Estrutural sempre compara alternativas. Assim, a utilização da fibra acontece quando ela apresenta vantagens técnicas para aquele projeto específico.
Reforço estrutural: resinas e materiais complementares
Além dos principais materiais resistentes, diversos produtos complementares participam do reforço estrutural. Embora muitas vezes não apareçam visualmente após a conclusão da obra, eles podem desempenhar funções essenciais.
Resinas, adesivos, argamassas especiais, chumbadores e materiais de reparo ajudam a criar interfaces, recuperar regiões deterioradas e estabelecer ligações entre componentes.
Contudo, produtos auxiliares também precisam ser especificados tecnicamente. Afinal, uma ancoragem inadequada pode comprometer uma peça metálica corretamente dimensionada. Do mesmo modo, um substrato deteriorado pode reduzir a eficiência de um sistema de fibra.
Por isso, a Barbosa Estrutural observa todos os componentes da solução. Assim, o projeto não considera somente o elemento principal.
Além disso, diferentes materiais podem ser combinados. Uma intervenção pode incluir aço, graute e ancoragens, por exemplo. Outra pode exigir recuperação do concreto antes da aplicação de fibra de carbono.
Sendo assim, a melhor solução frequentemente nasce da integração entre vários materiais.
Resinas epóxi em intervenções estruturais
Resinas epóxi podem exercer diferentes funções conforme o sistema especificado. Entretanto, sua utilização precisa considerar as condições da aplicação.
Elas podem participar de:
- colagem de determinados componentes;
- sistemas de ancoragem;
- preparação de interfaces;
- preenchimentos específicos;
- sistemas associados a fibras.
Além disso, temperatura, umidade e preparação da superfície podem influenciar o desempenho.
Ancoragens químicas no reforço estrutural
Ancoragens químicas aparecem em diferentes ligações entre concreto existente e novos elementos.
Podem ser utilizadas, conforme o projeto, para:
- fixação de barras;
- instalação de chumbadores;
- ligação de chapas;
- conexão de novos componentes;
- transferência localizada de esforços.
Todavia, diâmetro, profundidade, limpeza do furo e distância entre ancoragens precisam seguir o dimensionamento.
Argamassas de reparo antes do reforço
Quando o concreto apresenta regiões deterioradas, o engenheiro pode precisar recuperar o substrato antes de executar o reforço principal.
Nesse processo, podem ser utilizados materiais destinados a:
- recompor seções;
- regularizar superfícies;
- proteger armaduras;
- preencher pequenas regiões;
- preparar o elemento para etapas posteriores.
Contudo, reparar não significa necessariamente reforçar. Por isso, cada atividade precisa possuir objetivo claramente definido.
Materiais de proteção e acabamento
Depois da intervenção, determinados sistemas podem precisar de proteção adicional. Assim, o projeto deve avaliar o ambiente em que a viga permanecerá.
As soluções podem envolver:
- proteção anticorrosiva;
- revestimentos;
- proteção contra umidade;
- acabamento sobre sistemas de reforço;
- proteção relacionada às condições específicas de utilização.
Ademais, essas camadas não devem impedir inspeções ou prejudicar o funcionamento do sistema.
Combinação de materiais no reforço estrutural
Muitos projetos utilizam mais de um material. Afinal, cada componente pode cumprir uma função específica.
Uma solução pode combinar:
- perfis metálicos e chumbadores;
- aço e graute;
- concreto e novas armaduras;
- fibra de carbono e resinas;
- materiais de reparo e reforço principal;
- diferentes soluções em regiões distintas da mesma viga.
Por isso, a Barbosa Estrutural compara materiais e detalha suas interfaces. Dessa forma, todos os componentes trabalham dentro de uma estratégia estrutural única.
quais materiais escolher para reforçar vigas?
A escolha dos materiais para reforço de vigas depende diretamente das características da estrutura e do problema identificado. Portanto, não existe uma resposta única para todas as edificações.
O aço oferece elevada resistência e grande versatilidade. Assim, chapas, perfis, cantoneiras e outros componentes metálicos podem participar de soluções bastante eficientes. Entretanto, suas ligações precisam transferir corretamente os esforços.
O concreto armado, por outro lado, pode permitir o aumento da seção resistente. Além disso, novas armaduras e grautes podem complementar diferentes sistemas. Contudo, essa alternativa normalmente aumenta dimensões e peso. Por isso, seus efeitos sobre o restante da estrutura precisam ser avaliados.
A fibra de carbono apresenta elevada resistência com pequena espessura e baixo peso. Sendo assim, pode atender projetos nos quais espaço e interferência arquitetônica representam limitações importantes. Todavia, o desempenho depende fortemente da qualidade do substrato e da execução.
Resinas, ancoragens, argamassas e outros materiais complementares também exercem funções fundamentais. Afinal, o reforço estrutural não funciona apenas pelo material principal. O caminho dos esforços depende de interfaces, ligações e condições adequadas de execução.
Por isso, comparar materiais apenas pelo preço por quilo ou metro quadrado pode levar a decisões inadequadas. Uma alternativa inicialmente mais barata pode exigir maior intervenção. Por outro lado, uma solução com custo unitário superior pode reduzir prazo ou interferências.
