O muro de arrimo é uma estrutura de engenharia civil que contém massas de solo em condições de desnível. Dessa forma, garante a estabilidade de terrenos naturais ou resultantes de cortes e aterros.
Sua função principal consiste em resistir aos esforços horizontais gerados pelo empuxo do solo. Além disso, impede deslocamentos que poderiam comprometer edificações, vias e áreas urbanas adjacentes..
Comportamento estrutural do muro de arrimo e interação solo-água
Do ponto de vista técnico, o comportamento de um muro de arrimo não pode ser analisado de forma isolada.
Isso ocorre porque ele depende diretamente da interação entre solo, água e estrutura. Assim, forma-se um sistema complexo de equilíbrio de forças.
Além disso, esse sistema é altamente sensível a variações de umidade, tipo de solo, compactação e sobrecargas externas. Dessa forma, qualquer alteração nessas condições pode influenciar sua estabilidade.
Por isso, exige uma abordagem de projeto baseada em critérios normativos rigorosos.
Normas ABNT aplicadas ao muro de arrimo e critérios de segurança
No Brasil, as normas da ABNT garantem a segurança dessas estruturas ao estabelecer parâmetros para dimensionamento estrutural, investigação geotécnica, ações de carga e critérios de execução.
Além disso, essas normas formam um conjunto integrado de diretrizes e, dessa forma, orientam o engenheiro desde a fase de estudo preliminar até o controle final da obra.
Empuxo de solo no muro de arrimo e influência da drenagem
Entre os fatores mais críticos que influenciam o desempenho de um muro de arrimo está o empuxo do solo. Trata-se da força lateral exercida pelo terreno sobre a estrutura.
Além disso, esse empuxo varia conforme as características do solo e a presença de água. Dessa forma, pode aumentar significativamente em situações de drenagem inadequada.
Por isso, sistemas de alívio e drenagem são componentes essenciais do projeto.
Investigação geotécnica aplicada ao muro de arrimo e redução de incertezas
Outro ponto fundamental está relacionado à investigação geotécnica. Nesse sentido, sem dados confiáveis sobre resistência do solo, coesão, ângulo de atrito interno e nível do lençol freático, qualquer dimensionamento estrutural se torna uma aproximação com alto grau de incerteza.
Além disso, a ausência dessas informações compromete diretamente a segurança da estrutura. Também afeta seu desempenho ao longo do tempo.
Por isso, ensaios como a sondagem SPT e análises laboratoriais são indispensáveis. Eles reduzem riscos e aumentam a confiabilidade dos parâmetros geotécnicos.
Sobrecargas externas no muro de arrimo e condições de projeto
Além disso, o muro de arrimo deve ser projetado para suportar não apenas o empuxo ativo do solo, mas também sobrecargas adicionais. Entre elas, destacam-se edificações próximas, tráfego de veículos e vibrações.
Consequentemente, esses fatores podem alterar significativamente o estado de equilíbrio da estrutura.
Nesse contexto, empresas especializadas como a Barbosa Estrutural se destacam por aplicar rigor técnico em todas as etapas do projeto. Além disso, integram análises geotécnicas e estruturais com base nas normas da ABNT.
Dessa forma, essa abordagem reduz incertezas e aumenta a confiabilidade das soluções de contenção. Ademais, isso se torna ainda mais importante em obras de maior complexidade.
Portanto, compreender quais normas técnicas seguir para construir um muro de arrimo seguro é essencial, pois garante o desempenho estrutural e a segurança global da obra.
Ao mesmo tempo, assegura a estabilidade das áreas adjacentes e contribui para a durabilidade da estrutura.
ABNT NBR 6118 e o dimensionamento estrutural do muro de arrimo
A ABNT NBR 6118 regula o projeto de estruturas de concreto armado no Brasil e, portanto, funciona como uma das referências centrais para o dimensionamento de um muro de arrimo. Nesse contexto, ela estabelece critérios de segurança, desempenho e durabilidade que, obrigatoriamente, devem ser atendidos por qualquer elemento estrutural em concreto. Isso inclui, portanto, as estruturas de contenção.
Além disso, a norma define estados limites últimos e de serviço e, desse modo, garante que a estrutura seja verificada tanto em condições extremas quanto em condições de uso cotidiano. Assim, o projeto passa a considerar não apenas a ruptura, mas também deformações, fissuração e perda de desempenho ao longo do tempo. Ou seja, há uma análise simultânea de segurança e funcionalidade.
Consequentemente, a aplicação da ABNT NBR 6118 no dimensionamento de muros de arrimo contribui diretamente para a confiabilidade estrutural. Além disso, reduz significativamente os riscos associados a falhas progressivas e, por isso, aumenta a segurança global da estrutura ao longo da sua vida útil.
Esforços estruturais no muro de arrimo e aplicação da NBR 6118
No contexto de um muro de arrimo, a NBR 6118 define como a estrutura deve resistir aos esforços internos gerados pelo empuxo do solo.
Esse empuxo se manifesta principalmente como momentos fletores, esforços cortantes e forças normais.
Esses esforços variam conforme a geometria do muro, o tipo de solo e as condições de drenagem do terreno.
Estados limites de segurança no muro de arrimo segundo a NBR 6118
Um dos pilares da norma é o conceito de estados limites. Dessa forma, a análise estrutural é dividida em duas verificações principais.
O estado limite último está relacionado à segurança contra ruptura. Já o estado limite de serviço trata do controle de deformações e fissuração.
Em muros de arrimo, ambos são críticos. Isso porque pequenas deformações podem alterar significativamente o equilíbrio do sistema.
Dimensionamento de armaduras em muro de arrimo conforme a NBR 6118
Outro aspecto importante é o dimensionamento das armaduras. Nesse sentido, a norma define critérios para a quantidade mínima e máxima de aço. Também estabelece a distribuição ao longo da estrutura.
No caso de muros de arrimo, há concentração de tensões na base. Portanto, o detalhamento das armaduras exige atenção especial. Isso é ainda mais crítico na região de engastamento e na face tracionada.
Além disso, esse cuidado influencia diretamente a capacidade de absorção dos esforços atuantes. Consequentemente, impacta a segurança global do sistema estrutural.
Durabilidade estrutural do muro de arrimo e exigências normativas
A durabilidade também é um ponto central da NBR 6118. O muro de arrimo está frequentemente exposto à umidade do solo e, em muitos casos, à presença de agentes agressivos. Por isso, a norma estabelece requisitos para cobrimento mínimo das armaduras, resistência do concreto e controle de permeabilidade, visando aumentar a vida útil da estrutura.
Aplicação prática da NBR 6118 em projetos de muro de arrimo pela Barbosa Estrutural
A Barbosa Estrutural aplica esses critérios de forma rigorosa em seus projetos. Além disso, utiliza verificações adicionais de segurança e simulações estruturais que consideram cenários críticos de carregamento. Dessa forma, reduz significativamente o risco de patologias estruturais ao longo do tempo e aumenta a confiabilidade da solução adotada.
Estados limites
- Estado limite último relacionado à ruptura estrutural
- Estado limite de serviço associado a deformações excessivas
- Controle de fissuração por flexão e tração
- Estabilidade local de seções críticas
- Segurança global da estrutura
Esses estados limites são fundamentais porque definem os critérios de falha aceitáveis no projeto. Em estruturas de contenção, a margem de segurança exige calibração cuidadosa devido à variabilidade do comportamento do solo.
Durabilidade estrutural do muro de arrimo
- Controle de agressividade ambiental do solo
- Definição do cobrimento das armaduras
- Proteção contra corrosão do aço
- Redução da permeabilidade do concreto
- Estimativa de vida útil da estrutura
A durabilidade se torna especialmente crítica em muros de arrimo enterrados ou parcialmente enterrados, onde a umidade permanece constante e o acesso para manutenção é limitado.
ABNT NBR 11682 e a estabilidade global do terreno
A ABNT NBR 11682 trata da estabilidade de taludes e escavações.
Ela se aplica diretamente ao projeto de muros de arrimo, pois essas estruturas fazem parte de sistemas geotécnicos sujeitos a mecanismos de ruptura global. Diferentemente das normas estruturais, que analisam o concreto, a NBR 11682 avalia o comportamento do solo como um todo. Assim, verifica se o maciço pode sofrer deslizamento, independentemente da resistência do muro.
Em muitos casos de falha, o problema não está na estrutura de contenção. Na verdade, a causa está na instabilidade do terreno ao redor. Isso ocorre quando o fator de segurança global do talude é insuficiente para resistir às forças atuantes. Além disso, o risco aumenta em condições de saturação do solo.
A análise de estabilidade global envolve a definição de superfícies potenciais de ruptura. Em seguida, são calculadas as forças resistentes e solicitantes. Para isso, consideram-se parâmetros como coesão, ângulo de atrito interno e peso específico do solo.
Além disso, a presença de água é um dos fatores mais críticos. Isso porque o aumento da pressão neutra reduz a resistência efetiva do solo. Consequentemente, o fator de segurança diminui. Por isso, sistemas de drenagem adequadamente dimensionados são indispensáveis para o desempenho do muro de arrimo.
Nesse contexto, a Barbosa Estrutural integra esse tipo de análise em seus projetos. Além disso, combina modelagem geotécnica e dimensionamento estrutural. Dessa forma, obtém uma visão completa do comportamento do sistema de contenção e aumenta a segurança da solução adotada.
Fatores de instabilidade
- Saturação do solo por água pluvial ou lençol freático
- Sobrecargas aplicadas na crista do terreno
- Vibrações provenientes de tráfego ou obras
- Solo heterogêneo com baixa capacidade resistente
- Falhas no sistema de drenagem
Esses fatores podem atuar isoladamente ou em conjunto, reduzindo significativamente a estabilidade global do sistema.
ABNT NBR 6122 e o comportamento das fundações no muro de arrimo
A ABNT NBR 6122 estabelece os critérios para projeto e execução de fundações em obras de engenharia civil. No caso do muro de arrimo, essa norma é essencial porque a base da estrutura atua como elemento de transferência de cargas para o solo, controlando a estabilidade global do sistema.
Mesmo quando o muro de arrimo é considerado uma estrutura superficial, ele depende diretamente da capacidade de suporte do terreno onde está apoiado. Dessa forma, o comportamento da fundação influencia tanto a segurança contra tombamento quanto contra deslizamento. Além disso, qualquer falha nessa interface entre solo e estrutura pode comprometer toda a contenção. Por isso, a avaliação adequada das condições de fundação é fundamental para garantir a estabilidade e o desempenho da obra.
A norma orienta a definição do tipo de fundação mais adequado, que pode variar entre sapatas diretas, blocos de fundação ou soluções mais profundas em casos de solos de baixa resistência. Dessa forma, a escolha depende das características geotécnicas do terreno e das cargas atuantes no muro de arrimo. Além disso, um dimensionamento adequado contribui diretamente para a estabilidade, a segurança e a durabilidade da estrutura.
Outro ponto crítico é o controle de recalques. Isso porque recalques diferenciais podem gerar esforços adicionais na estrutura, provocando fissuras e deformações indesejadas. Além disso, em muros de arrimo, esses efeitos são particularmente sensíveis, pois pequenas variações geométricas podem alterar significativamente o equilíbrio das forças horizontais. Dessa forma, o controle adequado dos recalques é fundamental para garantir a estabilidade e o desempenho da contenção.
A análise da capacidade de carga do solo também é central na aplicação da NBR 6122. Ela deve ser determinada a partir de investigações geotécnicas e interpretada com fatores de segurança adequados. Em solos saturados ou heterogêneos, essa etapa exige ainda mais cautela.
Capacidade de carga no muro de arrimo
- Avaliação da resistência do solo por sondagem SPT
- Determinação da tensão admissível do terreno
- Influência do nível do lençol freático
- Fatores de segurança geotécnicos aplicados
- Verificação de ruptura por cisalhamento do solo
A capacidade de carga define o limite máximo de solicitação que o solo pode suportar sem falhar. Dessa forma, em muros de arrimo, esse parâmetro é determinante para evitar recalques excessivos. Além disso, sua correta avaliação contribui para a estabilidade da fundação e para a segurança global da estrutura de contenção.
Recalques e desempenho estrutural
- Recalques imediatos e por adensamento
- Diferenças de compressibilidade do solo
- Impacto na geometria do muro de arrimo
- Geração de esforços adicionais na estrutura
- Controle por projeto e compactação adequada
O controle de recalques é essencial para manter a integridade funcional e geométrica da estrutura ao longo do tempo.
ABNT NBR 8681 e combinações de ações no muro de arrimo
A ABNT NBR 8681 trata das ações e combinações de cargas em estruturas de engenharia civil. No caso do muro de arrimo, essa norma é fundamental porque define como os diferentes tipos de esforços devem ser combinados para análise de segurança.
O muro de arrimo está sujeito a ações permanentes, variáveis e acidentais. Entre as ações permanentes, destacam-se o peso próprio da estrutura e o empuxo do solo. Já as ações variáveis incluem sobrecargas provenientes do tráfego de veículos, edificações próximas e equipamentos. Além disso, as ações acidentais podem envolver eventos extremos, como a saturação do solo causada por chuvas intensas. Dessa forma, a correta consideração dessas solicitações é fundamental para garantir a segurança e a estabilidade da estrutura.
A norma estabelece coeficientes de ponderação para cada tipo de ação. Dessa forma, garante que a estrutura seja dimensionada para cenários críticos. Além disso, esse procedimento evita a subestimação dos esforços atuantes e, consequentemente, aumenta a confiabilidade e a segurança do projeto.
Um dos pontos mais relevantes da NBR 8681 é a definição das combinações últimas e de serviço. As combinações últimas estão relacionadas à segurança contra colapso, enquanto as de serviço tratam do desempenho funcional da estrutura.
A Barbosa Estrutural utiliza essas combinações de forma integrada com análises geotécnicas e estruturais. Dessa forma, garante que o muro de arrimo seja verificado sob múltiplos cenários de carregamento. Além disso, avalia a atuação simultânea das diferentes solicitações, aumentando a segurança e a confiabilidade do projeto.
Tipos de ações no muro de arrimo
- Ações permanentes como peso próprio e empuxo
- Ação variável como sobrecargas de uso
- Ações acidentais como chuvas extremas
- Pressão hidrostática em solos saturados
- Vibrações externas de equipamentos e tráfego
Essas ações podem ocorrer simultaneamente e precisam ser combinadas corretamente para garantir segurança estrutural.
Combinações de carga
- Combinação para estado limite último
- Combinações para estado limite de serviço
- Aplicação de coeficientes de segurança
- Cenários críticos de carregamento
- Verificação global da estrutura
A correta combinação de cargas é essencial para evitar subdimensionamento e falhas progressivas no muro de arrimo.
Investigação geotécnica aplicada ao muro de arrimo
A investigação geotécnica é uma etapa determinante no projeto de um muro de arrimo, pois fornece parâmetros reais de comportamento do solo usados em todas as análises estruturais e de estabilidade. Sem essa base, qualquer dimensionamento se torna essencialmente estimativo, o que aumenta significativamente o risco de falhas.
O principal objetivo da investigação é caracterizar o solo em profundidade, identificando suas camadas e, além disso, suas variações de resistência e a presença de água. Desse modo, busca-se compreender o comportamento geotécnico do maciço, pois isso impacta diretamente o projeto estrutural. No Brasil, o ensaio mais utilizado é a sondagem SPT e, consequentemente, ele se torna a principal referência para investigações de campo.
Assim, esse ensaio permite estimar a resistência à penetração do solo e, a partir disso, inferir parâmetros como coesão, ângulo de atrito interno e capacidade de suporte. Ou seja, trata-se de uma base fundamental para a modelagem do comportamento do terreno. Além disso, esses parâmetros são fundamentais para o cálculo do empuxo ativo e passivo que atuará sobre o muro de arrimo, uma vez que influenciam diretamente o equilíbrio de forças.
Portanto, a correta interpretação desses resultados é essencial para garantir segurança e desempenho adequado da estrutura, já que qualquer subestimação pode comprometer o sistema como um todo.
Além disso, a investigação geotécnica também permite avaliar a heterogeneidade do terreno. Solos com camadas alternadas de baixa e alta resistência podem gerar comportamentos assimétricos, provocando recalques diferenciais que afetam diretamente a estabilidade do muro de arrimo. Em muitos casos, esses efeitos são mais críticos do que a própria resistência do concreto.
Empuxo de terra e comportamento hidrostático no muro de arrimo
O empuxo de terra é a principal ação atuante em um muro de arrimo e representa a força lateral exercida pelo solo sobre a estrutura. Esse empuxo não é constante e varia conforme o tipo de solo, a compactação, a inclinação do terreno e, principalmente, a presença de água.
Em condições ideais, considera-se o empuxo ativo, que ocorre quando o solo sofre pequenas deformações suficientes para atingir seu estado de equilíbrio mínimo de tensões laterais. No entanto, em situações reais, especialmente em solos mal drenados, o comportamento pode se aproximar do empuxo hidrostático, que é significativamente mais elevado.
Influência da água no comportamento do solo
A água exerce papel fundamental nesse processo e, além disso, atua diretamente na condição de equilíbrio do solo. Quando há acúmulo de água atrás do muro de arrimo, seja por falha de drenagem ou por alta pluviosidade, ocorre aumento da pressão neutra no solo. Consequentemente, esse aumento reduz a resistência efetiva do solo e, ao mesmo tempo, transfere parte da carga para a estrutura, elevando drasticamente os esforços atuantes.
Condição crítica do sistema solo-água-estrutura
Desse modo, o sistema solo-água-estrutura passa a operar em uma condição mais crítica, pois a perda de sucção e o incremento das pressões hidrostáticas comprometem a estabilidade global. Portanto, torna-se essencial o correto dimensionamento e, sobretudo, a execução eficiente dos sistemas de drenagem para evitar o acúmulo de água e garantir o desempenho adequado do muro de arrimo.
Importância dos sistemas de drenagem
Por esse motivo, sistemas de drenagem são elementos obrigatórios em projetos de muros de arrimo e, além disso, desempenham papel decisivo na estabilidade global da estrutura. Eles têm a função de aliviar a pressão da água e, consequentemente, reduzir o empuxo total atuante, estabilizando o comportamento do sistema solo-estrutura.
Assim, ao controlar a presença de água no maciço, esses sistemas evitam o acúmulo de pressões hidrostáticas e, por outro lado, preservam a resistência efetiva do solo. Sem drenagem adequada, mesmo estruturas bem dimensionadas podem, portanto, apresentar falhas prematuras, já que os esforços atuantes podem ultrapassar os valores considerados em projeto.
Abordagem da Barbosa Estrutural
A Barbosa Estrutural considera o comportamento hidrodinâmico do solo como parte integrante do projeto estrutural e, além disso, incorpora essa variável desde as etapas iniciais de análise.
Dessa forma, são avaliados cenários críticos de saturação e variação de umidade em suas análises, o que permite simular condições mais próximas da realidade de campo. Consequentemente, isso aumenta a precisão do modelo geotécnico-estrutural e reduz incertezas de projeto.
Assim, torna-se possível prever situações de risco que, muitas vezes, não são evidentes em condições normais de dimensionamento. Portanto, a abordagem adotada contribui diretamente para a segurança, a confiabilidade e o desempenho global das estruturas analisadas.
Modos de ruptura
O muro de arrimo pode falhar por diferentes mecanismos, e a compreensão desses modos de ruptura é essencial para um projeto seguro. O primeiro e mais conhecido é o tombamento, que ocorre quando o momento gerado pelo empuxo do solo supera o momento resistente da estrutura em relação à sua base. Esse tipo de falha está diretamente relacionado à geometria do muro e à distribuição de massas.
Outro modo de ruptura comum é o deslizamento, que acontece quando a força horizontal do empuxo supera a resistência ao atrito na base da estrutura. Esse mecanismo é fortemente influenciado pelas características do solo de fundação e pela presença de água, que reduz o coeficiente de atrito efetivo.
Existe ainda a ruptura por capacidade de carga do solo, que ocorre quando o terreno sob a base do muro de arrimo não consegue suportar as tensões aplicadas, levando a deformações excessivas e perda de estabilidade global. Esse tipo de falha está diretamente ligado à qualidade da investigação geotécnica.
Também deve ser considerado o colapso global do sistema solo-estrutura, que envolve superfícies de ruptura profundas no terreno, independentemente da integridade do muro. Esse mecanismo é mais complexo e está relacionado à estabilidade geral do talude onde a estrutura está inserida.
A Barbosa Estrutural adota uma abordagem integrada para análise desses modos de ruptura, avaliando simultaneamente estabilidade interna, externa e global, o que permite uma visão completa do comportamento do muro de arrimo sob diferentes condições de carregamento.
Sistemas de drenagem
O sistema de drenagem é um dos elementos mais críticos no desempenho de um muro de arrimo.
Ele controla diretamente a pressão hidrostática exercida sobre a estrutura.
Em muitos casos de falha estrutural, o problema não está no dimensionamento do concreto ou na geometria do muro.
O problema está no acúmulo de água atrás da contenção.
Quando a água se acumula no maciço de solo, ocorre aumento da pressão neutra, o que reduz a tensão efetiva e, consequentemente, a resistência ao cisalhamento do solo. Esse fenômeno eleva significativamente o empuxo total sobre o muro de arrimo, podendo levar a deslocamentos, fissuras e até colapso.
Para evitar esse comportamento, utilizam-se sistemas de drenagem.
Eles são compostos por camadas filtrantes, materiais granulares e elementos drenantes como tubos perfurados.
Esses sistemas captam e conduzem a água para pontos de descarga controlados. Isso reduz a pressão atrás da estrutura.
A eficiência da drenagem depende diretamente da correta seleção dos materiais filtrantes. Solos finos exigem filtros mais rigorosos para evitar colmatação, enquanto solos arenosos permitem soluções mais simples. Em todos os casos, o objetivo é garantir fluxo contínuo de água sem perda de material fino do solo.
Outro componente importante é o uso de geotêxteis, que atuam como elementos de separação e filtragem. Eles permitem a passagem da água, mas retêm partículas do solo, mantendo a integridade do sistema drenante ao longo do tempo.
A Barbosa Estrutural integra soluções de drenagem desde a fase de projeto, considerando cenários de saturação extrema e variação de pluviosidade. Essa abordagem reduz significativamente o risco de falhas associadas à pressão hidrostática em muros de arrimo.

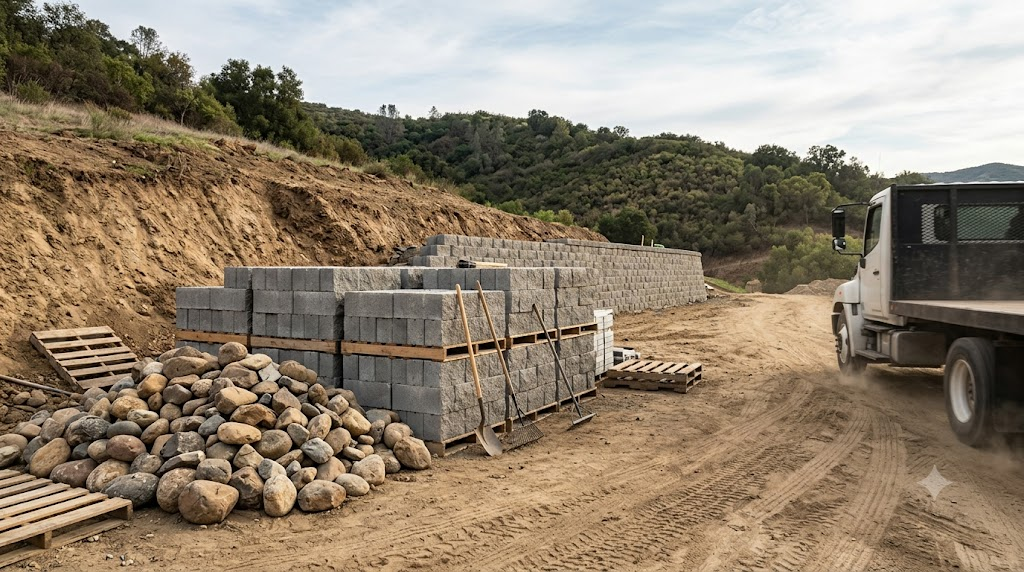

Execução do muro de arrimo em obra
A execução de um muro de arrimo exige controle rigoroso em todas as etapas construtivas.
Qualquer desvio em relação ao projeto pode comprometer o desempenho estrutural e geotécnico da contenção.
A obra começa com a preparação do terreno. Ela inclui escavação controlada e estabilização provisória das paredes do solo, quando necessário.
A compactação do solo de fundação é uma etapa crítica, pois influencia diretamente a capacidade de carga e o comportamento de recalques. Um solo mal compactado pode gerar deformações diferenciais que afetam a estabilidade global do muro de arrimo.
Na sequência, são instaladas as formas e armaduras, seguindo rigorosamente o detalhamento estrutural definido em projeto. O posicionamento incorreto das armaduras pode reduzir a capacidade resistente da estrutura, especialmente em regiões de maior solicitação por flexão.
A concretagem deve ser executada de forma contínua e com controle tecnológico adequado, garantindo que o concreto atinja a resistência especificada em projeto. O processo de cura também é fundamental, pois influencia diretamente a durabilidade e o desempenho mecânico do material.
A Barbosa Estrutural acompanha esse tipo de execução com foco em conformidade técnica, garantindo que o que foi projetado seja efetivamente executado em campo com controle de qualidade e rastreabilidade dos processos.
Controle tecnológico do concreto no muro de arrimo
O controle tecnológico do concreto é indispensável para garantir que o muro de arrimo atenda aos requisitos estruturais e de durabilidade definidos em norma. Esse controle envolve a verificação da resistência à compressão, trabalhabilidade, composição do traço e condições de aplicação.
A resistência do concreto é um dos parâmetros mais importantes, pois está diretamente relacionada à capacidade da estrutura de resistir aos esforços de flexão e compressão gerados pelo empuxo do solo. Ensaios de corpo de prova são utilizados para verificar se o concreto atingiu o fck especificado em projeto.
A trabalhabilidade também é um fator relevante.
Concretos com baixa plasticidade podem gerar falhas de adensamento. Isso resulta em vazios internos e redução da resistência efetiva.
Por outro lado, concretos excessivamente fluidos podem comprometer a segregação dos materiais.
Outro aspecto importante é o controle da relação água-cimento, que influencia diretamente a permeabilidade do concreto. Em muros de arrimo, baixa permeabilidade é essencial para evitar infiltrações e corrosão das armaduras.
A Barbosa Estrutural adota padrões rigorosos de controle tecnológico.
Ela garante que o concreto utilizado em projetos de contenção atenda às exigências normativas.
Também garante que o material atenda às condições reais de desempenho em campo.
Patologias comuns em muros de arrimo
As patologias em muros de arrimo geralmente estão associadas a falhas de projeto, execução ou manutenção. Entre as mais comuns estão fissuras estruturais, deslocamentos horizontais, perda de alinhamento e infiltrações.
As fissuras podem ocorrer por esforços de flexão excessivos, retração do concreto ou movimentações diferenciais do solo. Quando não controladas, essas fissuras podem evoluir e comprometer a integridade da estrutura.
Os deslocamentos horizontais geralmente estão associados ao aumento do empuxo do solo, frequentemente causado por falhas no sistema de drenagem. Já as infiltrações indicam deficiência na impermeabilização ou colmatação dos sistemas drenantes.
Em casos mais severos, pode ocorrer o tombamento parcial ou total do muro de arrimo, especialmente quando há subdimensionamento estrutural ou falhas na análise geotécnica.
A Barbosa Estrutural atua preventivamente nesses cenários, aplicando critérios de projeto conservadores e integrados, reduzindo significativamente a ocorrência de patologias ao longo da vida útil da estrutura.
Integração das normas ABNT no projeto do muro de arrimo
O projeto de um muro de arrimo seguro não depende da aplicação isolada de uma única norma, mas da integração coerente de um conjunto normativo que atua de forma complementar. A ABNT NBR 6118, a ABNT NBR 11682, a ABNT NBR 6122 e a ABNT NBR 8681 formam a base estrutural e geotécnica que sustenta todo o processo de concepção, análise e execução da contenção.
Modelo geotécnico e ações no muro de arrimo segundo a NBR 8681
A integração dessas normas ocorre a partir da definição do modelo geotécnico do solo, que fornece os parâmetros iniciais de resistência e deformabilidade. Esses dados alimentam o cálculo do empuxo de terra, que por sua vez determina as ações atuantes sobre a estrutura. A partir disso, a NBR 8681 estabelece como essas ações devem ser combinadas para gerar os cenários críticos de carregamento.
Dimensionamento estrutural do muro de arrimo com base na NBR 6118
Em seguida, a NBR 6118 entra como referência principal para o dimensionamento estrutural do concreto armado, definindo as condições de segurança, os estados limites e os critérios de detalhamento das armaduras. Paralelamente, a NBR 6122 orienta a interação entre a estrutura e o solo de fundação, garantindo que a capacidade de suporte seja compatível com os esforços transmitidos.
Estabilidade global do muro de arrimo segundo a NBR 11682
Por fim, a NBR 11682 avalia o comportamento global do sistema, verificando se o maciço de solo onde o muro de arrimo está inserido apresenta estabilidade suficiente para resistir às solicitações sem ruptura generalizada.
Coerência estrutural e geotécnica no muro de arrimo integrado
Quando essas normas são aplicadas de forma integrada, o resultado é um sistema de contenção coerente do ponto de vista estrutural e geotécnico. Qualquer falha nessa integração pode gerar inconsistências de projeto, especialmente em situações onde o solo apresenta comportamento não linear ou alta variabilidade.
Abordagem técnica da Barbosa Estrutural
A Barbosa Estrutural atua exatamente nesse ponto crítico da engenharia, utilizando uma abordagem multidisciplinar que conecta geotecnia, estruturas e execução em um único fluxo de projeto. Isso reduz divergências entre cálculo e obra e aumenta significativamente a confiabilidade do muro de arrimo.
Segurança global do sistema solo-estrutura
A segurança de um muro de arrimo não pode ser avaliada apenas pela resistência do concreto ou pela capacidade da fundação. O comportamento real da estrutura depende do sistema solo-estrutura como um todo, que inclui o maciço de terra, a água presente no sistema e a própria geometria da contenção.
Esse sistema é altamente sensível a variações de umidade, carregamentos externos e alterações nas condições de drenagem. Pequenas mudanças em qualquer um desses fatores podem alterar significativamente o estado de equilíbrio do conjunto.
A análise de segurança global envolve a verificação simultânea de diferentes modos de falha, incluindo tombamento, deslizamento, ruptura do solo e instabilidade geral do talude. O objetivo não é apenas evitar a ruptura imediata, mas garantir que o sistema mantenha desempenho adequado ao longo do tempo.
Em projetos de maior complexidade, essa análise deve considerar também cenários de longo prazo, como variações sazonais de umidade, degradação de materiais drenantes e alterações no uso do solo adjacente. Esses fatores podem modificar progressivamente o comportamento do muro de arrimo.
A abordagem da Barbosa Estrutural nesse contexto é baseada em cenários múltiplos de verificação, onde diferentes combinações de carga e condições geotécnicas são simuladas para identificar pontos críticos de falha antes da execução da obra.
Engenharia de alta performance aplicada ao muro de arrimo
A evolução da engenharia estrutural e geotécnica permitiu o desenvolvimento de abordagens mais precisas para o projeto de muros de arrimo. Hoje, o conceito de engenharia de alta performance está diretamente relacionado à capacidade de prever o comportamento real da estrutura com maior grau de precisão.
Isso envolve o uso de modelagens numéricas, análises de interação solo-estrutura e verificação de múltiplos estados limites. Em vez de trabalhar com hipóteses simplificadas, o projeto passa a considerar o comportamento não linear do solo e as variações reais de carregamento.
Essa abordagem reduz incertezas e aumenta a eficiência do projeto, permitindo otimizações estruturais sem comprometer a segurança. Em muitos casos, isso resulta em soluções mais econômicas e tecnicamente mais robustas.
A Barbosa Estrutural se posiciona dentro dessa abordagem de engenharia avançada, aplicando metodologias de cálculo que vão além do mínimo normativo, com foco em desempenho, durabilidade e segurança operacional do muro de arrimo.
Conclusão técnica sobre normas do muro de arrimo
A construção de um muro de arrimo seguro depende diretamente da correta aplicação das normas técnicas da ABNT e da integração entre análise geotécnica, dimensionamento estrutural e controle executivo. Cada norma desempenha um papel específico dentro do sistema, e a ausência de qualquer uma delas compromete a confiabilidade do projeto.
A NBR 6118 garante a segurança estrutural do concreto armado. A NBR 6122 assegura a interação adequada com o solo de fundação. NBR 11682 controla a estabilidade global do terreno. A NBR 8681 define como as ações devem ser combinadas para representar cenários reais de carregamento. Juntas, essas normas formam a base técnica que sustenta qualquer projeto de contenção.
Além do aspecto normativo, fatores como drenagem, investigação geotécnica e controle de execução são determinantes para o desempenho final do sistema. A negligência em qualquer uma dessas etapas pode gerar patologias graves e comprometer a estabilidade da estrutura.
Nesse contexto, a atuação de empresas especializadas como a Barbosa Estrutural se torna decisiva, pois garante que todas as etapas do projeto sejam conduzidas com rigor técnico, desde a análise do solo até a execução em obra. Isso resulta em muros de arrimo mais seguros, duráveis e compatíveis com as exigências reais de campo.
Em síntese, o muro de arrimo seguro não é resultado de uma única decisão de projeto, mas de um conjunto integrado de normas, análises e práticas de engenharia aplicadas de forma consistente e criteriosa.
