Saber o passo a passo para montagem e escoramento de laje treliçada é essencial para garantir segurança e qualidade na sua obra. Por isso, engenheiros e construtores buscam um guia confiável que detalhe cada etapa do processo. Todavia, muitos erros de execução acontecem justamente por falta de conhecimento técnico adequado. Ou seja, dominar o passo a passo para montagem e escoramento de laje treliçada evita problemas estruturais graves. Sendo assim, cada fase da instalação deve ser executada com rigor técnico. Pois, uma laje mal montada ou escorada inadequadamente pode comprometer toda a estrutura.
A laje treliçada é composta por vigotas pré-moldadas, blocos de enchimento e capa de concreto, exigindo procedimentos específicos de montagem. Entretanto, muitos profissionais negligenciam etapas importantes como o escoramento correto e a armadura complementar. Porque o escoramento inadequado pode gerar flechas excessivas e fissuras na laje. Ademais, a NBR 6118 e a NBR 14859 estabelecem critérios rigorosos para a execução. Assim, seguir o passo a passo para montagem e escoramento de laje treliçada é fundamental para atender às normas. Portanto, continue a leitura e aprenda o método correto.
A Barbosa Estrutural é referência em projetos de laje treliçada com execução segura em todo o Brasil. Pois, nossa equipe de engenheiros especializados elabora planos de montagem e escoramento detalhados. Desse modo, entregamos projetos completos com ART, memorial de cálculo e instruções de execução. E ainda, atendemos residências em todo o território nacional com suporte técnico. Por isso, somos a escolha certa para seu projeto.
Materiais e ferramentas necessários para montagem
Conhecer os materiais ajuda a iniciar o passo a passo para montagem e escoramento de laje treliçada com organização. Por isso, a Barbosa Estrutural lista todos os itens necessários antes de começar. Pois, ter os materiais corretos à mão evita paralisações durante a execução. Desse modo, você planeja a compra e evita imprevistos no canteiro. Portanto, confira a lista abaixo.
Antes de iniciar a montagem da laje treliçada, é fundamental reunir todos os materiais e ferramentas. Ou seja, a falta de algum item pode atrasar toda a execução e comprometer o cronograma. Sendo assim, organize os materiais com antecedência seguindo o projeto estrutural. Ademais, verifique a qualidade de cada item antes do uso, especialmente as vigotas e os blocos de enchimento. Contudo, a escolha de materiais de qualidade é essencial para o resultado final.
A Barbosa Estrutural especifica todos os materiais necessários no projeto executivo da laje. Pois, nossa equipe sabe que a organização prévia é metade do trabalho bem feito. Desse modo, cada projeto vem com a lista completa de materiais. Continue lendo e veja os materiais.
Vigotas treliçadas
- As vigotas são o principal elemento estrutural e devem seguir as especificações do projeto.
- Pois, a altura da vigota (H8, H12, H16) varia conforme o vão a ser vencido.
- Desse modo, verifique se as vigotas entregues correspondem ao projeto estrutural.
- Portanto, a Barbosa Estrutural especifica a altura exata para cada vão da laje.
- Sendo assim, as vigotas devem ser armazenadas em local plano e seco.
Blocos de enchimento
- Os blocos podem ser de cerâmica (lajotas) ou EPS (isopor), conforme especificação do projeto.
- Pois, o tipo de enchimento influencia o peso total e o isolamento térmico da laje.
- Desse modo, calcule a quantidade exata com base na área e no espaçamento das vigotas.
- Contudo, a Barbosa Estrutural especifica o enchimento ideal em cada projeto.
- Portanto, verifique se os blocos estão íntegros antes da instalação.
Armadura complementar
- A armadura complementar inclui tela soldada e barras de aço para distribuição de cargas.
- Pois, a tela soldada deve ser posicionada sobre a capa de concreto para controle de fissuras.
- Desse modo, verifique a bitola e o espaçamento conforme o projeto estrutural.
- Portanto, a Barbosa Estrutural detalha toda a armadura complementar no projeto executivo.
- Sendo assim, não economize na armadura complementar.
Escoras metálicas ou de madeira
- As escoras são fundamentais para sustentar a laje durante a montagem e a cura do concreto.
- Pois, o escoramento deve ser dimensionado para suportar o peso da laje fresca.
- Desse modo, a distância máxima entre linhas de escoras deve seguir o projeto.
- Contudo, a Barbosa Estrutural fornece o plano de escoramento detalhado.
- Portanto, o escoramento é um dos itens mais importantes da montagem.
Ferramentas essenciais
- As ferramentas necessárias incluem nível de bolha, trena, serra para blocos e mangueira de nível.
- Pois, o nível de bolha garante o alinhamento correto das vigotas durante a montagem.
- Desse modo, tenha também furadeira para eventuais ajustes e luvas de proteção.
- Portanto, a Barbosa Estrutural recomenda ferramentas de qualidade para o trabalho.
- Assim, as ferramentas corretas facilitam a execução e garantem precisão.

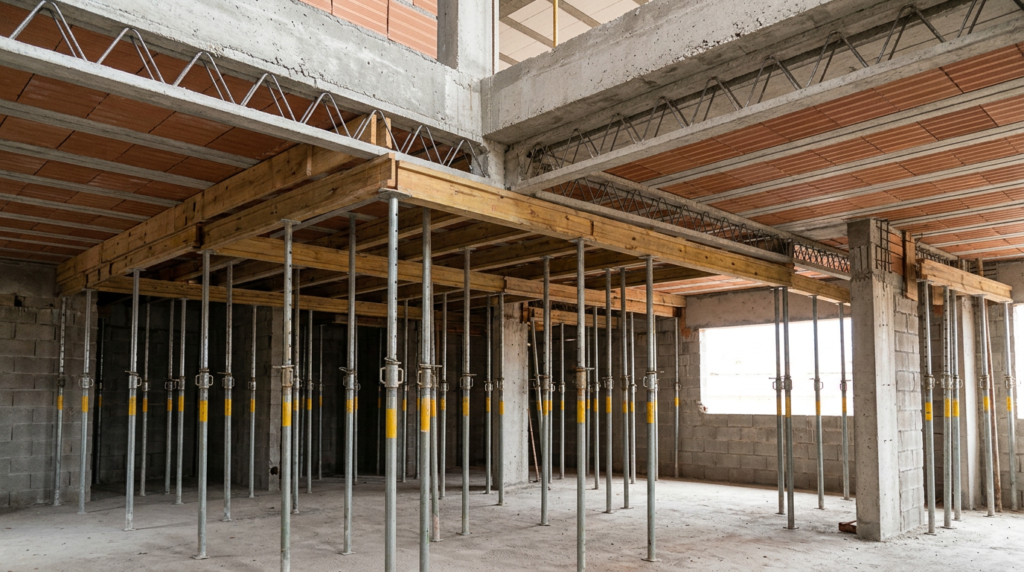

Plano de escoramento da laje treliçada
O plano de escoramento é vital no passo a passo para montagem e escoramento de laje treliçada. Por isso, a Barbosa Estrutural explica como projetar o escoramento correto. Pois, o escoramento inadequado é uma das principais causas de problemas em lajes treliçadas. Desse modo, seguir o plano evita flechas excessivas e fissuras na estrutura. Portanto, confira as orientações abaixo.
O escoramento deve ser projetado considerando o peso próprio das vigotas, dos blocos de enchimento e do concreto fresco. Ou seja, a carga total durante a montagem é significativa e exige escoras bem dimensionadas. Sendo assim, a distância entre as linhas de escoras varia conforme a altura das vigotas e o vão da laje. Ademais, as escoras devem estar apoiadas em base sólida e nivelada para evitar recalques. Contudo, a retirada prematura das escoras é um erro grave que pode comprometer a estrutura.
A Barbosa Estrutural elabora o plano de escoramento detalhado em todos os projetos de laje treliçada. Pois, nossa equipe sabe que cada projeto exige um plano específico de escoramento. Desse modo, garantimos a segurança durante a execução. Continue lendo e veja as orientações de escoramento.
Distância entre linhas de escoras
- A distância máxima recomendada entre linhas de escoras é de 1,30 metros de eixo a eixo.
- Pois, para lajes com vigotas mais altas, reduza o espaçamento para até 1,00 metro.
- Desse modo, o espaçamento deve seguir rigorosamente o plano de escoramento do projeto.
- Portanto, a Barbosa Estrutural especifica a distância ideal em cada projeto.
- Sendo assim, o espaçamento correto evita deformações excessivas na laje.
Base de apoio das escoras
- As escoras devem estar apoiadas sobre uma base sólida e nivelada.
- Pois, o solo ou contrapiso deve suportar a carga sem sofrer recalques.
- Desse modo, utilize sapatas de madeira ou metal sob cada escora para distribuir a carga.
- Contudo, a Barbosa Estrutural recomenda verificar a resistência do apoio.
- Portanto, a base firme evita o deslocamento das escoras durante a concretagem.
Alinhamento e nivelamento das escoras
- As escoras devem estar perfeitamente alinhadas e niveladas antes da montagem das vigotas.
- Pois, o desnível das escoras gera irregularidades na superfície final da laje.
- Desse modo, utilize nível de bolha e mangueira de nível para verificar o alinhamento.
- Portanto, a Barbosa Estrutural recomenda verificar o nivelamento duas vezes.
- Sendo assim, o nivelamento correto garante uma laje plana e uniforme.
Travamento entre escoras
- O travamento entre as escoras evita o tombamento lateral durante a montagem.
- Pois, as escoras devem ser travadas entre si com peças de madeira ou metal.
- Desse modo, o travamento diagonal aumenta a estabilidade do conjunto.
- Contudo, a Barbosa Estrutural especifica o travamento necessário no plano.
- Portanto, o travamento é essencial para a segurança do escoramento.
Tempo mínimo de escoramento
- O escoramento deve permanecer no mínimo 7 dias para lajes comuns e 14 dias para vãos maiores.
- Pois, a retirada precoce das escoras pode causar deformações permanentes na laje.
- Desse modo, aguarde a cura completa do concreto antes de remover as escoras.
- Portanto, a Barbosa Estrutural especifica o tempo de cura em cada projeto.
- Assim, o tempo de escoramento adequado garante a resistência final da laje.
Montagem das vigotas treliçadas
A montagem das vigotas é a etapa central do passo a passo para montagem e escoramento de laje treliçada. Por isso, a Barbosa Estrutural detalha como posicionar corretamente cada elemento. Pois, o alinhamento e o espaçamento das vigotas determinam a qualidade estrutural da laje. Desse modo, seguir o projeto é fundamental para o sucesso da execução. Portanto, confira o passo a passo abaixo.
A montagem começa pelo posicionamento das vigotas sobre as vigas de apoio ou paredes estruturais. Ou seja, cada vigota deve ter apoio mínimo de 3 cm em cada extremidade. Sendo assim, o espaçamento entre vigotas deve seguir rigorosamente o projeto estrutural. Ademais, as vigotas devem estar niveladas entre si para receber os blocos de enchimento. Contudo, verifique se as vigotas estão íntegras antes da instalação.
A Barbosa Estrutural projeta o layout exato de posicionamento das vigotas em cada projeto. Pois, nossa equipe sabe que o posicionamento correto é essencial para a segurança. Desse modo, o projeto inclui o plano de montagem detalhado. Continue lendo e veja a montagem passo a passo.
Posicionamento das vigotas nos apoios
- Posicione cada vigota sobre o apoio com recobrimento mínimo de 3 cm em cada lado.
- Pois, o apoio insuficiente pode comprometer a transferência de cargas para as vigas.
- Desse modo, verifique se as vigotas estão centradas nos apoios antes de prosseguir.
- Portanto, a Barbosa Estrutural especifica os comprimentos exatos das vigotas.
- Sendo assim, o apoio correto é fundamental para a estabilidade da laje.
Espaçamento entre vigotas
- O espaçamento entre vigotas deve seguir o projeto, geralmente de 30 a 40 cm de eixo a eixo.
- Pois, o espaçamento determina a quantidade de blocos de enchimento e a resistência da laje.
- Desse modo, utilize gabaritos ou marcações para garantir o espaçamento uniforme.
- Contudo, a Barbosa Estrutural recomenda verificar o espaçamento a cada 5 vigotas.
- Portanto, o espaçamento uniforme é essencial para o desempenho estrutural.
Nivelamento das vigotas
- Após posicionar todas as vigotas, verifique o nivelamento de toda a superfície.
- Pois, desníveis entre vigotas geram irregularidades na capa de concreto.
- Desse modo, ajuste as escoras individualmente para nivelar cada vigota.
- Portanto, a Barbosa Estrutural recomenda o nivelamento com régua metálica.
- Sendo assim, o nivelamento correto é a base de uma laje bem executada.
Posicionamento dos blocos de enchimento
- Coloque os blocos de enchimento entre as vigotas, encaixando-os firmemente.
- Pois, os blocos devem preencher todo o espaço entre as vigotas sem folgas.
- Desse modo, para blocos cerâmicos, umedeça levemente antes da colocação.
- Contudo, a Barbosa Estrutural recomenda cuidado com blocos danificados.
- Portanto, o preenchimento correto evita consumo excessivo de concreto.
Instalação de armadura complementar
- Posicione a tela soldada sobre as vigotas e blocos, seguindo o projeto.
- Pois, a tela deve estar sobre a capa de concreto para controle de fissuras.
- Desse modo, as barras negativas sobre apoios devem ser posicionadas corretamente.
- Portanto, a Barbosa Estrutural detalha toda a armadura complementar no projeto.
- Assim, a armadura complementar é essencial para o bom desempenho da laje.
Concretagem e cuidados na execução
A concretagem é uma etapa crítica no passo a passo para montagem e escoramento de laje treliçada. Por isso, a Barbosa Estrutural apresenta os cuidados essenciais durante a concretagem. Pois, o concreto mal aplicado pode comprometer toda a estrutura da laje. Desse modo, seguir as boas práticas garante a resistência e a durabilidade. Portanto, confira as orientações abaixo.
A concretagem da capa deve ser feita de forma contínua e uniforme sobre toda a laje. Ou seja, o concreto deve preencher todos os vãos entre as vigotas e cobrir os blocos de enchimento. Sendo assim, a espessura mínima da capa é de 4 cm, conforme a NBR 6118. Ademais, o concreto deve ter a resistência especificada no projeto (FCK mínimo de 20 MPa para lajes). Contudo, a cura inadequada do concreto é uma das principais causas de fissuras precoces.
A Barbosa Estrutural especifica o traço do concreto e os cuidados de cura em cada projeto. Pois, nossa equipe sabe que a qualidade da concretagem determina a vida útil da laje. Desse modo, orientamos sobre todos os procedimentos corretos. Continue lendo e veja os cuidados na concretagem.
Preparação antes da concretagem
- Antes de concretar, molhe levemente as vigotas e blocos cerâmicos para evitar absorção de água.
- Pois, a absorção excessiva de água do concreto pelos blocos reduz a resistência final.
- Desse modo, verifique se toda a armadura complementar está posicionada corretamente.
- Portanto, a Barbosa Estrutural recomenda uma inspeção final antes da concretagem.
- Sendo assim, a preparação adequada evita problemas durante a concretagem.
Lançamento do concreto
- O concreto deve ser lançado de forma contínua, evitando juntas frias na laje.
- Pois, juntas frias comprometem a monoliticidade e a resistência estrutural.
- Desse modo, inicie a concretagem pelo ponto mais distante e avance em direção à saída.
- Contudo, a Barbosa Estrutural recomenda concreto usinado para maior uniformidade.
- Portanto, o lançamento contínuo é essencial para uma laje monolítica.
Adensamento do concreto
- O adensamento deve ser feito com vibrador de imersão ou manualmente com sarrafos.
- Pois, o adensamento elimina vazios e garante a compactação do concreto.
- Desse modo, vibre o concreto nas regiões das vigotas e nos cantos da laje.
- Portanto, a Barbosa Estrutural recomenda vibração controlada para evitar segregação.
- Sendo assim, o adensamento correto é essencial para a resistência da capa.
Acabamento superficial
- O acabamento deve ser feito com régua metálica e desempenadeira de aço.
- Pois, a superfície deve ficar plana e nivelada para receber o contrapiso.
- Desse modo, faça o acabamento logo após o adensamento, antes da pega do concreto.
- Contudo, a Barbosa Estrutural recomenda verificar o nível com régua de 2 metros.
- Portanto, o acabamento de qualidade facilita as etapas posteriores da obra.
Cura do concreto
- A cura deve ser feita mantendo a superfície úmida por no mínimo 7 dias.
- Pois, a cura inadequada causa retração excessiva e fissuras na laje.
- Desse modo, molhe a superfície 3 vezes ao dia ou use cura química.
- Portanto, a Barbosa Estrutural especifica o método de cura no projeto.
- Assim, a cura correta garante a resistência e a durabilidade da laje.
Verificação final e cuidados pós-execução
A verificação final completa o passo a passo para montagem e escoramento de laje treliçada com segurança. Por isso, a Barbosa Estrutural apresenta os cuidados após a concretagem e a desforma. Pois, a execução correta garante a durabilidade e o desempenho estrutural da laje. Desse modo, siga as recomendações finais para um resultado perfeito. Portanto, confira os cuidados abaixo.
Após a concretagem e a cura do concreto, é hora de retirar o escoramento e fazer a verificação final. Ou seja, a retirada das escoras deve ser feita gradualmente para evitar choques na estrutura. Sendo assim, remova as escoras após o tempo mínimo de cura especificado no projeto. Ademais, inspecione a laje em busca de fissuras, desníveis ou falhas aparentes. Contudo, pequenas fissuras superficiais são normais e podem ser reparadas com argamassa.
A Barbosa Estrutural acompanha todas as etapas do passo a passo para montagem e escoramento de laje treliçada. Pois, nossa equipe oferece suporte técnico desde o projeto até a execução final. Desse modo, garantimos a satisfação e a segurança dos nossos clientes. Continue lendo e veja os cuidados finais.
Retirada das escoras
- Remova as escoras após o tempo mínimo de cura, geralmente 7 a 14 dias.
- Pois, a retirada precoce pode causar deformações permanentes na laje.
- Desse modo, remova as escoras de forma gradual, começando pelas regiões centrais.
- Portanto, a Barbosa Estrutural especifica o momento exato da desforma em cada projeto.
- Sendo assim, a retirada gradual evita sobrecargas pontuais na estrutura.
Inspeção visual da laje
- Após a desforma, inspecione visualmente toda a superfície inferior e superior da laje.
- Pois, procure por fissuras, desníveis, falhas de concretagem ou armadura aparente.
- Desse modo, peque fissuras superficiais podem ser reparadas com argamassa polimérica.
- Contudo, a Barbosa Estrutural recomenda registrar a inspeção com fotos.
- Portanto, a inspeção visual é essencial para identificar problemas precoces.
Verificação de flechas e deformações
- Verifique se a laje apresenta flechas visíveis com auxílio de nível ou régua metálica.
- Pois, a flecha admissível para lajes treliçadas é de L/250 conforme a NBR 6118.
- Desse modo, flechas acima do limite indicam problemas de escoramento ou dimensionamento.
- Portanto, a Barbosa Estrutural calcula as flechas no projeto para garantir conformidade.
- Sendo assim, a verificação de flechas é um indicador importante da qualidade.
Reparo de pequenas imperfeições
- Repare pequenas fissuras, falhas de concretagem ou ninhos com argamassa de reparo.
- Pois, o reparo precoce evita a progressão dos danos e a corrosão da armadura.
- Desse modo, utilize argamassa industrializada ou resina epóxi para fissuras finas.
- Contudo, a Barbosa Estrutural recomenda avaliação técnica para fissuras maiores.
- Portanto, o reparo adequado preserva a estética e a durabilidade da laje.
Proteção da laje contra intempéries
- Proteja a laje recém-concretada contra chuvas fortes e sol intenso nos primeiros dias.
- Pois, a exposição a intempéries durante a cura compromete a qualidade do concreto.
- Desse modo, cubra a laje com lonas plásticas se houver previsão de chuva.
- Portanto, a Barbosa Estrutural recomenda planejar a concretagem em dias de clima estável.
- Assim, a proteção adequada garante a qualidade final da laje treliçada.
Passo a passo para montagem e escoramento de laje treliçada
Seguir corretamente o passo a passo para montagem e escoramento de laje treliçada é fundamental para garantir segurança, durabilidade e qualidade na sua obra. Pois, como vimos ao longo deste guia completo, cada etapa da execução exige cuidado técnico e atenção aos detalhes. Por isso, recapitulamos os pontos principais para você.
Os materiais necessários incluem vigotas treliçadas, blocos de enchimento, armadura complementar, escoras e ferramentas adequadas. Desse modo, organize tudo antes de iniciar a montagem.
O plano de escoramento deve seguir distâncias máximas de 1,30 m entre linhas de escoras, com base firme, nivelamento correto e travamento lateral. Ou seja, o escoramento é a base de uma laje bem executada.
A montagem das vigotas exige posicionamento correto nos apoios, espaçamento uniforme, nivelamento preciso e encaixe correto dos blocos de enchimento. Sendo assim, siga rigorosamente o projeto estrutural.
A concretagem deve ser contínua, com adensamento adequado, acabamento de qualidade e cura por no mínimo 7 dias. Portanto, a qualidade do concreto determina a resistência final.
A verificação final inclui retirada gradual das escoras, inspeção visual, verificação de flechas e reparo de pequenas imperfeições. Pois, os cuidados pós-execução garantem a durabilidade.
A Barbosa Estrutural é a melhor parceira para o projeto e execução da sua laje treliçada. Pois, fornecemos projeto estrutural completo com plano de escoramento, suporte técnico em todas as etapas e ART de responsabilidade técnica. Desse modo, oferecemos a segurança e a qualidade que sua obra merece.
