Laje Treliçada A Revolução da Construção Residencial

Nas últimas três décadas, a construção civil brasileira sofreu uma transformação silenciosa, mas radical. A laje maciça de concreto armado, outrora rainha absoluta das estruturas, cedeu seu trono para um sistema mais leve, mais rápido e incrivelmente eficiente: a Laje Treliçada Pré-Moldada.

O que começou como uma solução para pequenas casas populares (“laje pré-fabricada”) evoluiu. Hoje, com a engenharia correta e materiais de alta performance, lajes treliçadas vencem vãos de 10, 12 metros, suportam cargas de bibliotecas e shoppings, e são a espinha dorsal de edifícios multifamiliares de alvenaria estrutural.

Mas a popularização trouxe um efeito colateral perigoso: a banalização técnica. Muitos tratam a laje treliçada como um “produto de prateleira” — compra, coloca e concreta. Ignoram-se as armaduras negativas, negligenciam-se as nervuras de travamento e esquecem-se das contraflechas. O resultado? Lajes que vibram ao caminhar, fissuras crônicas no piso e flechas (deformações) que esmagam esquadrias.

Na BARBOSA ESTRUTURAL, enxergamos a laje treliçada como ela realmente é: um sistema misto de alta complexidade. Ela une a precisão industrial da vigota pré-fabricada com a monoliticidade do concreto moldado in loco. Neste guia definitivo, vamos dissecar cada milímetro desse sistema. Vamos sair do “básico” e entrar na engenharia de ponta que garante economia sem sacrificar o desempenho.

O Conceito Estrutural: A Mágica da Laje de Treliça

Por que uma vigota de concreto com 3cm de espessura e uma treliça de aço consegue suportar tanto peso? O segredo está na seção composta e na fissuração controlada.

1. Fase 1 (Montagem): A vigota sozinha suporta apenas seu próprio peso e o do enchimento (com ajuda das escoras). A treliça de aço (o “triângulo”) garante rigidez para o manuseio.
2. Fase 2 (Endurecida): Após a concretagem da capa, a mágica acontece. O concreto novo “agarra” no concreto velho da vigota e na treliça de aço. O sistema vira um “T” de concreto armado.
   • O concreto da capa resiste à compressão (parte de cima).
   • O aço da treliça (banzo inferior) resiste à tração (parte de baixo).
   • Os estribos (diagonais da treliça) combatem o cisalhamento e garantem que as duas partes não escorreguem uma sobre a outra.

Tipos e Escolhas: Laje Cerâmica (Lajota) vs. Laje EPS (Isopor)

A dúvida eterna: “Isopor é coisa de obra barata?”. Vamos analisar tecnicamente os elementos de enchimento (que não têm função estrutural, apenas preenchem o vazio para economizar concreto e criar a forma).

Laje Cerâmica (A Tradicional)

Usa lajotas de barro cozido (tijolo) entre as vigotas.

• Vantagens:
  • Aderência: O chapisco e o reboco “grudam” perfeitamente na cerâmica, facilitando o acabamento inferior direto na laje.
  • Resistência Pontual: Suporta melhor furos de bucha para lustres leves (embora não seja o ideal).
• Desvantagens:
  • Peso: Adiciona cerca de 80 a 100 kgf/m² a mais na estrutura em comparação ao EPS. Isso aumenta o custo das vigas, pilares e fundações.
  • Quebra: A taxa de perda no transporte e manuseio é alta (5% a 10%).
  • Irregularidade: As lajotas variam de tamanho, o que pode gerar vazamento de concreto (nata) e consumo excessivo.

Laje de EPS (Poliestireno Expandido)

Usa blocos de isopor cortados sob medida.

• Vantagens:
  • Leveza: Quase peso zero de enchimento. Alivia toda a estrutura do prédio.
  • Térmica e Acústica: O EPS é um isolante térmico natural. Casas com laje de EPS são visivelmente mais frescas no verão.
  • Velocidade: O pedreiro carrega um fardo de isopor (que cobre 5m²) com uma mão. A montagem é 2x mais rápida.
• Mitos e Cuidados:
  • “Pega Fogo?”: O EPS para construção civil deve ser Classe F (autoextinguível), que não propaga chama. Exija o laudo.
  • “O Reboco Cai?”: Sim, se não usar chapisco rolado com aditivo adesivo (ex: Bianco). O EPS é liso e não absorve água. O reboco tradicional não segura.
  • “É Fraca?”: O enchimento não segura a casa, quem segura é a vigota e a capa. O EPS é só forma.

Alturas de Laje (H8 a H30): A Regra do Vão

A “altura” (H) da laje é a soma da altura do enchimento + a capa de concreto.

• H8 (6+2): Em desuso. Muito fina, vibra muito. Só para forros sem acesso.
• H12 (8+4): O padrão residencial para vãos de até 4,0m.
• H16 (12+4): Para vãos de 4,5m a 5,5m. Maior inércia, menos flecha.
• H20, H25, H30: Para vãos de 6m a 10m ou cargas elevadas (comerciais).
• Regra de Bolso: Altura da Laje (cm) ≈ Vão (cm) / 25.
  • Exemplo: Vão de 500cm / 25 = 20cm. Use uma laje H20. (Cálculo preliminar, sempre confirme com o engenheiro).

Projeto e Dimensionamento: Engenharia antes da Obra

Comprar laje por m² na loja de material de construção sem projeto é como comprar remédio sem receita. Pode curar ou matar.

Vencer Vãos e o Sentido das Vigotas

As vigotas devem ser apoiadas sempre no menor vão do cômodo.

• Sala retangular de 3m x 5m: As vigotas devem ter 3m de comprimento. Isso reduz drasticamente o momento fletor e a flecha.
• Se você apoiar no sentido de 5m, precisará de uma laje muito mais alta e cara.

Cargas de Parede (O Erro Fatal)

“Posso subir uma parede em qualquer lugar da laje?” NÃO. O enchimento (seja cerâmica ou EPS) não foi feito para suportar 500kg por metro linear de uma parede de tijolo.

• Solução Correta:
  1. Paredes Paralelas às Vigotas: Usar Nervura Dupla (duas vigotas juntas) embaixo da parede.
  2. Paredes Transversais: Reforçar a malha de distribuição ou criar uma viga chata embutida na laje.
  3. Paredes Pesadas: Devem ter uma viga de concreto embaixo, apoiada nos pilares.

Armadura Negativa e de Distribuição

Não existe laje treliçada segura só com ferro na parte de baixo (dentro da vigota).

1. Armadura de Distribuição (Malha Pop): Uma tela soldada que vai em cima de tudo, dentro da capa de concreto.
   • Função: Evitar fissuras de retração (quando o concreto seca e encolhe) e distribuir cargas pontuais (pé de uma estante) para as vigotas vizinhas.
2. Armadura Negativa (Sobre os Apoios): Barras de ferro colocadas na parte superior da laje, sobre as vigas e muros, avançando para dentro do vão (ex: 1/4 do vão).
   • Função: Combater a tração na parte de cima gerada pelo engastamento (continuidade). Sem ela, a laje fissura bem em cima da viga e perde rigidez, aumentando a flecha no meio. Laje sem negativo é laje solta, que deforma mais.

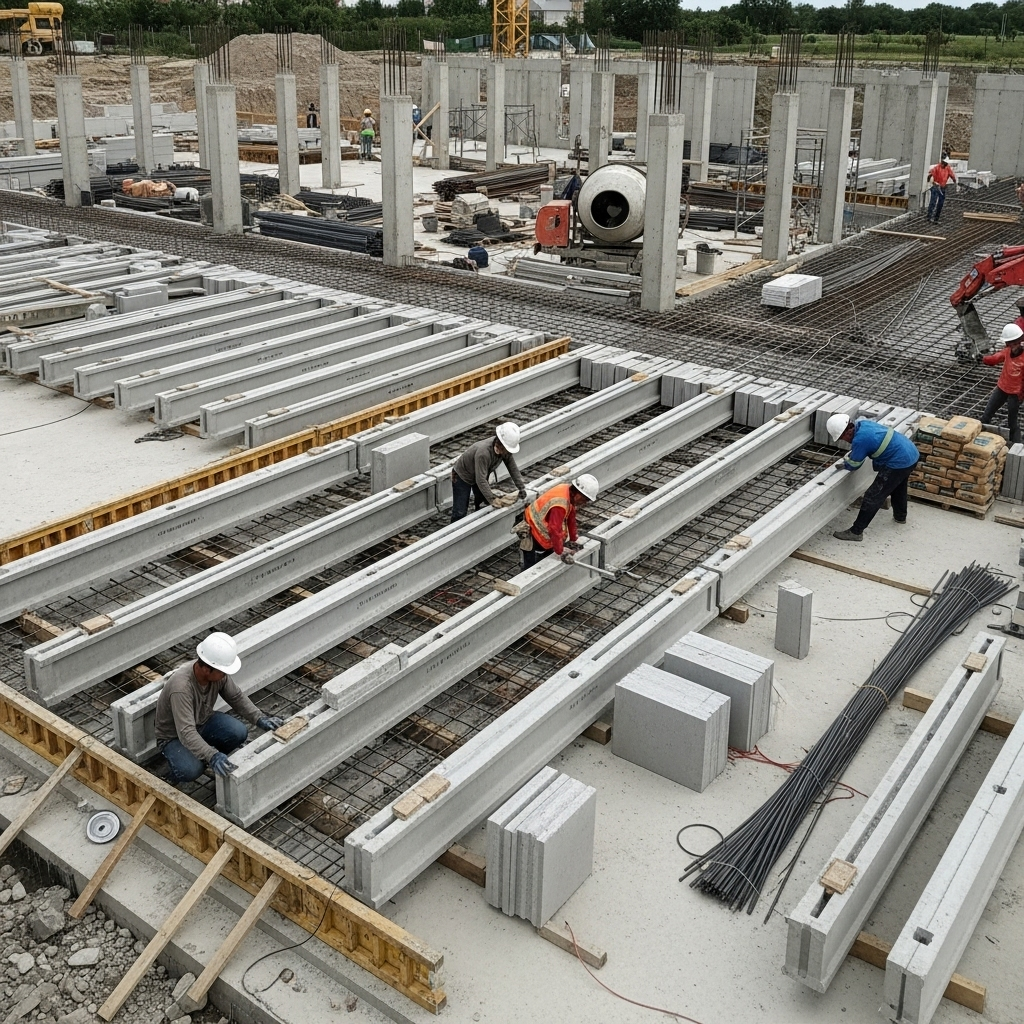

Logística e Montagem: O Passo a Passo no Canteiro

A laje treliçada perdoa quase tudo, menos a falta de escoramento.

Armazenamento e Manuseio

Vigotas pré-moldadas são peças esbeltas e frágeis antes da concretagem.

• Empilhamento: Devem ser apoiadas em pontaletes de madeira nivelados, distantes no máximo 2 metros um do outro. Nunca apoie direto no chão desnivelado (elas empenam ou quebram).
• A “Pilha”: Intercale as camadas com sarrafos de madeira alinhados verticalmente.
• Transporte: Carregue sempre na vertical (como uma espada), nunca na horizontal “deitada” (pode fissurar com o peso próprio balançando).

Escoramento e Contra-flecha: A Arte de “Entortar” para Cima

Este é o ponto crítico. O escoramento não serve apenas para “segurar” a laje fresca; ele serve para definir a geometria final.

1. Linhas de Escoras: Para vãos de até 3,5m, uma linha central basta. Acima disso, use linhas a cada 1,30m.
2. Base Firme: O pontalete (escora) não pode afundar no chão. Se for terra, coloque uma tábua embaixo (“bolacha”). Se a escora descer 1cm durante a concretagem, sua laje ficará torta para sempre.
3. Contra-flecha: O engenheiro calcula uma deformação prevista (flecha). Para compensar, montamos a laje levemente “arqueada” para cima no meio do vão.
   • Exemplo: Vão de 5 metros, contra-flecha de 1,5cm. O meio da laje fica 1,5cm mais alto que as pontas. Quando tirarmos as escoras e o peso atuar, ela desce esses 1,5cm e fica perfeitamente nivelada (horizontal). Se não fizer isso, ela desce 1,5cm abaixo do nível e fica com “barriga”.

Içamento e Apoio nas Vigas

• Apoio Mínimo: A vigota deve entrar pelo menos 5cm dentro da viga ou sobre a alvenaria estrutural. Menos que isso é risco de queda (colapso) durante a concretagem.
• Engastamento: O ideal é que a armadura da treliça (o topo do triângulo) penetre na viga, garantindo a ligação monolítica.

Instalações e Detalhes Específicos

A briga eterna entre o encanador e o engenheiro estrutural.

Elétrica e Hidráulica: Regra de Ouro

JAMAIS CORTE A VIGOTA. A vigota é a “alma” estrutural. Cortar um ferro da vigota para passar um tubo de esgoto de 100mm é condenar a laje à ruína.

• Como passar tubos:
  1. Vertical (Furos): Planeje para que o tubo de queda passe exatamente no lugar do bloco de enchimento (EPS ou cerâmica). Retire o bloco e coloque um “passante” (pedaço de tubo de diâmetro maior) antes de concretar.
  2. Horizontal (Eletrodutos): Passe os conduítes sobre os blocos ou por dentro deles (no caso do EPS). Nunca passe conduítes transversais “dentro” da vigota.

Caixas de Luz e Ventiladores

A caixinha de luz octogonal de teto não pode ficar solta no meio do isopor.

• Solução: Fixe a caixinha com arame na vigota vizinha ou use suportes específicos para laje treliçada. O peso do ventilador de teto vai atuar ali; se estiver só no isopor, vai cair.

Balanços e Sacadas (O Perigo Invisível)

Quer fazer uma sacada de 1 metro sem pilares na ponta? Não basta “esticar a vigota”. O balanço funciona invertido: a tração está em cima, não em baixo.

• A Técnica Correta:
  1. Usar vigotas específicas com reforço de aço superior.
  2. Ou (mais comum): Criar uma laje maciça na região do balanço, fortemente armada com ferros negativos ancorados na laje interna (pelo menos 1,5x o comprimento do balanço para dentro).
  3. Inverter a treliça? Alguns pedreiros viram a vigota de cabeça para baixo no balanço. NÃO FAÇA ISSO. A sapata de concreto da vigota não foi feita para ficar comprimida na zona superior.

Concretagem e Cura: O Momento da Verdade

Você montou as vigotas, colocou o isopor, amarrou a malha pop e os negativos. Agora vem o caminhão betoneira. Não há espaço para erro.

O Concreto da Capa (Capa de Compressão)

A “capa” é a camada de concreto que vai por cima dos blocos. Geralmente tem 4cm ou 5cm de espessura.

• O Traço: Use concreto usinado com fck ≥ 25 MPa. Concreto feito na obra (virado na betoneira) é arriscado para lajes, pois a dosagem de água varia muito, gerando fissuras.
• Brita: Prefira Brita 0 (pedrisco) ou Brita 1. Britas muito grandes dificultam o preenchimento entre a vigota e o bloco, deixando “bicheiras” (vazios).

Vibração e Sarrafeamento

• Vibração: Use vibrador de imersão (agulha), mas com cuidado.
  • Perigo no EPS: Se vibrar demais em cima do isopor, ele “flutua” e sai do lugar, estragando o nivelamento. O foco da vibração é na nervura (na vigota), para garantir que o concreto novo abrace a treliça.
• Molhar Antes: Se usar lajota cerâmica, molhe-a abundantemente antes de lançar o concreto. A cerâmica seca “chupa” a água do concreto fresco, enfraquecendo-o na hora.

Cura Úmida: O Segredo da Resistência

Acabou de concretar? O trabalho não terminou.

• O Fenômeno: O concreto perde água para o sol e para o vento. Se secar rápido demais, ele retrai e trinca (fissuras de retração plástica).
• A Ação: Mantenha a laje molhada por no mínimo 7 dias. Cubra com manta geotêxtil úmida ou faça “poças” de água. Isso dobra a durabilidade da sua laje e evita aquelas trincas “mapa-múndi” superficiais.

Patologias Comuns: Por que a Laje Trinca ou Vibra?

Se sua laje já está pronta e apresentou problemas, vamos diagnosticar.

Flecha Excessiva (Barriga)

A laje ficou curva no meio.

• Causa 1: Retirada precoce das escoras. O concreto precisa de 28 dias para atingir a resistência total. Tirar as escoras com 7 dias (sem aditivos) faz a laje deformar permanentemente.
• Causa 2: Falta de contra-flecha na montagem.
• Causa 3: Sobrecarga não prevista (ex: colocar uma caixa d’água de 2.000L onde não foi calculado).

Vibração (“Piso Mole”)

Ao caminhar, os copos na estante balançam.

• Causa: Falta de rigidez (inércia). A laje é muito fina para o vão (ex: usou H8 num vão de 4,5m).
• Causa Oculta: Falta de Nervura de Travamento. Em vãos acima de 4m, é obrigatório criar uma “viga” transversal no meio da laje (sem vigota, só concreto e aço) para fazer todas as vigotas trabalharem juntas. Sem isso, cada vigota trabalha sozinha e vibra mais.

Fissuras Paralelas às Vigotas

Uma trinca longa que segue exatamente a linha da vigota.

• Diagnóstico: Cisalhamento na interface vigota/capa ou falta de armadura de distribuição (malha pop). O concreto da capa “soltou” da vigota ou retraiu separadamente.

Comparativo Técnico e Econômico

Vale a pena usar laje treliçada em tudo?

Treliçada vs. Maciça

• Economia: A laje treliçada economiza cerca de 30% no custo final (considerando a redução de 40% no concreto e 80% na madeira de fôrma).
• Peso: Uma laje maciça de 10cm pesa 250kg/m². Uma laje treliçada H12 com EPS pesa 130kg/m². Essa redução de peso alivia vigas, pilares e fundações, gerando economia em cascata na obra inteira.

Laje Treliçada vs. Nervurada Moldada in Loco (Cubetas)

• Onde a Treliçada perde: Para vãos muito grandes (acima de 10m) ou cargas altíssimas (estacionamentos), a laje nervurada com cubetas plásticas recuperáveis é mais eficiente e rígida.
• Onde a Treliçada ganha: Em obras residenciais e comerciais até 8m de vão, a treliçada ganha pela simplicidade logística (não precisa alugar formas plásticas nem ter mão de obra superespecializada).

A Engenharia da Laje Popular

A laje treliçada democratizou a construção de qualidade no Brasil. Ela permite que uma casa simples tenha o mesmo desempenho estrutural de um edifício, desde que respeitadas as leis da física. Não caia na armadilha de achar que, por ser “pré-moldada”, ela já vem pronta. Ela é um kit que precisa ser montado com engenharia. Uma laje treliçada bem projetada e executada é segura, térmica, acústica e durável. Uma laje feita “no olho” é uma dor de cabeça eterna de trincas e vibrações.

A diferença entre o sucesso e o fracasso não é o material (que é o mesmo), é o Projeto. Calcular a flecha, detalhar o negativo, especificar a contra-flecha. Isso é o que separa uma laje firme de uma laje “mole”.

Resumo: O Checklist da Laje Perfeita

1. Escolha a Altura Certa: Vão/25.
2. Não Corte Vigotas: Planeje os furos antes.
3. Faça a Capa Bem Feita: Concreto fck 25, vibração correta e cura úmida por 7 dias.
4. Use Aço Negativo: Laje sem negativo é laje incompleta.
