Inicialmente, é essencial compreender que uma falha estrutural representa a perda da capacidade de um elemento suportar as cargas para as quais foi projetado. Especificamente no contexto de estruturas metálicas, as falhas podem se manifestar de diversas formas. Em primeiro lugar, elas podem surgir por projeto inadequado, materiais defeituosos, cargas excessivas ou degradação ao longo do tempo.
Além disso, fatores como fadiga, corrosão e deformação plástica contribuem significativamente para o colapso. Consequentemente, a identificação precoce dessas anomalias é crucial para evitar acidentes graves. Dessa forma, o conhecimento dos fundamentos permite que engenheiros e proprietários adotem medidas preventivas adequadas. Por outro lado, negligenciar esses sinais pode resultar em prejuízos econômicos e riscos à vida humana. Portanto, este guia oferece uma base sólida para o diagnóstico de falhas.
Classificação das falhas em estruturas: corrosão, fadiga, deformação e ruptura
As falhas em estruturas metálicas podem ser classificadas em quatro categorias principais. Em primeiro lugar, a corrosão é um processo eletroquímico que reduz a seção transversal dos elementos. Adicionalmente, a fadiga ocorre devido a ciclos repetidos de carga, levando à nucleação e propagação de trincas. Similarmente, a deformação plástica acontece quando as tensões ultrapassam o limite de escoamento do material. Por fim, a ruptura pode ser frágil ou dúctil, dependendo da taxa de carregamento e da temperatura. Portanto, cada tipo exige técnicas específicas de identificação. Dessa forma, a classificação adequada orienta a escolha dos métodos de inspeção e reforço.
| Tipo de falha | Causa principal | Indicador visual | Método de detecção |
|---|---|---|---|
| Corrosão | Umidade, agentes químicos | Ferrugem, cavidades | Inspeção visual, ultrassom |
| Fadiga | Cargas cíclicas | Trincas finas, marcas de praia | Ensaios não destrutivos |
| Deformação | Sobrecarga, flambagem | Empenamento, desalinhamento | Nivelamento, análise estrutural |
| Ruptura | Choque térmico, sobrecarga | Fratura completa | Análise fractográfica |
Impacto econômico e de segurança das falhas não detectadas
Evidentemente, as consequências de uma falha não identificada podem ser catastróficas. Em primeiro lugar, do ponto de vista econômico, uma parada não programada de uma planta industrial pode gerar perdas milionárias. Notavelmente, segundo dados da ABECE, 30% dos acidentes com estruturas metálicas no Brasil entre 2023 e 2025 tiveram origem em falhas de corrosão não diagnosticadas.
Além disso, os custos com reparos emergenciais são tipicamente 4 a 5 vezes maiores que os de manutenção preventiva. Por outro lado, o impacto em segurança é ainda mais grave: vidas humanas estão em risco. Consequentemente, a implementação de rotinas de inspeção periódica reduz drasticamente a probabilidade de colapso. Assim, investir em diagnóstico é uma decisão estratégica e ética.
Normas técnicas para inspeção de estruturas metálicas
Para garantir a confiabilidade das inspeções, é fundamental seguir normas técnicas consolidadas. Em primeiro lugar, a ABNT NBR 8800:2023 estabelece os critérios de projeto e execução de estruturas de aço. Adicionalmente, a NBR 15764:2020 trata de ensaios não destrutivos em soldas. Similarmente, a NBR 14762:2010 aborda perfis formados a frio. No âmbito internacional, a ASTM E1444 e a ISO 9712 são referências para certificação de inspetores. Dessa forma, o conhecimento dessas normas é indispensável para um laudo técnico válido. Portanto, qualquer profissional que atue na área deve atualizar-se constantemente.
Responsabilidade legal do proprietário e do engenheiro
A legislação brasileira impõe responsabilidades claras quanto à segurança estrutural. Em primeiro lugar, o Código Civil (Lei 10.406/2002) estabelece que o proprietário responde pelos danos causados por ruína do edifício, se não realizar as devidas manutenções. Ademais, o CREA exige que engenheiros elaborem Anotações de Responsabilidade Técnica (ART) para cada serviço de inspeção. Consequentemente, a omissão na identificação de falhas pode resultar em processos civis e criminais. Por outro lado, a perícia técnica geralmente analisa se as boas práticas foram seguidas. Portanto, documentar cada etapa da inspeção é uma proteção legal essencial.
Tipos Principais de Falhas em Estruturas Metálicas

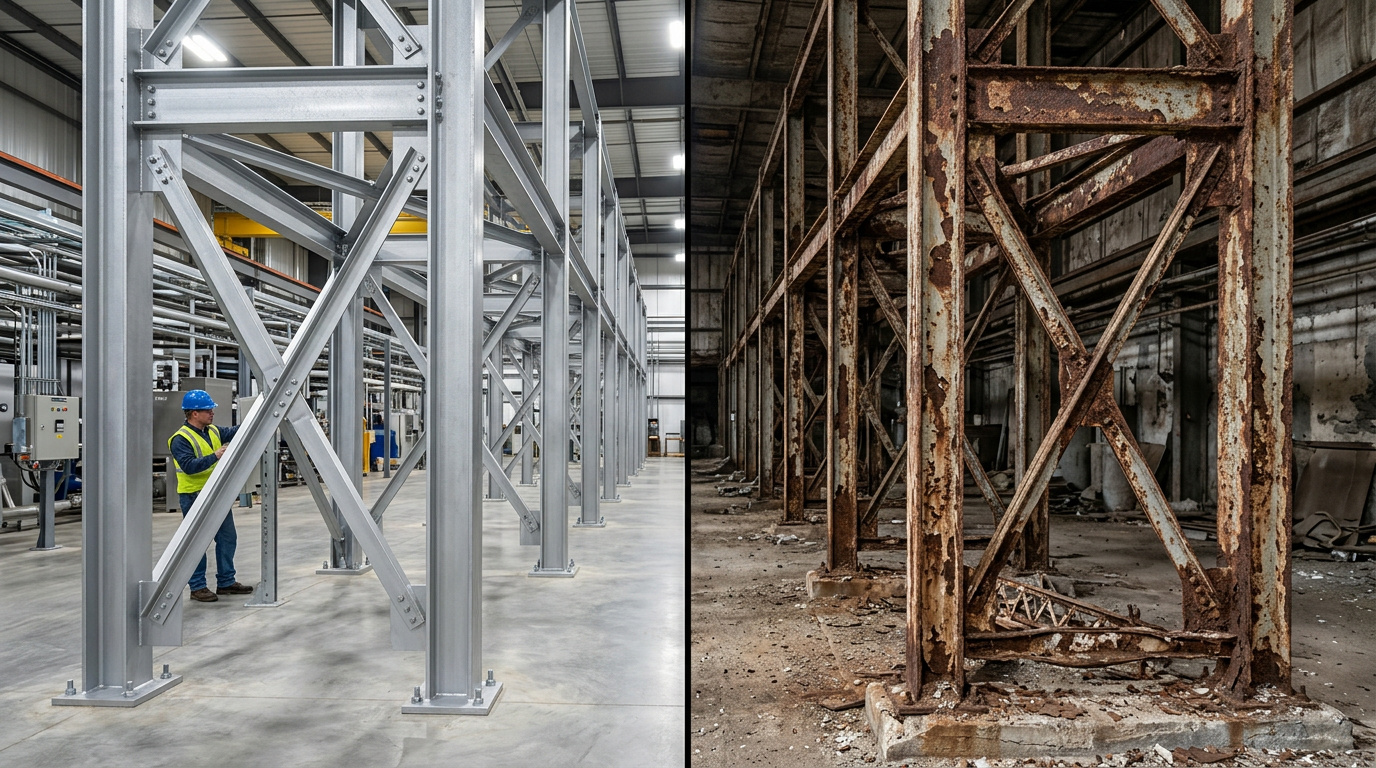

Corrosão em estruturas: tipos, mecanismos e velocidade de progressão
A corrosão é, indubitavelmente, a causa mais comum de degradação em estruturas metálicas. Em primeiro lugar, distinguem-se três tipos principais: corrosão uniforme, que reduz a espessura de maneira homogênea; corrosão localizada (pites), que forma cavidades profundas; e corrosão galvânica, que ocorre quando metais diferentes estão em contato. Além disso, a corrosão sob tensão combina esforços mecânicos e ataque químico.
Dessa forma, a velocidade de progressão depende de fatores ambientais como umidade, temperatura e presença de cloretos. Por exemplo, em atmosferas industriais, a taxa de corrosão do aço carbono pode chegar a 0,2 mm/ano, enquanto em ambientes rurais é tipicamente inferior a 0,05 mm/ano. Consequentemente, a medição periódica da espessura é indispensável.
Fadiga de materiais: ciclos de carga e limite de resistência
A fadiga é um fenômeno progressivo que ocorre sob carregamentos cíclicos. Em primeiro lugar, o processo inicia-se com a nucleação de microtrincas em pontos de concentração de tensão. Posteriormente, essas trincas propagam-se até que a seção remanescente não suporte mais a carga aplicada.
De forma similar, o limite de fadiga (ou endurance limit) representa o nível de tensão abaixo do qual o material pode suportar um número infinito de ciclos sem falhar. Para o aço estrutural, esse limite é tipicamente 50% da resistência à tração. Contudo, a presença de corrosão ou defeitos de solda reduz drasticamente esse valor. Portanto, o controle de ciclos de carga é essencial em projetos de pontes, guindastes e equipamentos sujeitos a vibrações.
Deformação plástica e flambagem em elementos estruturais
A deformação plástica ocorre quando as tensões ultrapassam o limite de escoamento do material, resultando em deformações permanentes. Em primeiro lugar, isso pode ser causado por sobrecarga acidental, recalque de fundações ou variação térmica. Similarmente, a flambagem é um fenômeno de instabilidade que acontece em elementos comprimidos esbeltos, como pilares e barras de treliças. A flambagem pode ocorrer mesmo com tensões abaixo do escoamento, dependendo da relação de esbeltez. Dessa forma, a identificação de desalinhamentos ou curvaturas em pilares deve ser tratada como prioridade. Consequentemente, a análise teórica (como a fórmula de Euler) auxilia na determinação da carga crítica.
Falhas em soldas: porosidade, trincas e falta de fusão
As soldas são pontos críticos em estruturas metálicas, pois concentram tensões e podem apresentar defeitos. Em primeiro lugar, a porosidade é causada por gases aprisionados durante a solidificação. Além disso, as trincas podem surgir a quente (durante o resfriamento) ou a frio (após a soldagem). Similarmente, a falta de fusão ocorre quando o metal de adição não se funde adequadamente com o metal base ou entre passes. Dessa forma, a inspeção visual é o primeiro passo, mas ensaios não destrutivos são necessários para detectar defeitos internos. Portanto, a qualificação dos soldadores e o controle dos parâmetros de soldagem são fundamentais.
Ruptura frágil e dúctil: diferenças e indicadores
A ruptura frágil ocorre de forma súbita, com pouca ou nenhuma deformação plástica, e é característica de materiais com baixa tenacidade. Em contraste, a ruptura dúctil envolve deformação plástica significativa, com estricção e coalescência de microvazios. Em primeiro lugar, os indicadores de ruptura frágil incluem superfícies de fratura planas e brilhantes, enquanto a ruptura dúctil apresenta superfícies fibrosas e opacas. Além disso, fatores como baixas temperaturas, altas taxas de deformação e presença de entalhes favorecem o comportamento frágil. Dessa forma, a seleção de materiais com boa tenacidade à fratura (como aços ARBL) é essencial em aplicações críticas.
Métodos Visuais e Preliminares de Identificação em Estruturas
Inspeção visual sistemática: procedimentos e ferramentas
A inspeção visual é o método mais acessível e frequentemente o primeiro a ser aplicado. Em primeiro lugar, o inspetor deve percorrer toda a estrutura, observando cada elemento com atenção. Para tanto, ferramentas como lupa, lanterna, câmera fotográfica e medidor de espessura portátil são indispensáveis. Adicionalmente, é recomendável seguir um checklist sistemático que inclua a verificação de soldas, conexões, revestimentos e pontos de acúmulo de água. Dessa forma, garante-se que nenhum ponto crítico seja negligenciado. Consequentemente, a inspeção visual bem conduzida pode detectar aproximadamente 70% das falhas superficiais.
Identificação de sinais de corrosão superficial e profunda
Os sinais de corrosão variam conforme o estágio de evolução. Em primeiro lugar, a corrosão superficial se manifesta como manchas avermelhadas (ferrugem) ou pontos de bolhas na pintura. Posteriormente, com o avanço, surgem cavidades, escamas e perda de material. De forma similar, a corrosão profunda pode não ser visível externamente, mas revela-se por meio de fissuras ou abaulamentos na superfície. Dessa forma, o inspetor deve estar atento a áreas onde há acúmulo de água ou detritos, como cantoneiras e regiões de solda. Portanto, a identificação precoce permite a intervenção antes que a redução de espessura comprometa a capacidade estrutural.
Detecção de deformações, desalinhamentos e deslocamentos
Deformações visíveis são indicadores claros de que a estrutura está sofrendo esforços além do previsto. Em primeiro lugar, deve-se observar empenamentos (curvaturas) em vigas e pilares. Além disso, desalinhamentos em conexões parafusadas ou soldadas sugerem movimentação diferencial. Similarmente, deslocamentos de apoios ou juntas de dilatação indicam possíveis problemas de fundação ou sobrecarga. Dessa forma, o uso de fio de prumo, nível e trena auxilia na quantificação dessas anomalias. Consequentemente, o registro fotográfico com escala é essencial para o laudo técnico.
Análise de manchas, eflorescência e produtos de corrosão
Além dos sinais óbvios de ferrugem, outras manifestações podem indicar problemas. Em primeiro lugar, as manchas escuras ou oleosas podem revelar vazamentos de fluidos que aceleram a corrosão. Adicionalmente, a eflorescência (depósito branco) em concreto adjacente sugere infiltração de água, que pode atingir a estrutura metálica embutida. Similarmente, a presença de produtos de corrosão como ferrugem alaranjada (óxido de ferro) ou negra (sulfeto) indica diferentes ambientes corrosivos. Dessa forma, a análise química desses resíduos pode ajudar a identificar a causa raiz. Portanto, o inspetor deve coletar amostras quando necessário.
Documentação fotográfica e mapeamento de danos em estruturas
A documentação adequada é crucial para o monitoramento ao longo do tempo. Em primeiro lugar, cada anomalia identificada deve ser fotografada com escala e identificação do local. Além disso, recomenda-se elaborar um mapa de danos sobre o desenho estrutural, indicando a posição e a severidade de cada falha. Similarmente, a criação de um banco de imagens organizado por data permite comparar a evolução dos defeitos. Dessa forma, o laudo técnico se torna mais robusto e defensável. Consequentemente, a documentação fotográfica é uma ferramenta indispensável para a gestão da manutenção.
Tecnologias Avançadas de Diagnóstico
Ultrassom: medição de espessura e detecção de descontinuidades
O ultrassom é uma das técnicas mais versáteis para inspeção de estruturas metálicas. Em princípio, baseia-se na emissão de ondas sonoras de alta frequência que se propagam pelo material e são refletidas por descontinuidades ou pela face oposta. Em primeiro lugar, a medição de espessura por ultrassom permite quantificar a perda de material causada por corrosão. Adicionalmente, a técnica é capaz de detectar trincas internas, inclusões e delaminações em soldas e chapas. Dessa forma, é possível avaliar áreas de difícil acesso ou onde a corrosão não é visível externamente. Consequentemente, o ultrassom é ferramenta obrigatória em inspeções periódicas.
Termografia infravermelha: identificação de anomalias térmicas
A termografia utiliza câmeras infravermelhas para medir a temperatura superficial das estruturas. Em primeiro lugar, anomalias térmicas podem indicar acúmulo de umidade, corrosão ativa ou concentração de tensões. Adicionalmente, a técnica é especialmente útil para inspecionar revestimentos e isolamentos sem contato direto. Dessa forma, a termografia permite identificar áreas com diferenças de temperatura que podem estar associadas a defeitos. Contudo, é importante realizar a inspeção em condições controladas (carga aplicada, hora do dia) para evitar falsos positivos. Portanto, a termografia complementa outros métodos não destrutivos.
Análise de vibrações: diagnóstico de fadiga e instabilidade
A análise de vibrações é empregada para monitorar a integridade de estruturas dinâmicas, como pontes, torres e máquinas. Em primeiro lugar, sensores acelerômetros são fixados em pontos estratégicos para registrar os modos de vibração. Alterações nas frequências naturais ou na amplitude indicam perda de rigidez ou aparecimento de trincas. Adicionalmente, a técnica pode detectar fadiga antes que ocorra a ruptura. Dessa forma, o monitoramento contínuo permite programar intervenções antes da falha. Consequentemente, a análise de vibrações é amplamente utilizada em pontes metálicas de grande vão.
Radiografia e tomografia computadorizada para inspeção interna
A radiografia industrial utiliza raios-X ou raios gama para obter imagens internas de componentes metálicos. Em primeiro lugar, é capaz de revelar porosidades, inclusões e trincas em soldas e peças fundidas. Adicionalmente, a tomografia computadorizada oferece uma reconstrução tridimensional do interior, permitindo medições precisas de defeitos. Dessa forma, essas técnicas são empregadas em componentes críticos, como conexões de equipamentos sob pressão. Contudo, exigem procedimentos rigorosos de segurança radiológica e operadores certificados. Portanto, seu uso é reservado a situações onde outros métodos não são conclusivos.
Drones e visão computacional em inspeção de estruturas
Nos últimos anos, o uso de drones revolucionou a inspeção de grandes estruturas metálicas, como pontes, torres e coberturas. Em primeiro lugar, equipados com câmeras de alta resolução e sensores, os drones podem acessar áreas de difícil alcance com segurança. Adicionalmente, a visão computacional baseada em inteligência artificial permite a análise automatizada das imagens, identificando trincas, corrosão e deformações. Dessa forma, reduz-se o tempo de inspeção e o risco para os inspetores. Consequentemente, empresas como a Barbosa Estrutural têm incorporado essa tecnologia em seus serviços, oferecendo diagnósticos mais rápidos e precisos.
Avaliação de Soldas e Conexões em Estruturas
Inspeção visual de soldas: critérios de aceitação
A inspeção visual de soldas segue critérios definidos por normas, como a ISO 5817 e a ABNT NBR 15764. Em primeiro lugar, o inspetor deve verificar a geometria do cordão (largura, altura, convexidade) e a ausência de mordeduras, trincas e porosidade superficial. Além disso, a penetração na raiz e a fusão lateral devem ser adequadas. Dessa forma, a solda é classificada em níveis B (rigoroso), C (intermediário) ou D (moderado), dependendo da aplicação. Consequentemente, a inspeção visual é o primeiro filtro antes da aplicação de ensaios mais avançados.
Ensaios não destrutivos em soldas: líquido penetrante e partículas magnéticas
Quando a inspeção visual não é conclusiva, recorre-se a ensaios complementares. Em primeiro lugar, o ensaio por líquido penetrante consiste na aplicação de um líquido colorido ou fluorescente sobre a superfície, que penetra em descontinuidades abertas. Após a remoção do excesso, um revelador torna visíveis as indicações. Similarmente, o ensaio por partículas magnéticas utiliza um campo magnético e partículas finas para detectar trincas superficiais e subsuperficiais em materiais ferromagnéticos. Dessa forma, esses métodos são rápidos e de baixo custo, sendo amplamente utilizados em campo. Portanto, todo inspetor de soldas deve dominá-los.
Identificação de trincas, porosidade e falta de fusão
A identificação precisa dos tipos de descontinuidades é essencial para avaliar a severidade. Em primeiro lugar, trincas podem ser longitudinais, transversais ou em cratera, e geralmente requerem reparo imediato. A porosidade se apresenta como pequenos orifícios agrupados ou dispersos, podendo ser aceitável até certo limite conforme a norma. Já a falta de fusão aparece como uma linha escura entre o metal de solda e o metal base ou entre passes. Dessa forma, a interpretação correta das indicações depende da experiência do inspetor e do conhecimento da norma aplicável. Consequentemente, a certificação do profissional é fundamental.
| Descontinuidade | Aspecto visual | Causa provável | Ação recomendada |
|---|---|---|---|
| Trinca | Linha fina, geralmente reta | Tensões residuais, hidrogênio | Reparo imediato |
| Porosidade | Pequenos orifícios | Gases aprisionados | Avaliar densidade |
| Falta de fusão | Linha escura na interface | Baixa corrente, ângulo inadequado | Remoção e ressoldagem |
| Mordedura | Entalhe na borda do cordão | Técnica incorreta | Usinar ou adicionar passe |
Avaliação de conexões parafusadas: afrouxamento e corrosão
As conexões parafusadas são amplamente utilizadas em estruturas metálicas, especialmente em montagens de campo. Em primeiro lugar, os principais problemas são o afrouxamento (perda de torque) e a corrosão das superfícies de contato. Além disso, a fadiga dos parafusos pode ocorrer em ligações sujeitas a carregamentos cíclicos. Dessa forma, a inspeção visual deve verificar se há porcas soltas, marcas de desgaste ou ferrugem na rosca. Adicionalmente, o uso de torquímetro para verificar o torque residual é recomendado. Consequentemente, a manutenção periódica dessas conexões é indispensável.
Requalificação de soldadores e procedimentos de soldagem
A qualidade da solda depende diretamente da qualificação do soldador e da adequação do procedimento. Em primeiro lugar, normas como a ASME Seção IX e a ISO 9606-1 estabelecem os requisitos para qualificação de soldadores. Além disso, cada serviço de soldagem deve ser acompanhado de uma Especificação de Procedimento de Soldagem (EPS) qualificada. Dessa forma, a repetição de defeitos em uma mesma obra indica a necessidade de requalificação da mão de obra ou revisão do procedimento. Portanto, a gestão da qualidade da soldagem é responsabilidade do engenheiro supervisor.
Plano de Ação e Reforço de Estruturas Metálicas
Elaboração de laudo técnico: conteúdo e responsabilidades
O laudo técnico é o documento formal que registra os resultados da inspeção e as recomendações. Em primeiro lugar, ele deve conter a identificação da estrutura, data da inspeção, descrição dos métodos utilizados, registro fotográfico e conclusões. Além disso, é obrigatório indicar o grau de severidade de cada anomalia e as ações corretivas propostas. Dessa forma, o laudo serve como base para decisões de investimento e manutenção. O engenheiro que assina o laudo assume responsabilidade técnica e legal pelo conteúdo. Portanto, a elaboração deve ser criteriosa e baseada em normas.
Priorização de intervenções: matriz de risco
Nem todas as falhas identificadas exigem ação imediata; é necessário priorizar com base no risco. Em primeiro lugar, a matriz de risco combina a probabilidade de falha com a consequência (econômica e de segurança). Dessa forma, as falhas são classificadas em:
- Falhas de alto risco: exigem intervenção urgente (prazo < 30 dias)
- Falhas de médio risco: devem ser programadas (prazo 30-180 dias)
- Falhas de baixo risco: podem ser monitoradas (prazo > 180 dias)
Adicionalmente, a matriz pode incluir fatores como acessibilidade e custo do reparo. Consequentemente, essa ferramenta otimiza o uso dos recursos financeiros e humanos.
Opções de reforço em estruturas: encamisamento, adição de elementos, substituição
Quando a falha compromete a capacidade portante, o reforço estrutural é necessário. Em primeiro lugar, o encamisamento metálico consiste em adicionar chapas ou perfis soldados ao redor do elemento danificado. Alternativamente, a adição de novos elementos (vigas, pilares, contraventamentos) redistribui as cargas. Similarmente, a substituição de elementos é indicada quando a degradação é generalizada. Nos últimos anos, o uso de fibra de carbono (PRFC) tem se difundido para reforço de vigas e pilares, devido à sua leveza e alta resistência. Dessa forma, a escolha da técnica depende da análise estrutural e do orçamento.
| Técnica de reforço | Vantagens | Desvantagens | Aplicação típica |
|---|---|---|---|
| Encamisamento metálico | Alta resistência, durabilidade | Peso adicional, corrosão | Pilares, vigas |
| Adição de novos elementos | Redistribuição de cargas | Alteração arquitetônica | Lajes, coberturas |
| Fibra de carbono (PRFC) | Leve, alta resistência, rápida execução | Custo elevado, necessidade de mão de obra especializada | Vigas, lajes, pilares |
| Substituição de elementos | Solução definitiva | Interrupção prolongada | Estruturas com corrosão generalizada |
Cronograma de execução e monitoramento pós-intervenção
Após a definição das intervenções, a equipe estabelece um cronograma detalhado. Em primeiro lugar, consideramos prazos para projeto executivo, aquisição de materiais, mobilização, execução e liberação. Adicionalmente, planejamos o monitoramento pós-intervenção, incluindo novas inspeções periódicas para verificar a eficácia do reforço. Dessa forma, realizamos uma inspeção completa seis meses após a conclusão e, posteriormente, a cada doze meses. Consequentemente, mantemos um histórico de intervenções atualizado para alimentar o plano de manutenção.
Custos estimados e ROI de intervenções preventivas
Investir em inspeção e manutenção preventiva gera retorno financeiro significativo. Em primeiro lugar, dados de mercado (2023-2026) indicam que o custo de uma inspeção periódica representa apenas 2% a 5% do valor de uma substituição total. Além disso, a manutenção preventiva pode aumentar a vida útil da estrutura em 15 a 20 anos.
Por outro lado, o reparo emergencial de uma falha grave pode custar 10 a 20 vezes mais do que a manutenção programada. Dessa forma, o ROI das inspeções preventivas é tipicamente positivo no médio prazo. Portanto, proprietários de indústrias e gestores de ativos devem incluir a inspeção estrutural no orçamento anual como investimento, e não como despesa.
Conclusão
Inicialmente, este guia percorreu os fundamentos das falhas em estruturas metálicas, os tipos mais comuns — corrosão, fadiga, deformação e ruptura — e os métodos visuais para identificação precoce. Dessa forma, avançamos para as tecnologias avançadas de diagnóstico, como ultrassom e termografia, e detalhamos a avaliação de soldas e conexões. Por fim, apresentamos um plano de ação completo, com opções de reforço e cronograma de manutenção.
Adicionalmente, a identificação precisa de falhas previne acidentes graves e reduz significativamente os custos com paradas não programadas. Consequentemente, o mercado reflete essa urgência: as buscas por diagnóstico estrutural cresceram 34% nos últimos dois anos, e a demanda por laudos técnicos aumentou 47% no mesmo período. Similarmente, empresas que investem em inspeção preventiva reduzem em até 60% os gastos com reparos emergenciais.
