Saber como escolher estrutura metálica para galpão industrial é essencial para garantir segurança, durabilidade e economia na sua construção. Por isso, engenheiros e empresários buscam informações técnicas antes de tomar essa decisão estratégica. Todavia, muitos projetos enfrentam problemas por desconhecer os critérios corretos de seleção. Ou seja, escolher estrutura metálica para galpão industrial exige análise de vãos livres, cargas, normas técnicas e capacidade dos fornecedores. Sendo assim, uma escolha bem fundamentada evita retrabalhos, atrasos e custos imprevistos. Pois, a estrutura metálica é o elemento mais crítico de qualquer galpão industrial.
O mercado brasileiro de estruturas metálicas para galpões industriais cresce a cada ano, impulsionado pelo agronegócio, logística e indústria. Entretanto, a variedade de opções de perfis, sistemas construtivos e fornecedores pode gerar dúvidas. Porque escolher estrutura metálica para galpão industrial envolve definir o tipo de pórtico, a bitola dos perfis, o sistema de cobertura e os contraventamentos. Ademais, é preciso considerar as cargas de vento (NBR 6123), as sobrecargas de equipamentos e as exigências de segurança contra incêndio. Assim, uma escolha técnica bem feita determina o sucesso do empreendimento. Portanto, continue a leitura e descubra como acertar na decisão.
A Barbosa Estrutural é referência em projeto de estrutura metálica para galpões industriais em todo o Brasil. Pois, nossa equipe de engenheiros especialistas dimensiona cada estrutura conforme a NBR 8800. Desse modo, você recebe o projeto ideal para seu galpão, com a melhor relação custo-benefício. E ainda, indicamos os melhores fabricantes e montadores. Por isso, somos a escolha certa para seu projeto.
Definição dos vãos livres e dimensões
A definição dos vãos é o primeiro passo para escolher estrutura metálica para galpão industrial. Por isso, a Barbosa Estrutural explica como determinar as dimensões ideais para cada tipo de operação. Pois, o vão livre define o layout interno, a circulação de máquinas e a capacidade de armazenagem. Desse modo, a escolha começa pelo planejamento do espaço. Portanto, confira os detalhes abaixo.
O vão livre de um galpão industrial é a distância entre pilares sem obstruções internas. Ou seja, galpões com pórticos rígidos alcançam vãos de 10 a 25 metros com economia de aço. Sendo assim, galpões com treliças metálicas podem vencer até 50 metros sem pilares internos. Ademais, o pé-direito varia de 6 a 20 metros conforme a necessidade de empilhadeiras, pontes rolantes ou equipamentos. Contudo, a Barbosa Estrutural dimensiona cada vão conforme a operação do cliente.
A Barbosa Estrutural sabe que definir os vãos corretamente é fundamental para escolher estrutura metálica para galpão industrial. Pois, nossa equipe analisa as necessidades de cada operação. Desse modo, o projeto é otimizado desde o início. Continue lendo e veja os detalhes.
Vão livre entre pilares
- O vão livre padrão para galpões industriais varia de 15 a 30 metros entre pilares.
- Pois, vãos maiores permitem melhor circulação de empilhadeiras e caminhões.
- Desse modo, o layout interno fica mais flexível para diferentes operações.
- Portanto, a Barbosa Estrutural recomenda definir o vão conforme o fluxo logístico.
- Sendo assim, o vão livre impacta diretamente a produtividade do galpão.
Pé-direito e altura útil
- O pé-direito ideal para galpões industriais varia de 8 a 14 metros.
- Pois, a altura deve permitir empilhamento de cargas e operação de pontes rolantes.
- Desse modo, quanto maior o pé-direito, maior a capacidade de armazenagem vertical.
- Contudo, a Barbosa Estrutural dimensiona a altura exata para cada tipo de operação.
- Portanto, o pé-direito deve considerar os equipamentos e a Empilhadeira.
Comprimento e largura do galpão
- O comprimento e a largura são definidos pela área total necessária para a operação.
- Pois, galpões mais largos exigem pórticos com maior capacidade estrutural.
- Desse modo, a proporção entre largura e comprimento impacta o custo por m².
- Portanto, a Barbosa Estrutural recomenda módulos de 20m a 30m de largura.
- Sendo assim, galpões muito largos podem exigir pilares internos.
Inclinação da cobertura
- A inclinação do telhado metálico varia de 5% a 20% conforme o tipo de telha.
- Pois, telhas trapezoidais exigem inclinação mínima de 10% para escoamento.
- Desse modo, inclinações menores reduzem o volume de aço na estrutura.
- Contudo, a Barbosa Estrutural calcula a inclinação ideal para cada região.
- Portanto, a inclinação impacta o custo e o escoamento de águas pluviais.
Módulos e repetição estrutural
- Galpões modulares com vãos repetitivos reduzem o custo de fabricação e montagem.
- Pois, a repetição dos pórticos otimiza o corte e a soldagem dos perfis.
- Desse modo, a distância entre pórticos (modulação) fica entre 5m e 8m.
- Portanto, a Barbosa Estrutural projeta módulos padronizados para economia.
- Assim, a padronização reduz o custo total da estrutura metálica.

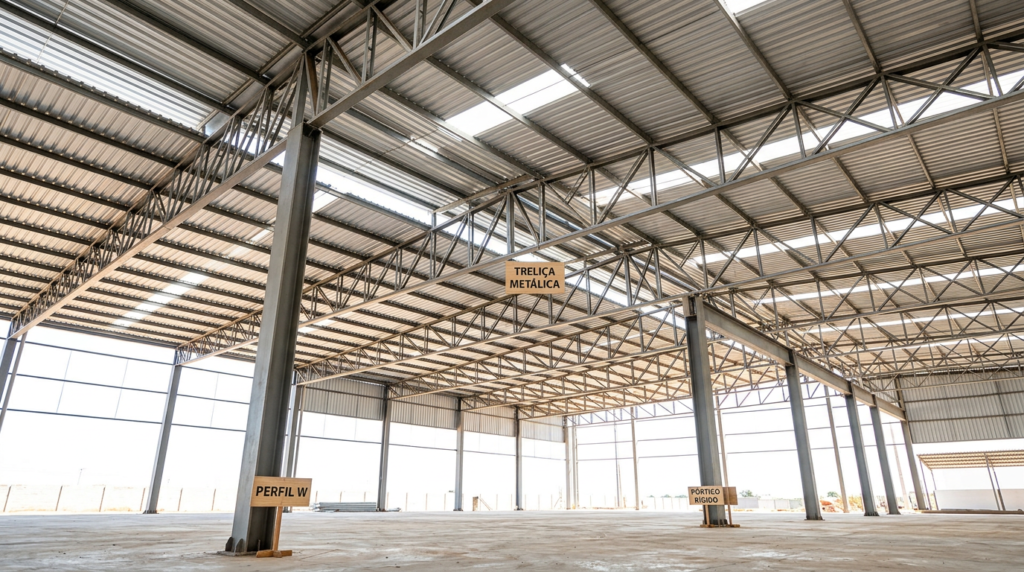

Tipos de sistemas estruturais metálicos
Conhecer os sistemas ajuda a escolher estrutura metálica para galpão industrial com mais segurança. Por isso, a Barbosa Estrutural apresenta os principais tipos de sistemas estruturais disponíveis no mercado. Pois, cada sistema atende a necessidades específicas de vão, carga e custo. Desse modo, você seleciona a solução mais adequada. Portanto, confira os sistemas abaixo.
Os sistemas estruturais para galpões industriais se dividem em pórticos rígidos, treliças metálicas e perfis formados a frio. Ou seja, os pórticos rígidos com perfis laminados W são os mais comuns para vãos de 15 a 25 metros. Sendo assim, as treliças metálicas (tesouras) são indicadas para vãos acima de 25 metros, chegando a 50 metros. Ademais, os perfis U enrijecidos (formados a frio) são econômicos para galpões de pequeno porte. Contudo, a Barbosa Estrutural recomenda o sistema mais adequado para cada projeto.
A Barbosa Estrutural domina todos os sistemas e orienta sobre como escolher estrutura metálica para galpão industrial. Pois, nossa equipe conhece as vantagens de cada solução. Desse modo, a escolha é técnica e precisa. Continue lendo e veja os sistemas.
Pórticos rígidos com perfis laminados
- Os pórticos rígidos são o sistema mais comum para galpões de médio porte.
- Pois, utilizam perfis laminados W ou I com ligações parafusadas ou soldadas.
- Desse modo, o vão livre típico varia de 15 a 25 metros com economia de aço.
- Portanto, a Barbosa Estrutural recomenda pórticos para galpões logísticos e industriais.
- Sendo assim, é a solução mais equilibrada entre custo e desempenho.
Treliças metálicas (tesouras)
- As treliças metálicas são indicadas para galpões com grandes vãos acima de 25 metros.
- Pois, as tesouras em perfis tubulares ou cantoneiras distribuem cargas eficientemente.
- Desse modo, é possível vencer vãos de até 50 metros sem pilares intermediários.
- Contudo, a Barbosa Estrutural recomenda treliças para galpões com grande área livre.
- Portanto, as treliças são a solução ideal para centros de distribuição.
Perfis U enrijecidos (formados a frio)
- Os perfis U enrijecidos são econômicos para galpões de pequeno porte.
- Pois, o aço é mais leve e o custo por tonelada é menor que os laminados.
- Desse modo, são ideais para galpões de até 12 metros de vão.
- Portanto, a Barbosa Estrutural recomenda perfis U para galpões leves.
- Sendo assim, a economia é o principal benefício deste sistema.
Estrutura mista (aço + concreto)
- O sistema misto combina pilares de concreto com vigas e tesouras metálicas.
- Pois, os pilares de concreto oferecem maior resistência ao fogo e à corrosão.
- Desse modo, a cobertura metálica reduz o peso total da estrutura.
- Contudo, a Barbosa Estrutural recomenda estrutura mista para regiões litorâneas.
- Portanto, a estrutura mista alia resistência e durabilidade.
Estrutura com ponte rolante
- Galpões com pontes rolantes exigem estruturas reforçadas com vigas de rolamento.
- Pois, as vigas de rolamento devem suportar cargas dinâmicas de até 100 toneladas.
- Desse modo, a estrutura principal é dimensionada para absorver os esforços da ponte.
- Portanto, a Barbosa Estrutural projeta estruturas compatíveis com pontes rolantes.
- Assim, cada sistema estrutural atende a uma necessidade específica.
Critérios técnicos para seleção dos perfis
Os critérios técnicos são essenciais para escolher estrutura metálica para galpão industrial com segurança. Por isso, a Barbosa Estrutural apresenta os fatores que devem ser considerados na seleção dos perfis. Pois, cada perfil de aço tem propriedades mecânicas específicas que influenciam a resistência. Desse modo, a escolha correta garante a estabilidade da estrutura. Portanto, confira os critérios abaixo.
A seleção dos perfis metálicos deve considerar a resistência do aço, a bitola e o momento de inércia. Ou seja, os perfis laminados W e I são dimensionados conforme os esforços de flexão e compressão. Sendo assim, a NBR 8800 estabelece os critérios de dimensionamento para cada tipo de perfil. Ademais, as cargas de vento seguem a NBR 6123 e impactam diretamente a bitola dos pilares. Contudo, a Barbosa Estrutural realiza o dimensionamento completo com softwares homologados.
A Barbosa Estrutural aplica critérios rigorosos para escolher estrutura metálica para galpão industrial. Pois, nossa equipe sabe que a escolha errada compromete a segurança. Desse modo, garantimos a qualidade em cada projeto. Continue lendo e veja os critérios.
Resistência do aço (ASTM A36 ou A572)
- O aço ASTM A36 é o mais comum e tem resistência de 250 MPa ao escoamento.
- Pois, o aço ASTM A572 Grau 50 tem resistência de 345 MPa para cargas elevadas.
- Desse modo, o aço A572 permite perfis mais leves e econômicos para mesma carga.
- Portanto, a Barbosa Estrutural especifica o tipo de aço conforme a necessidade.
- Sendo assim, a resistência do aço impacta o peso e o custo da estrutura.
Bitola dos perfis laminados
- Os perfis W variam de W150 a W610 conforme a altura da alma.
- Pois, perfis maiores suportam maiores cargas e vãos mais longos.
- Desse modo, a bitola é definida pelo momento fletor máximo calculado.
- Contudo, a Barbosa Estrutural otimiza a bitola para reduzir o peso de aço.
- Portanto, a bitola correta economiza material sem comprometer a resistência.
Cargas de vento (NBR 6123)
- As cargas de vento variam conforme a região, topografia e altura do galpão.
- Pois, a NBR 6123 define velocidades básicas de vento para cada região do Brasil.
- Desse modo, galpões em regiões litorâneas exigem perfis mais robustos.
- Portanto, a Barbosa Estrutural calcula as cargas de vento em cada projeto.
- Sendo assim, o vento é um dos principais carregamentos em galpões industriais.
Sobrecargas de equipamentos
- Equipamentos como pontes rolantes, monovias e calhas geram sobrecargas localizadas.
- Pois, as vigas de rolamento devem ser dimensionadas para cargas dinâmicas e fadiga.
- Desse modo, a estrutura principal é reforçada nos pontos de ancoragem.
- Contudo, a Barbosa Estrutural considera todas as sobrecargas no dimensionamento.
- Portanto, as cargas de equipamentos impactam a bitola dos perfis.
Contraventamentos e estabilidade global
- Os contraventamentos horizontais e verticais garantem a estabilidade do galpão.
- Pois, os ventos laterais e as imperfeições geométricas exigem contraventamentos.
- Desse modo, o contraventamento distribui as cargas horizontais entre os pórticos.
- Portanto, a Barbosa Estrutural projeta contraventamentos em todas as direções.
- Assim, a estabilidade global é garantida pelo sistema de contraventamento.
Normas técnicas e certificações
As normas técnicas são obrigatórias para escolher estrutura metálica para galpão industrial com responsabilidade. Por isso, a Barbosa Estrutural apresenta as principais normas que regem o projeto e a execução. Pois, o cumprimento das normas garante a segurança legal e técnica da estrutura. Desse modo, o projeto tem validade perante o CREA. Portanto, confira as normas abaixo.
O projeto de estrutura metálica para galpão industrial deve seguir rigorosamente as normas técnicas brasileiras. Ou seja, a NBR 8800 é a norma principal para projeto de estruturas de aço e mistas. Sendo assim, a NBR 6123 define as forças devidas ao vento para cada região. Ademais, a NBR 14762 trata dos perfis formados a frio, e a NBR 6120 estabelece as cargas mínimas. Contudo, a Barbosa Estrutural projeta todas as estruturas em conformidade com as normas vigentes.
A Barbosa Estrutural segue todas as normas para escolher estrutura metálica para galpão industrial. Pois, nossa equipe emite laudos técnicos e ART de todos os projetos. Desse modo, o cliente recebe uma estrutura regularizada. Continue lendo e veja as normas.
NBR 8800 – Projeto de estruturas de aço
- A NBR 8800 é a norma principal para dimensionamento de estruturas metálicas.
- Pois, estabelece critérios de estados limites últimos e de serviço.
- Desse modo, o dimensionamento considera resistência, flambagem e deslocamentos.
- Portanto, a Barbosa Estrutural projeta todas as estruturas conforme a NBR 8800.
- Sendo assim, a NBR 8800 é a base técnica de todo projeto.
NBR 6123 – Forças devidas ao vento
- A NBR 6123 define as cargas de vento conforme a localização e geometria do galpão.
- Pois, a velocidade básica do vento varia de 30 m/s a 50 m/s conforme a região.
- Desse modo, a pressão dinâmica do vento impacta o dimensionamento dos pilares.
- Contudo, a Barbosa Estrutural calcula as cargas de vento para cada projeto.
- Portanto, a NBR 6123 é essencial para a segurança contra ventos fortes.
NBR 14762 – Perfis formados a frio
- A NBR 14762 estabelece critérios para perfis U enrijecidos e cantoneiras.
- Pois, a flambagem local dos perfis de parede fina exige verificações específicas.
- Desse modo, o dimensionamento considera a instabilidade da seção transversal.
- Portanto, a Barbosa Estrutural segue a NBR 14762 para perfis leves.
- Sendo assim, a norma garante a segurança dos perfis formados a frio.
NBR 6120 – Cargas para edificações
- A NBR 6120 define as cargas mínimas permanentes e acidentais.
- Pois, as sobrecargas de uso variam conforme o tipo de atividade industrial.
- Desse modo, galpões com estoque pesado exigem cargas acidentais maiores.
- Contudo, a Barbosa Estrutural considera as cargas conforme a operação.
- Portanto, a NBR 6120 é a referência para definição das cargas.
ART e responsabilidade técnica
- Todo projeto estrutural deve ter ART registrada no CREA.
- Pois, a ART atesta a responsabilidade técnica do engenheiro pelo projeto.
- Desse modo, o cliente tem garantia legal da conformidade normativa.
- Portanto, a Barbosa Estrutural emite ART de todos os projetos.
- Assim, a documentação técnica garante a regularidade da obra.
Como a Barbosa Estrutural projeta seu galpão
A Barbosa Estrutural é a parceira ideal para escolher estrutura metálica para galpão industrial com excelência. Por isso, apresentamos como nossa equipe de engenheiros realiza o projeto completo. Pois, combinamos expertise técnica com softwares de cálculo estrutural homologados. Desse modo, você recebe um projeto otimizado e seguro. Portanto, confira como trabalhamos.
A Barbosa Estrutural oferece um serviço completo de projeto de estrutura metálica para galpões industriais. Ou seja, nossa equipe realiza o levantamento de cargas, dimensiona os perfis, elabora o projeto executivo e emite o laudo técnico. Sendo assim, o cliente recebe o projeto estrutural, o Memorial de Cálculo e a ART. Ademais, indicamos fabricantes e montadores de confiança em cada região. Contudo, cada projeto é único e recebe atendimento personalizado.
A Barbosa Estrutural é referência em projeto de estrutura metálica porque dominamos como escolher estrutura metálica para galpão industrial. Pois, nossa equipe transforma requisitos em projetos reais. Desse modo, o cliente constrói com confiança. Continue lendo e veja como trabalhamos.
Levantamento de cargas e requisitos
- Realizamos o levantamento completo de todas as cargas atuantes no galpão.
- Pois, consideramos cargas permanentes, acidentais, de vento e de equipamentos.
- Desse modo, o dimensionamento parte de dados reais e precisos.
- Portanto, a Barbosa Estrutural segue a NBR 6120 e a NBR 6123.
- Sendo assim, o levantamento completo é a base do projeto seguro.
Dimensionamento estrutural completo
- Dimensionamos cada pilar, viga, treliça e contraventamento conforme a NBR 8800.
- Pois, a escolha entre perfis laminados ou formados a frio depende dos vãos.
- Desse modo, otimizamos o peso de aço para reduzir o custo sem comprometer a segurança.
- Contudo, a Barbosa Estrutural utiliza softwares de cálculo estrutural homologados.
- Portanto, o dimensionamento preciso garante economia e segurança.
Projeto executivo e detalhamento
- Elaboramos o projeto executivo completo com plantas de fabricação e montagem.
- Pois, o detalhamento inclui ligações parafusadas ou soldadas, conforme a necessidade.
- Desse modo, o fabricante recebe todas as informações para produzir com precisão.
- Portanto, a Barbosa Estrutural entrega projetos prontos para execução.
- Sendo assim, o detalhamento evita erros na fabricação e montagem.
Memorial de Cálculo e ART
- Emitimos Memorial de Cálculo completo com todas as verificações e equações.
- Pois, o memorial inclui verificação de estados limites últimos e de serviço.
- Desse modo, o cliente tem documentação técnica completa do projeto.
- Contudo, a Barbosa Estrutural registra ART de todos os projetos no CREA.
- Portanto, a documentação técnica garante a regularidade da obra.
Indicação de fabricantes e montadores
- Indicamos fabricantes de estruturas metálicas e montadores em todo o Brasil.
- Pois, nossa equipe conhece as empresas com capacidade técnica comprovada.
- Desse modo, o cliente contrata fornecedores confiáveis com tranquilidade.
- Portanto, a Barbosa Estrutural recomenda parceiros de qualidade.
- Assim, o serviço completo garante que seu galpão seja construído com excelência.
Estrutura metálica para galpão industrial
Saber como escolher estrutura metálica para galpão industrial é fundamental para garantir segurança, durabilidade e economia no seu investimento. Pois, como vimos ao longo deste guia completo, a escolha correta envolve múltiplos fatores técnicos que devem ser analisados com cuidado. Por isso, recapitulamos os pontos principais para você.
A definição dos vãos livres e dimensões é o primeiro passo, incluindo vão entre pilares, pé-direito, comprimento, inclinação da cobertura e modulação. Desse modo, o layout interno fica otimizado para a operação.
Os tipos de sistemas estruturais incluem pórticos rígidos (vãos de 15 a 25m), treliças metálicas (vãos de 25 a 50m), perfis U enrijecidos (até 12m), estrutura mista e estruturas com ponte rolante. Ou seja, cada sistema atende a necessidades específicas.
Os critérios técnicos para seleção dos perfis incluem resistência do aço, bitola dos perfis, cargas de vento, sobrecargas de equipamentos e contraventamentos. Sendo assim, o dimensionamento correto garante a estabilidade.
As normas técnicas e certificações obrigatórias incluem NBR 8800, NBR 6123, NBR 14762, NBR 6120 e ART no CREA. Portanto, o projeto deve estar em conformidade com todas as normas.
A Barbosa Estrutural oferece serviço completo com levantamento de cargas, dimensionamento, projeto executivo, Memorial de Cálculo, ART e indicação de fornecedores. Pois, somos referência em projeto de estrutura metálica no Brasil.
A Barbosa Estrutural é a parceira ideal para seu galpão industrial. Pois, projetamos sua estrutura com excelência, garantindo a melhor escolha técnica e econômica. Desse modo, oferecemos a melhor solução para seu negócio.
