Saber qual a carga máxima suportada por uma laje treliçada de 12cm é essencial para projetar uma estrutura segura e econômica. Por isso, engenheiros e construtores precisam entender os fatores que determinam a capacidade de carga desse sistema. Todavia, muitos profissionais desconhecem os limites reais de sobrecarga da laje H12.
Ou seja, a carga máxima laje treliçada 12cm suportada depende de múltiplos fatores técnicos que vão além da simples altura da vigota. Sendo assim, é fundamental considerar o vão livre, o intereixo entre vigotas, o tipo de enchimento e a armação treliçada. Pois, a laje treliçada H12 é uma das mais utilizadas em construções residenciais e comerciais leves no Brasil.
A laje treliçada de 12 cm de altura, conhecida como H12, é fabricada com vigotas de concreto armadas com treliça de aço triangular. Entretanto, a capacidade de carga final não depende apenas da altura da vigota. Porque a carga máxima suportada por uma laje treliçada de 12cm é influenciada pelo espaçamento entre vigotas (intereixo), pela bitola da armação treliçada (TR8 ou TR12), pelo tipo de enchimento (cerâmica ou EPS) e pela espessura da capa de concreto.
Ademais, o vão livre da laje e a resistência do concreto (FCK) são variáveis determinantes. Assim, conhecer a carga máxima laje treliçada 12cm suportada é indispensável para o dimensionamento correto. Portanto, continue a leitura e descubra os valores reais.
A Barbosa Estrutural é referência em projeto estrutural de lajes treliçadas e realiza o cálculo preciso da carga máxima laje treliçada 12cm suportada. Pois, nossa equipe de engenheiros dimensiona cada laje conforme as NBR 6118 e NBR 14859. Desse modo, garantimos que sua laje suporte as cargas previstas com segurança. E ainda, fornecemos Memorial de Cálculo e ART do projeto. Por isso, somos a escolha certa para seu projeto.
Fatores que influenciam a carga da laje H12
Conhecer os fatores ajuda a entender a carga máxima laje treliçada 12cm suportada em cada projeto. Por isso, a Barbosa Estrutural apresenta os principais elementos que determinam a capacidade de carga da laje H12. Pois, cada fator tem impacto direto na resistência final da estrutura. Desse modo, você saberá quais variáveis considerar no dimensionamento. Portanto, confira os fatores abaixo.
A carga máxima suportada por uma laje treliçada de 12cm não é um valor fixo e universal. Ou seja, ela varia conforme o vão livre, o intereixo, o tipo de enchimento, a armação treliçada e a capa de concreto. Sendo assim, uma laje H12 com enchimento cerâmico suporta cargas diferentes de uma com EPS, devido ao peso próprio distinto. Ademais, vãos maiores reduzem a capacidade de carga, enquanto vãos menores permitem sobrecargas mais altas. Contudo, a Barbosa Estrutural calcula a carga exata para cada projeto.
A Barbosa Estrutural conhece todos os fatores que impactam a carga máxima laje treliçada 12cm suportada. Pois, nossa equipe dimensiona cada variável no projeto estrutural. Desse modo, o resultado é preciso e seguro. Continue lendo e veja os fatores.
Vão livre da laje
- O vão livre é a distância entre os apoios da laje (vigas ou paredes).
- Pois, quanto maior o vão, menor a carga máxima suportada pela laje H12.
- Desse modo, uma laje H12 com vão de 4m suporta mais carga que uma com vão de 6m.
- Portanto, a Barbosa Estrutural considera o vão exato no dimensionamento.
- Sendo assim, o vão livre é o principal fator determinante da carga.
Intereixo entre vigotas
- O intereixo é o espaçamento entre os centros das vigotas treliçadas.
- Pois, intereixos menores (40 cm) distribuem melhor as cargas que intereixos maiores (50 cm).
- Desse modo, quanto menor o intereixo, maior a capacidade de carga da laje.
- Contudo, a Barbosa Estrutural define o intereixo conforme a NBR 14859.
- Portanto, o intereixo ideal balanceia carga e economia.
Tipo de enchimento
- O enchimento pode ser lajota cerâmica ou EPS (isopor), com pesos diferentes.
- Pois, a lajota cerâmica tem peso médio de 180 kg/m² na laje H12.
- Desse modo, o EPS reduz o peso próprio para aproximadamente 140 kg/m², liberando carga útil.
- Portanto, a Barbosa Estrutural recomenda o enchimento conforme a necessidade de carga.
- Sendo assim, o EPS permite maior carga acidental disponível.
Bitola da armação treliçada
- A armação pode ser TR8 (aço de 8mm) ou TR12 (aço de 12mm nos banzos).
- Pois, armações TR12 são mais resistentes e suportam maiores cargas e vãos.
- Desse modo, para cargas elevadas, a Barbosa Estrutural especifica armação TR12.
- Portanto, a bitola da treliça impacta diretamente a capacidade estrutural.
- Sendo assim, armações mais robustas permitem maior carga máxima.
Espessura da capa de concreto
- A capa de concreto sobre as vigotas varia de 4 a 5 cm de espessura.
- Pois, a capa mais espessa aumenta a rigidez e a resistência da laje.
- Desse modo, capas de 5 cm permitem cargas maiores que capas de 4 cm.
- Contudo, a Barbosa Estrutural especifica a capa conforme o projeto.
- Portanto, a espessura da capa de concreto é fator relevante na carga máxima.

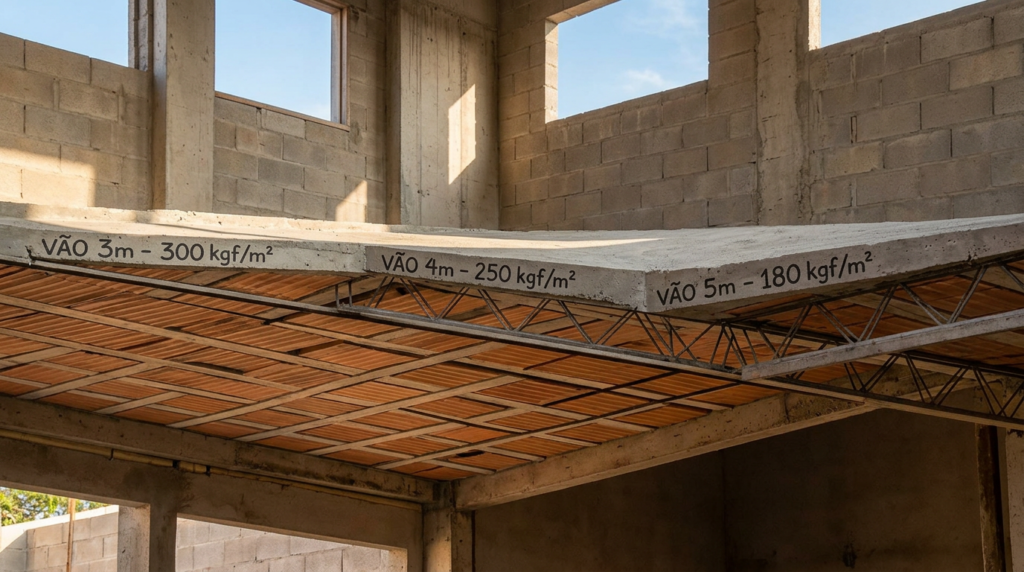

Carga máxima para diferentes vãos da laje H12
Conhecer os valores práticos ajuda a estimar a carga máxima laje treliçada 12cm suportada em cada situação. Por isso, a Barbosa Estrutural apresenta uma tabela referencial de capacidades para diferentes vãos. Pois, cada vão livre tem um limite de carga específico que deve ser respeitado. Desse modo, você tem uma base confiável para o planejamento inicial. Portanto, confira os valores abaixo.
A carga máxima suportada por uma laje treliçada de 12cm varia significativamente conforme o vão livre e o tipo de enchimento. Ou seja, para vãos de até 4 metros, a laje H12 pode suportar sobrecargas acidentais de até 300 kgf/m². Sendo assim, para vãos de 5 metros, a capacidade cai para aproximadamente 200 kgf/m². Ademais, com vãos de 6 metros, a sobrecarga máxima recomendada é de 150 kgf/m². Contudo, esses valores são referenciais e cada projeto deve ser calculado individualmente.
A Barbosa Estrutural realiza o cálculo exato da carga máxima laje treliçada 12cm suportada para cada vão específico. Pois, nossa equipe considera todas as variáveis do projeto. Desse modo, o valor final é preciso e seguro. Continue lendo e veja os valores.
Vão de 3 metros — carga máxima
- Para vão de 3m, a laje H12 suporta sobrecarga acidental de 300 a 400 kgf/m².
- Pois, vãos curtos distribuem melhor as cargas e reduzem os momentos fletores.
- Desse modo, é possível utilizar a laje H12 para áreas com carga elevada.
- Portanto, a Barbosa Estrutural recomenda esse vão para garagens e depósitos leves.
- Sendo assim, o vão de 3m é o mais favorável para carga máxima.
Vão de 4 metros — carga máxima
- Para vão de 4m, a laje H12 suporta sobrecarga acidental de 200 a 300 kgf/m².
- Pois, o aumento do vão reduz a capacidade proporcionalmente.
- Desse modo, atende perfeitamente dormitórios, salas e cozinhas com folga.
- Contudo, a Barbosa Estrutural verifica a flecha para esse vão.
- Portanto, o vão de 4m é o mais comum para projetos residenciais.
Vão de 5 metros — carga máxima
- Para vão de 5m, a laje H12 suporta sobrecarga acidental de 150 a 200 kgf/m².
- Pois, vãos de 5 metros exigem verificação cuidadosa de flecha e fissuração.
- Desse modo, é indicado para salas amplas e áreas comerciais leves.
- Portanto, a Barbosa Estrutural recomenda armação TR12 para esse vão.
- Sendo assim, a capacidade reduz, mas ainda atende usos residenciais.
Vão de 6 metros — carga máxima
- Para vão de 6m, a laje H12 suporta sobrecarga acidental de 100 a 150 kgf/m².
- Pois, vãos de 6 metros estão no limite prático da laje H12.
- Desse modo, é recomendável usar armação adicional e capa de 5 cm.
- Contudo, a Barbosa Estrutural avalia se a laje H12 é adequada ou se H16 é melhor.
- Portanto, vãos de 6m exigem projeto estrutural cuidadoso.
Vão acima de 6 metros
- Para vãos acima de 6m, a laje H12 geralmente não é recomendada.
- Pois, a flecha excessiva e a baixa capacidade de carga comprometem o desempenho.
- Desse modo, para vãos maiores, a Barbosa Estrutural recomenda laje H16 ou protendida.
- Portanto, vãos acima de 6m exigem soluções estruturais mais robustas.
- Assim, a laje H12 tem limite prático de 6m para cargas residenciais.
Cargas permanentes e acidentais na laje H12
Entender a diferença entre cargas ajuda a calcular a carga máxima laje treliçada 12cm suportada corretamente. Por isso, a Barbosa Estrutural explica os tipos de carga que atuam sobre a laje H12. Pois, cada tipo de carga tem origem e impacto diferentes no dimensionamento. Desse modo, você saberá distinguir peso próprio, revestimentos e sobrecarga de uso. Portanto, confira os detalhes abaixo.
As cargas atuantes em uma laje treliçada se dividem em permanentes e acidentais. Ou seja, as cargas permanentes incluem o peso próprio da laje, contrapiso, revestimento, forro e paredes que se apoiam sobre ela. Sendo assim, as cargas acidentais são as sobrecargas de uso: móveis, pessoas, equipamentos e veículos. Ademais, a NBR 6120 define os valores mínimos de carga acidental para cada tipo de edificação. Contudo, a Barbosa Estrutural considera todas as cargas no dimensionamento.
A Barbosa Estrutural calcula cada tipo de carga para determinar a carga máxima laje treliçada 12cm suportada. Pois, nossa equipe segue rigorosamente a NBR 6120. Desse modo, o dimensionamento considera todas as solicitações. Continue lendo e veja os tipos de carga.
Peso próprio da laje H12
- O peso próprio da laje H12 com enchimento cerâmico é de aproximadamente 214 kg/m².
- Pois, com enchimento EPS, o peso cai para cerca de 172 kg/m².
- Desse modo, o peso próprio é a principal carga permanente da laje.
- Portanto, a Barbosa Estrutural calcula o peso próprio exato de cada projeto.
- Sendo assim, o tipo de enchimento impacta diretamente o peso próprio.
Cargas de revestimento
- O contrapiso e o piso final adicionam carga permanente sobre a laje.
- Pois, um contrapiso de 3 cm pesa aproximadamente 60 kg/m².
- Desse modo, pisos cerâmicos adicionam 15 a 20 kg/m², e porcelanato até 30 kg/m².
- Contudo, a Barbosa Estrutural considera o revestimento especificado no projeto.
- Portanto, o revestimento deve ser previsto no cálculo estrutural.
Carga de paredes sobre a laje
- Paredes de alvenaria apoiadas sobre a laje geram cargas lineares significativas.
- Pois, uma parede de tijolos de 15 cm pesa aproximadamente 250 kg/m linear.
- Desse modo, a laje H12 deve ser reforçada nas regiões com paredes.
- Portanto, a Barbosa Estrutural considera as paredes no cálculo estrutural.
- Sendo assim, a posição das paredes influencia a carga máxima disponível.
Carga acidental residencial
- A NBR 6120 define 150 kgf/m² para dormitórios, salas e cozinhas.
- Pois, áreas de serviço e lavanderias exigem 200 kgf/m² conforme a norma.
- Desse modo, a laje H12 atende facilmente a carga residencial padrão.
- Contudo, a Barbosa Estrutural verifica a compatibilidade com o vão.
- Portanto, a carga acidental residencial é a mais comum para laje H12.
Carga acidental comercial
- Para escritórios e salas comerciais, a NBR 6120 define 250 kgf/m².
- Pois, lojas e áreas com acesso público exigem 300 a 400 kgf/m².
- Desse modo, a laje H12 com vãos de até 4m atende cargas comerciais leves.
- Portanto, a Barbosa Estrutural recomenda verificar a capacidade para uso comercial.
- Assim, a carga acidental varia conforme o tipo de ocupação.
Como calcular a carga máxima da laje H12
Saber calcular ajuda a verificar a carga máxima laje treliçada 12cm suportada em cada projeto. Por isso, a Barbosa Estrutural apresenta o passo a passo do cálculo estrutural da laje H12. Pois, o dimensionamento correto garante segurança e economia. Desse modo, você entende o processo técnico. Portanto, confira o passo a passo abaixo.
O cálculo da carga máxima de uma laje treliçada de 12cm segue as prescrições das NBR 6118 e NBR 14859. Ou seja, o engenheiro calcula o peso próprio, soma as cargas permanentes, adiciona a carga acidental e verifica os estados limites. Sendo assim, o momento fletor máximo é comparado com a resistência da seção mista (vigota + capa). Ademais, a flecha deve ser limitada a L/250 para evitar deformações excessivas. Contudo, a Barbosa Estrutural utiliza softwares especializados para o cálculo preciso.
A Barbosa Estrutural domina o cálculo da carga máxima laje treliçada 12cm suportada. Pois, nossa equipe realiza todas as verificações normativas. Desse modo, o resultado é um projeto seguro e otimizado. Continue lendo e veja como calcular.
Calcule o peso próprio total
- Some o peso da vigota, do enchimento e da capa de concreto.
- Pois, o peso próprio da laje H12 com cerâmica é ≈ 214 kg/m².
- Desse modo, o peso próprio é a primeira parcela da carga total.
- Portanto, a Barbosa Estrutural calcula o peso próprio com precisão.
- Sendo assim, o peso próprio varia com o tipo de enchimento escolhido.
Adicione as cargas permanentes
- Some contrapiso, revestimento, forro e paredes apoiadas.
- Pois, essas cargas somam geralmente 100 a 150 kg/m² adicionais.
- Desse modo, a carga permanente total fica entre 270 e 360 kg/m².
- Contudo, a Barbosa Estrutural considera cada elemento individualmente.
- Portanto, as cargas permanentes devem ser previstas no projeto.
Adicione a carga acidental
- Conforme a NBR 6120, a carga acidental é definida pelo uso da edificação.
- Pois, para uso residencial, a carga acidental mínima é de 150 kgf/m².
- Desse modo, a carga total (permanente + acidental) é a solicitante.
- Portanto, a Barbosa Estrutural aplica a carga acidental conforme o uso.
- Sendo assim, a carga acidental é definida no início do projeto.
Verifique o momento fletor
- O momento fletor máximo é calculado com a carga total sobre o vão.
- Pois, a fórmula para laje unidirecional é M = (q x L²) / 8.
- Desse modo, o momento deve ser menor que a resistência da seção de concreto.
- Contudo, a Barbosa Estrutural verifica o momento em cada seção.
- Portanto, o momento fletor determina a armadura necessária.
Verifique a flecha admissível
- A flecha máxima admissível é L/250 para lajes residenciais.
- Pois, a flecha calculada deve ser menor que esse limite.
- Desse modo, a inércia da seção mista garante a rigidez da laje.
- Portanto, a Barbosa Estrutural verifica a flecha em todos os projetos.
- Assim, a verificação da flecha garante o conforto e a segurança.
Como a Barbosa Estrutural dimensiona sua laje H12
A Barbosa Estrutural é a parceira ideal para calcular a carga máxima laje treliçada 12cm suportada em cada projeto. Por isso, apresentamos como nossa equipe realiza o dimensionamento completo. Pois, combinamos engenharia estrutural com softwares de cálculo homologados. Desse modo, você recebe um projeto seguro e otimizado. Portanto, confira como trabalhamos.
A Barbosa Estrutural oferece um serviço completo de dimensionamento de lajes treliçadas H12, desde o levantamento de cargas até a emissão do laudo técnico. Ou seja, nossa equipe calcula a carga máxima exata, especifica as vigotas, o intereixo e a armadura necessária. Sendo assim, o cliente recebe o projeto estrutural, o Memorial de Cálculo e a ART. Ademais, indicamos fornecedores de materiais e acompanhamos a execução quando necessário. Contudo, cada projeto é único e recebe atendimento personalizado.
A Barbosa Estrutural é referência no dimensionamento da carga máxima laje treliçada 12cm suportada. Pois, nossa equipe conhece todas as variáveis do cálculo estrutural. Desse modo, garantimos segurança e economia. Continue lendo e veja como trabalhamos.
Levantamento de cargas completo
- Realizamos o levantamento de todas as cargas atuantes na laje H12.
- Pois, consideramos peso próprio, revestimentos, paredes e sobrecarga de uso.
- Desse modo, o cálculo parte de dados reais e precisos.
- Portanto, a Barbosa Estrutural segue a NBR 6120 para as cargas mínimas.
- Sendo assim, o levantamento de cargas é a base do dimensionamento.
Dimensionamento estrutural da laje
- Calculamos a altura necessária, o intereixo e o tipo de armação treliçada.
- Pois, o dimensionamento considera o vão, a carga total e a resistência do concreto.
- Desse modo, definimos se a laje H12 atende ou se é necessário H16.
- Contudo, a Barbosa Estrutural otimiza o dimensionamento para reduzir custos.
- Portanto, o dimensionamento estrutural é o núcleo do projeto.
Memorial de Cálculo e pranchas
- Emitimos Memorial de Cálculo completo com todas as fórmulas e verificações.
- Pois, o memorial inclui verificação de ELU, ELS, flecha e fissuração.
- Desse modo, o cliente tem documentação técnica completa do projeto.
- Portanto, a Barbosa Estrutural entrega pranchas executivas detalhadas.
- Sendo assim, a documentação técnica é completa e normatizada.
Especificação dos materiais
- Especificamos o tipo de vigota, armação, enchimento e concreto necessários.
- Pois, cada material deve atender às especificações do projeto.
- Desse modo, o cliente compra exatamente o que o projeto determina.
- Contudo, a Barbosa Estrutural indica fornecedores de qualidade.
- Portanto, a especificação correta evita erros na compra dos materiais.
Laudo técnico e ART
- Emitimos laudo técnico de conformidade com ART registrada no CREA.
- Pois, o laudo atesta que o projeto atende a todas as normas técnicas.
- Desse modo, o cliente tem garantia documental da segurança do projeto.
- Portanto, a Barbosa Estrutural registra ART para todos os projetos.
- Assim, a documentação técnica garante a regularidade da obra.
Carga máxima suportada por uma laje treliçada de 12cm
Saber qual a carga máxima suportada por uma laje treliçada de 12cm é fundamental para projetar uma estrutura segura, econômica e dentro das normas. Pois, como vimos ao longo deste guia completo, a capacidade de carga da laje H12 depende de múltiplos fatores que devem ser calculados individualmente. Por isso, recapitulamos os pontos principais para você.
Os fatores que influenciam a carga da laje H12 incluem vão livre, intereixo, tipo de enchimento, bitola da armação treliçada e espessura da capa de concreto. Desse modo, cada projeto tem uma capacidade específica.
A carga máxima para diferentes vãos varia de 300 a 400 kgf/m² para vãos de 3m, passando por 200 a 300 kgf/m² para 4m, 150 a 200 kgf/m² para 5m, e 100 a 150 kgf/m² para 6m. Ou seja, quanto maior o vão, menor a capacidade de carga.
A Barbosa Estrutural oferece serviço completo com levantamento de cargas, dimensionamento estrutural, Memorial de Cálculo, especificação de materiais e laudo técnico com ART. Pois, somos referência em projeto de lajes treliçadas.
A Barbosa Estrutural é a parceira ideal para o dimensionamento da sua laje treliçada H12. Pois, calculamos a carga máxima exata, projetamos a solução mais econômica e garantimos a segurança estrutural. Desse modo, sua obra terá a melhor engenharia.
