O cálculo de estrutura metálica estrutural de cobertura é uma etapa essencial em projetos estruturais modernos. Ele é amplamente aplicado em edificações industriais, comerciais e residenciais. Além disso, envolve análise técnica detalhada e não apenas estimativa de materiais.
Esse processo considera cargas atuantes, comportamento estrutural e geometria da cobertura. Também exige o atendimento a normas técnicas específicas. Portanto, garante segurança, eficiência e viabilidade construtiva.
A quantificação envolve não apenas perfis principais, mas também terças, contraventamentos e ligações. Além disso, inclui fixadores e elementos secundários. Assim, trata-se de uma análise integrada do sistema estrutural.
A engenharia moderna utiliza modelagem computacional e normas como a ABNT NBR 8800. Também considera ações como vento, peso próprio e sobrecargas. Dessa forma, o cálculo se torna mais preciso e normatizado.
Empresas especializadas contribuem para maior precisão e otimização de custos. Isso reduz desperdícios e falhas executivas. Portanto, o projeto ganha maior confiabilidade e desempenho.
Fundamentos do Cálculo Estrutural em Coberturas Metálicas
Antes de iniciar qualquer processo de quantificação de materiais, é indispensável compreender os fundamentos do comportamento estrutural de uma cobertura metálica. Isso ocorre porque o cálculo não é apenas geométrico, mas essencialmente físico e mecânico.
As estruturas metálicas trabalham predominantemente sob esforços de tração, compressão, flexão e cisalhamento. Portanto, a forma como esses esforços são distribuídos influencia diretamente o tipo e a quantidade de material necessário.
Além disso, o aço apresenta características específicas, como alta resistência mecânica e baixo peso próprio, o que permite vencer grandes vãos com menor volume de material. Entretanto, essa eficiência depende de um dimensionamento correto, pois o material também é sensível à flambagem e instabilidades locais.
Conceito de Ação e Reação Estrutural
Em qualquer estrutura de cobertura, as cargas aplicadas são transferidas até os apoios. Além disso, geram reações que equilibram o sistema estrutural.
Nesse fluxo, as cargas verticais incluem peso próprio e sobrecargas. Já as ações horizontais envolvem vento e esforços laterais. Em seguida, essas ações chegam aos apoios.
As reações nas fundações garantem o equilíbrio global da estrutura. Além disso, ocorre distribuição de esforços internos entre os elementos. Esse processo define o comportamento estrutural.
Assim, compreender esse caminho de cargas permite definir elementos estruturais com maior precisão. Dessa forma, o dimensionamento se torna mais seguro e eficiente.
Tipos de Esforços Atuantes em Coberturas Metálicas
As coberturas metálicas são submetidas a diferentes esforços atuando simultaneamente, o que exige análise integrada no cálculo estrutural. As vigas principais trabalham em flexão, devido à distribuição das cargas ao longo dos vãos. Os pilares atuam principalmente à compressão, conduzindo as cargas verticais até a fundação.
Os contraventamentos resistem principalmente à tração, garantindo estabilidade frente às ações horizontais, como o vento. Já as ligações estruturais trabalham sob cisalhamento, permitindo a transferência eficiente de esforços entre os elementos. Cada componente atua de forma complementar no sistema estrutural.
A intensidade desses esforços define diretamente o dimensionamento da estrutura. Assim, maiores solicitações exigem perfis mais robustos. Consequentemente, o consumo de material aumenta conforme a demanda estrutural.
Influência da Geometria no Consumo de Materiais
A geometria da cobertura é um dos fatores mais relevantes no cálculo estrutural, pois influencia diretamente a distribuição de esforços e o comportamento global da estrutura. Além disso, define o nível de eficiência do sistema e o consumo total de materiais ao longo do projeto.
Nesse contexto, destacam-se a inclinação do telhado, que interfere no escoamento de cargas; o vão livre entre apoios, que impacta diretamente o dimensionamento dos perfis; o tipo de apoio, que pode ser engastado ou rotulado; e a modulação estrutural, que organiza a distribuição dos elementos. Assim, coberturas com grandes vãos livres exigem perfis mais robustos ou sistemas de treliças, o que aumenta o consumo de material. Por outro lado, geometrias mais eficientes reduzem esforços internos e otimizam o uso do aço.
Normas Técnicas Aplicáveis ao Cálculo Estrutural
O cálculo de estruturas metálicas deve obrigatoriamente seguir normas técnicas específicas, que garantem segurança e padronização dos resultados.
- Projeto de estruturas de aço — ABNT NBR 8800
- Ações do vento em edificações — ABNT NBR 6123
- Combinações de ações — ABNT NBR 8681
- Critérios de estados limites últimos e de serviço
Essas normas estabelecem parâmetros para dimensionamento, combinações de cargas e coeficientes de segurança. Portanto, ignorá-las compromete diretamente a integridade estrutural.
Levantamento de Cargas e Definição Preliminar de Materiais Estruturais
O levantamento de cargas é uma das etapas mais críticas no cálculo de estrutura metálica de cobertura, pois determina toda a base do dimensionamento. Sem essa etapa bem executada, qualquer quantificação de materiais se torna imprecisa.
As cargas atuantes em uma cobertura metálica são classificadas em permanentes, variáveis e ambientais. Cada uma delas deve ser analisada separadamente e depois combinada conforme critérios normativos.
Cargas Permanentes na Estrutura Metálica
As cargas permanentes são aquelas que atuam continuamente sobre a estrutura ao longo de toda a sua vida útil, mantendo-se praticamente constantes e previsíveis. Além disso, elas formam a base do dimensionamento estrutural, pois representam o peso próprio do sistema e de todos os elementos fixos associados.
Nesse contexto, incluem-se o peso próprio dos perfis metálicos, que constitui uma das parcelas mais relevantes; o peso das telhas de cobertura, que varia conforme o sistema adotado; os elementos de fixação e acessórios, que embora pontuais, acumulam contribuição significativa; e, ainda, as instalações permanentes integradas à estrutura. Dessa forma, essas cargas podem ser calculadas com base em tabelas de fabricantes e propriedades físicas dos materiais, o que garante maior precisão no dimensionamento.
Cargas Variáveis e de Utilização Estrutural
As cargas variáveis, por sua vez, dependem das condições de uso da estrutura e das situações temporárias às quais ela pode ser submetida ao longo do tempo. Assim, apresentam maior incerteza em comparação às cargas permanentes e exigem maior atenção no processo de dimensionamento.
Nesse sentido, consideram-se as cargas associadas à manutenção periódica da cobertura, os equipamentos temporários utilizados em intervenções, o acesso técnico de trabalhadores e, ainda, eventuais sobrecargas não permanentes. Embora menos constantes, essas ações devem ser rigorosamente consideradas no cálculo estrutural, sempre com aplicação de fatores de segurança adequados, a fim de garantir desempenho seguro.
Ação do Vento em Estruturas Metálicas
O vento constitui uma das ações mais críticas no dimensionamento de coberturas metálicas, especialmente em estruturas leves e com grandes áreas de exposição. Além disso, sua intensidade pode variar significativamente conforme a geometria e a altura da edificação.
Dessa forma, observa-se a pressão positiva atuando sobre as superfícies expostas; a sucção em bordas e cantos, que pode gerar esforços de arrancamento; os efeitos de turbulência em grandes vãos; e, ainda, a influência direta da altura da edificação sobre a intensidade das forças atuantes. Portanto, o cálculo da ação do vento pode aumentar significativamente o consumo de materiais estruturais, principalmente em elementos de estabilização como contraventamentos.
Combinação de Cargas no Dimensionamento Estrutural
As cargas estruturais não atuam de forma isolada, mas sim em combinação, seguindo critérios normativos que buscam representar cenários reais de solicitação. Além disso, essas combinações são fundamentais para a definição dos esforços máximos de projeto.
Nesse contexto, consideram-se combinações entre cargas permanentes e vento, cargas permanentes e sobrecargas, situações críticas de projeto e estados limites de serviço. Assim, essas combinações determinam os esforços máximos que a estrutura deve suportar, influenciando diretamente o dimensionamento e, consequentemente, o quantitativo de aço necessário.

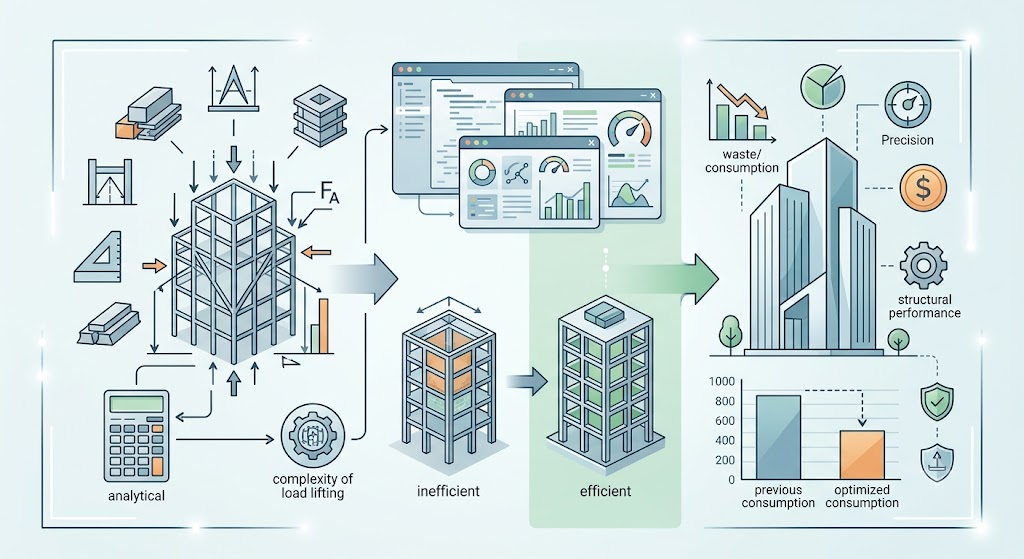

Importância do Suporte Técnico Especializado
Diante da complexidade envolvida no levantamento de cargas e da sua influência direta no consumo de materiais, o suporte técnico especializado torna-se um fator decisivo para a qualidade do projeto estrutural.
Nesse sentido, a Barbosa Estrutural atua com metodologias avançadas de cálculo estrutural, integrando análise técnica e otimização de materiais para garantir maior precisão nos esforços atuantes. Além disso, essa abordagem permite reduzir desperdícios, melhorar a eficiência estrutural e equilibrar desempenho técnico e viabilidade econômica. Dessa forma, o projeto atinge um nível superior de confiabilidade e racionalização.
Sistemas Estruturais de Coberturas Metálicas e sua Influência no Quantitativo
O tipo de sistema estrutural adotado em uma cobertura metálica é um dos principais determinantes da quantidade de material necessário, uma vez que cada configuração apresenta um comportamento distinto na forma de distribuição de esforços internos. Além disso, essa escolha impacta diretamente a rigidez global, a estabilidade e o nível de redundância estrutural exigido.
Nesse contexto, torna-se evidente que a definição do sistema não é apenas uma decisão geométrica ou arquitetônica. Pelo contrário, trata-se de uma decisão estrutural e econômica, pois influencia simultaneamente o peso total da estrutura, o custo de fabricação, o tempo de montagem e o grau de complexidade executiva. Portanto, qualquer definição equivocada nessa etapa pode gerar aumentos significativos no quantitativo final de aço.
Coberturas com Vigas Simples (Sistemas Isostáticos)
Os sistemas estruturais mais simples utilizam vigas biapoiadas e são geralmente aplicados em vãos menores, nos quais a simplicidade construtiva e a previsibilidade de cálculo são prioritárias.
Dessa forma, apresentam uma estrutura de cálculo mais direta, com menor complexidade analítica e maior facilidade de dimensionamento. Consequentemente, tendem a apresentar menor consumo de aço estrutural quando comparados a sistemas mais complexos. Entretanto, existe uma limitação natural de vão livre, o que restringe sua aplicação em projetos de maior porte. Além disso, há maior uso de perfis laminados ou soldados, selecionados de acordo com a capacidade resistente necessária. Assim, esse tipo de sistema tende a reduzir o quantitativo global, porém, à medida que o vão aumenta, exige perfis progressivamente mais robustos.
Estruturas Treliçadas
As treliças são amplamente utilizadas em coberturas metálicas de médio e grande vão, principalmente quando se busca otimização estrutural associada à redução de peso próprio.
Nesse cenário, destacam-se a distribuição eficiente de esforços, que melhora o desempenho global da estrutura; a redução do peso próprio, que contribui para menor solicitação nas fundações; a maior complexidade de fabricação, devido ao elevado número de componentes; e, ainda, o alto número de barras e ligações, que impacta diretamente o detalhamento executivo. Assim, embora sejam mais leves em termos de aço principal, as treliças aumentam significativamente o número de elementos secundários e conexões, o que influencia diretamente o quantitativo total e o custo de montagem.
Sistemas Espaciais e Estruturas Tridimensionais
As estruturas espaciais representam uma solução estrutural mais avançada, frequentemente utilizada em grandes coberturas que exigem elevada rigidez e desempenho global. Além disso, sua geometria tridimensional proporciona maior eficiência na distribuição de cargas.
Dessa forma, apresentam alta rigidez global, reduzindo deformações; distribuem cargas de forma tridimensional, aumentando a eficiência estrutural; utilizam grande repetição de módulos, o que favorece a padronização; e, simultaneamente, possuem elevado número de nós estruturais, o que aumenta a complexidade de execução. Assim, apesar de otimizarem o uso do aço por unidade de área, elevam significativamente a complexidade de fabricação e montagem.
Influência do Sistema Estrutural no Consumo de Material
A escolha do sistema estrutural impacta diretamente o quantitativo final de materiais e, consequentemente, o custo global da estrutura. Por isso, essa decisão deve ser tomada com base em critérios técnicos e econômicos integrados.
Nesse sentido, sistemas simples resultam em menos peças, porém com maior robustez individual; treliças apresentam maior número de elementos, mas menor peso global; estruturas espaciais oferecem alta modularidade, embora exijam elevado número de conexões; e, por fim, sistemas híbridos buscam um equilíbrio entre custo, eficiência estrutural e viabilidade construtiva. Assim, o engenheiro deve sempre equilibrar eficiência estrutural e viabilidade construtiva, considerando não apenas o comportamento mecânico, mas também o impacto direto no quantitativo de materiais e no custo final da obra.

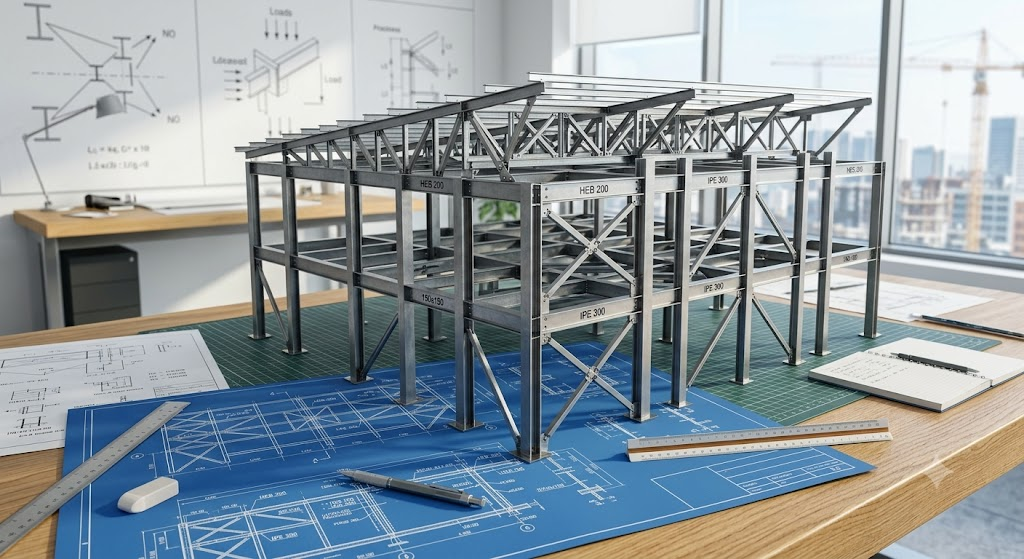

Quantificação dos Perfis Metálicos Principais
A quantificação dos perfis principais é a etapa central do cálculo de materiais em estruturas metálicas de cobertura. Esses perfis são responsáveis por resistir aos maiores esforços do sistema estrutural.
Portanto, sua correta determinação influencia diretamente o peso total da estrutura e o custo final do projeto.
Vigas Principais e Secundárias
As vigas são os elementos responsáveis pela transferência de cargas para os apoios, atuando como componentes intermediários fundamentais no caminho das solicitações estruturais. Além disso, elas garantem a redistribuição eficiente dos esforços ao longo da estrutura, contribuindo para o equilíbrio global do sistema.
Nesse contexto, as vigas principais são responsáveis por vencer grandes vãos, absorvendo e conduzindo cargas mais significativas; enquanto as vigas secundárias atuam na distribuição local dessas cargas, reduzindo concentrações e melhorando o desempenho global. Os perfis mais comuns incluem seções tipo I, U e tubulares, escolhidos conforme critérios de resistência, rigidez e viabilidade construtiva. O dimensionamento, por sua vez, é baseado principalmente em verificações de flexão e flecha, assegurando desempenho adequado em serviço. Dessa forma, o comprimento total desses elementos é obtido diretamente pela modulação da estrutura, o que impacta de forma decisiva o quantitativo final.
Pilares Metálicos
Os pilares metálicos são responsáveis pela transferência vertical das cargas até a fundação, constituindo elementos essenciais para a estabilidade global da edificação. Além disso, trabalham em conjunto com vigas e contraventamentos para garantir o equilíbrio estrutural.
De modo geral, esses elementos atuam predominantemente à compressão, embora também possam estar sujeitos a esforços combinados em situações específicas. Sua eficiência estrutural depende diretamente da altura da edificação, uma vez que o aumento da esbeltez eleva a sensibilidade à flambagem. Nesse sentido, a presença de contraventamento lateral torna-se fundamental para garantir estabilidade adequada. Assim, o quantitativo de pilares é definido pela malha estrutural da cobertura, que organiza toda a distribuição de cargas.
Cálculo do Peso Linear dos Perfis
Para quantificar corretamente os materiais estruturais, utiliza-se o conceito de peso linear dos perfis metálicos, que permite transformar dados geométricos em massa de aço com precisão.
Inicialmente, considera-se o peso por metro (kg/m) fornecido pelo fabricante. Em seguida, multiplica-se esse valor pelo comprimento total de cada perfil. Posteriormente, realiza-se a soma de todos os elementos estruturais, organizados por tipologia. Por fim, efetua-se a conversão para tonelagem final, que representa o indicador mais utilizado em orçamento e planejamento de obras metálicas. Dessa forma, esse processo permite estimar com alta precisão o consumo total de aço.
Perdas de Fabricação e Montagem Estrutural
Nenhum cálculo estrutural pode ser considerado completo sem a devida incorporação das perdas inerentes aos processos de fabricação e montagem, uma vez que essas variáveis impactam diretamente o quantitativo final.
Nesse contexto, incluem-se as perdas relacionadas ao corte e aproveitamento de barras, as emendas estruturais necessárias, os ajustes realizados em campo durante a montagem e, ainda, as sobras industriais não reaproveitáveis. Além disso, esses fatores variam conforme o nível de otimização do projeto e as condições executivas da obra. Portanto, por isso, normalmente aplica-se um fator adicional ao quantitativo final, garantindo maior aderência entre o cálculo teórico e a realidade construtiva.
Otimização Estrutural com Engenharia Especializada
A precisão na quantificação dos perfis principais depende diretamente da qualidade do projeto estrutural e do nível de detalhamento aplicado na modelagem e no dimensionamento.
Nesse cenário, a Barbosa Estrutural atua com modelagem avançada e análise estrutural detalhada, garantindo que cada perfil seja dimensionado e quantificado com base em critérios técnicos rigorosos e consistentes. Além disso, essa abordagem reduz desperdícios, minimiza retrabalhos e melhora significativamente a eficiência global do projeto. Dessa forma, a integração entre análise estrutural e quantificação de materiais resulta em maior precisão, previsibilidade e otimização de custos.
Terças Metálicas e Sistemas de Apoio Secundário
As terças metálicas são elementos longitudinais responsáveis por apoiar diretamente o sistema de cobertura (telhas) e transferir essas cargas para as vigas ou treliças principais. Apesar de serem classificadas como secundárias, seu impacto no consumo de material é significativo.
Além disso, as terças definem o espaçamento entre apoios da cobertura, influenciando diretamente o comportamento estrutural das telhas e a rigidez global do sistema.
Função Estrutural das Terças
As terças desempenham um papel essencial na distribuição e na transferência de cargas dentro do sistema de cobertura, atuando como elementos intermediários entre as telhas e a estrutura principal. Além disso, elas contribuem diretamente para a eficiência global do sistema, uma vez que reduzem esforços concentrados e melhoram o desempenho da cobertura.
Nesse contexto, as terças funcionam como apoio direto das telhas metálicas ou do tipo sanduíche, garantindo suporte contínuo; também promovem a transferência de cargas para os elementos estruturais principais, como vigas e pórticos; além disso, reduzem o vão livre das telhas, aumentando sua capacidade resistente; e, por fim, colaboram para a estabilização parcial do sistema de cobertura. Ou seja, elas atuam como intermediárias fundamentais no caminho das cargas, assegurando uma distribuição mais uniforme e eficiente.

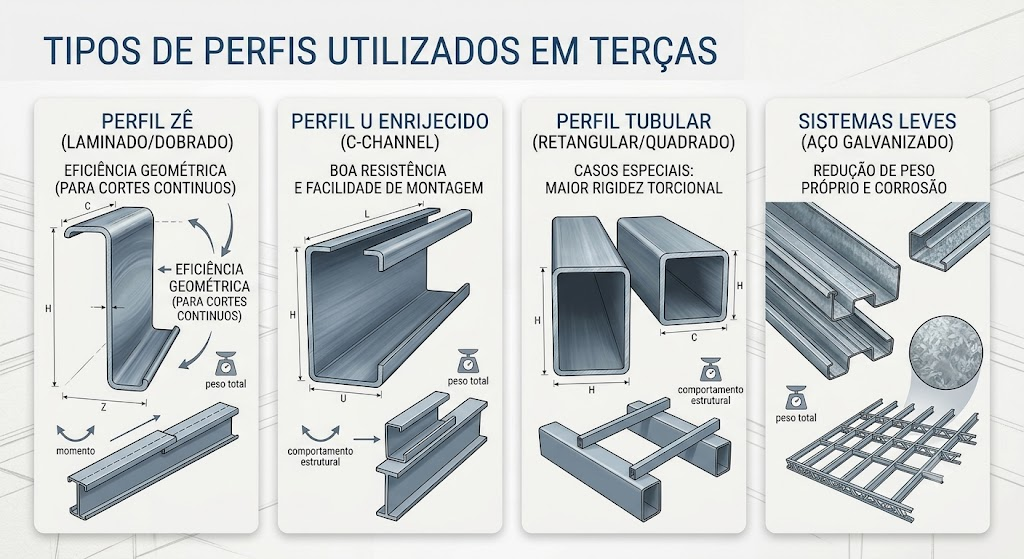

Tipos de Perfis Utilizados em Terças
A escolha do tipo de perfil utilizado nas terças influencia diretamente o comportamento estrutural e, consequentemente, o peso total da estrutura metálica.
Dessa forma, podem ser empregados perfis “Z” laminados ou dobrados, amplamente utilizados pela eficiência geométrica; perfis “C” enrijecidos, que oferecem boa resistência e facilidade de montagem; perfis tubulares, aplicados em casos especiais que exigem maior rigidez; e, ainda, sistemas leves em aço galvanizado, que reduzem o peso próprio da estrutura. Assim, cada solução apresenta impacto distinto no quantitativo final de aço, dependendo do nível de desempenho exigido.
Dimensionamento e Espaçamento
O espaçamento entre terças é um fator determinante no consumo de materiais e, além disso, influencia diretamente o comportamento estrutural da cobertura.
Nesse sentido, quando se adota menor espaçamento, ocorre aumento no número de terças e, consequentemente, maior consumo de aço; por outro lado, maiores espaçamentos exigem perfis mais robustos para compensar os esforços. Ademais, esse dimensionamento depende do tipo de telha utilizado, sofre influência direta da ação do vento e deve sempre buscar um equilíbrio entre quantidade de elementos e capacidade resistente. Portanto, a definição desse parâmetro é essencial para otimização estrutural.
Quantificação das Terças
A quantificação das terças é realizada a partir de variáveis geométricas e de projeto que, quando combinadas, determinam o consumo total de material.
Assim, considera-se o comprimento total da cobertura, o número de linhas de apoio ao longo da estrutura, o peso linear do perfil adotado e, ainda, o fator de sobreposição e as emendas necessárias para execução. Dessa forma, esse conjunto de parâmetros define com precisão o consumo final, expresso em quilogramas ou toneladas, garantindo maior confiabilidade no orçamento estrutural.

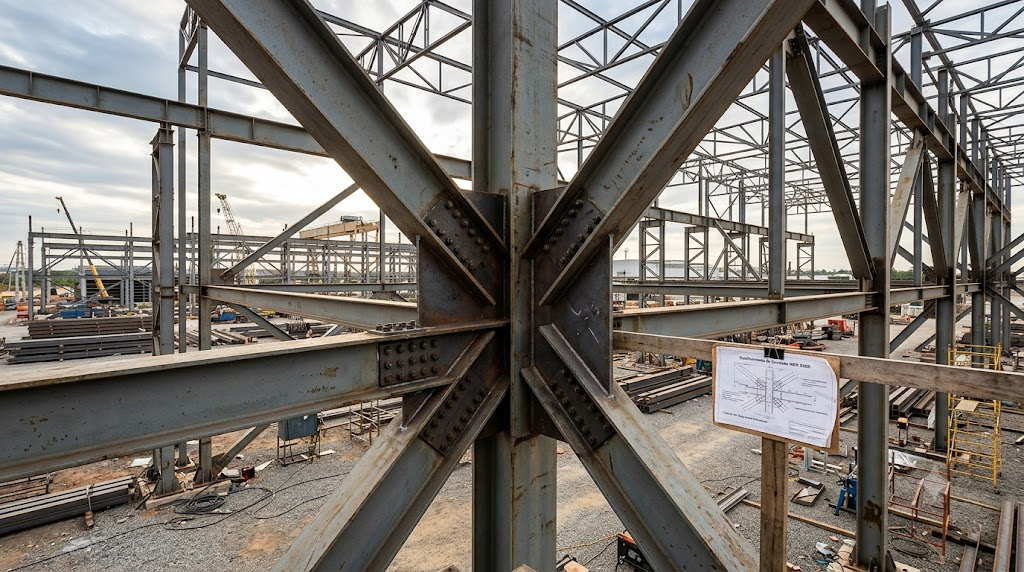

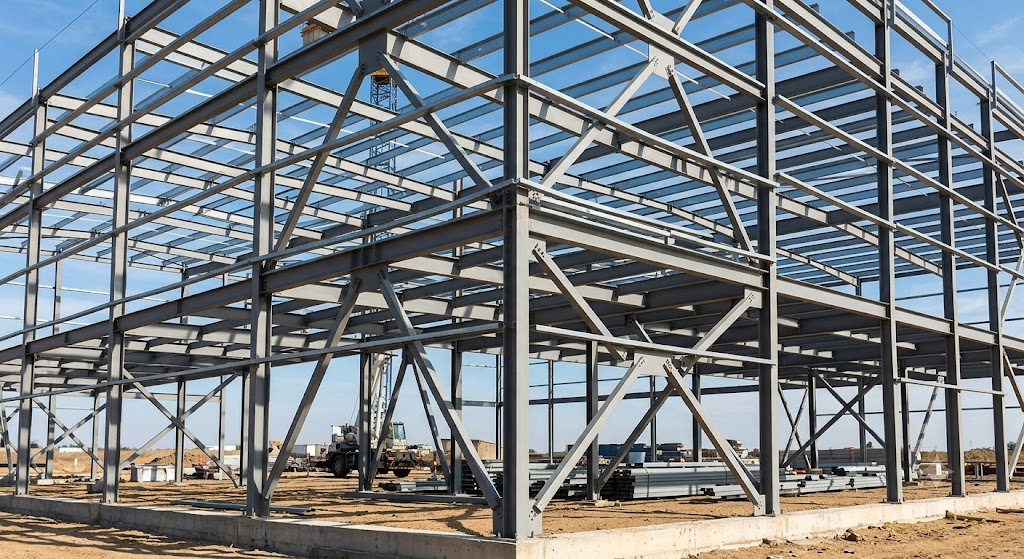

Contraventamentos e Estabilidade Estrutural Global
Os contraventamentos são elementos fundamentais para garantir a estabilidade global da estrutura metálica. Eles não suportam cargas verticais significativas, mas são essenciais para resistir a esforços horizontais e impedir instabilidades.
Além disso, esses elementos influenciam diretamente o quantitativo final de aço, principalmente em estruturas sujeitas a ventos intensos ou grandes vãos.
Função dos Contraventamentos
Os contraventamentos têm como principal função garantir a estabilidade global da estrutura, atuando de forma integrada ao sistema resistente e, além disso, controlando os efeitos de instabilidade que surgem sob ações horizontais e imperfeições geométricas.
Nesse sentido, eles contribuem diretamente para a resistência a ações de vento, para o controle de deslocamentos laterais, para a estabilização de pilares e, consequentemente, para a redução da flambagem global. Assim, quando corretamente dimensionados e posicionados, esses elementos aumentam significativamente a rigidez estrutural. Sem eles, por outro lado, a estrutura perde desempenho, rigidez e segurança, tornando-se vulnerável a instabilidades progressivas.
Tipos de Contraventamento Estrutural
Os sistemas de contraventamento podem assumir diferentes configurações geométricas e, por isso, apresentam variações no comportamento estrutural e no consumo de materiais.
Entre os mais comuns, destacam-se o contraventamento em X (cruzado), que proporciona alta eficiência resistente; o contraventamento em K, que distribui esforços de forma diferenciada; o contraventamento em V, que otimiza a transferência de cargas em determinados pórticos; e, ainda, os sistemas rígidos de pórtico, que dispensam parcialmente elementos diagonais. Dessa forma, cada configuração influencia diretamente o consumo de materiais e o desempenho global da estrutura.
Posicionamento Estratégico
O posicionamento dos contraventamentos é um fator crítico de projeto e, além disso, impacta diretamente tanto a eficiência estrutural quanto o quantitativo final de materiais.
Assim, devem ser considerados os planos horizontais, especialmente na cobertura; os planos verticais, localizados nas laterais da estrutura; as regiões de maior solicitação de vento, onde as forças são mais intensas; e, por fim, as zonas de transição estrutural, que exigem maior controle de estabilidade. Portanto, uma má distribuição desses elementos pode, consequentemente, aumentar o consumo de material de forma desnecessária e comprometer a eficiência do projeto.
Quantificação dos Contraventamentos
A quantificação dos contraventamentos envolve um conjunto de variáveis geométricas e estruturais. Além disso, essas variáveis precisam ser analisadas de forma integrada. Assim, elas determinam o consumo final de materiais.
Nesse processo, considera-se o comprimento total das barras diagonais. Também se avalia o número de planos estabilizados ao longo da estrutura. Além disso, define-se o tipo de perfil utilizado, como barra redonda, cantoneira ou tubular.
Por fim, incluem-se as conexões e chapas adicionais de fixação. Embora leves individualmente, esses elementos se acumulam ao longo da estrutura. Portanto, representam um peso relevante no projeto final e exigem atenção no cálculo.
Ligações Estruturais e Consumo de Elementos de Conexão
As ligações estruturais são frequentemente subestimadas no cálculo de materiais, mas representam uma parcela importante do consumo total. Elas garantem a transferência de esforços entre os elementos e a integridade global do sistema.
Além disso, são responsáveis por grande parte da complexidade de fabricação e montagem.
Tipos de Ligações Estruturais
Os tipos de ligações estruturais definem como os elementos da estrutura se conectam entre si e, além disso, influenciam diretamente o comportamento global do sistema. Portanto, a escolha adequada dessas ligações impacta tanto o dimensionamento quanto o consumo final de materiais.
Nesse contexto, destacam-se as ligações parafusadas, amplamente utilizadas pela facilidade de montagem e manutenção; as ligações soldadas, que proporcionam maior rigidez e continuidade estrutural; as ligações mistas, que combinam diferentes técnicas para otimização de desempenho; e, por fim, as ligações com chapas de apoio, que distribuem esforços e melhoram a estabilidade local. Assim, cada tipo possui impacto direto no consumo de materiais auxiliares e no custo global da estrutura.
Chapas de Ligação e Enrijecedores
As chapas de ligação e os enrijecedores são elementos complementares fundamentais, pois garantem a transferência adequada de esforços entre os componentes estruturais e, consequentemente, aumentam a rigidez local do sistema.
Dessa forma, incluem-se as chapas de base de pilares, responsáveis pela transferência de cargas ao elemento de fundação; as chapas de ligação entre vigas, que asseguram continuidade estrutural; os enrijecedores em regiões críticas, que evitam instabilidades locais; e as placas de reforço local, aplicadas para redistribuição de tensões. Embora muitas vezes pequenos em dimensão, esses elementos, quando somados, acumulam um peso significativo no quantitativo final.
Parafusos e Elementos de Fixação
Os sistemas de fixação também entram de forma relevante no quantitativo estrutural, uma vez que garantem a integridade das ligações e a segurança da montagem.
Nesse sentido, consideram-se os parafusos estruturais de alta resistência, utilizados em ligações principais; além disso, as arruelas e porcas, que complementam o sistema de aperto; os conectores metálicos, aplicados em soluções específicas de montagem; e, ainda, os elementos de ancoragem, responsáveis pela fixação em bases e fundações. Em estruturas de grande porte, esses componentes podem representar milhares de unidades, impactando diretamente o planejamento logístico.
Impacto das Ligações no Custo e no Peso Total
As ligações estruturais influenciam diretamente o desempenho econômico e técnico do projeto, pois afetam simultaneamente o consumo de materiais, o tempo de execução e a complexidade construtiva.
Assim, observa-se o aumento no consumo total de aço adicional, decorrente das chapas e reforços; além disso, há impacto no tempo de montagem em obra, devido à maior quantidade de conexões; também se eleva a complexidade executiva, exigindo maior controle de qualidade; e, consequentemente, ocorre variação no custo global do projeto. Portanto, por isso, as ligações devem ser consideradas desde o início do cálculo estrutural, garantindo maior precisão e eficiência no dimensionamento.
Otimização Estrutural com Engenharia Especializada
A integração entre elementos principais e secundários exige precisão técnica elevada. Nesse ponto, a atuação da Barbosa Estrutural é decisiva, pois permite otimizar ligações, reduzir desperdícios e melhorar o desempenho global da estrutura metálica de cobertura.
Consolidação Final do Quantitativo de Materiais
A consolidação do quantitativo é o processo de unificação de todos os elementos estruturais em uma base única de medição, geralmente expressa em quilogramas ou toneladas de aço.
Além disso, essa etapa permite validar inconsistências entre o projeto estrutural e o levantamento de materiais, reduzindo erros de orçamento e execução.
Agrupamento dos Elementos Estruturais
O primeiro passo consiste em organizar todos os componentes da estrutura, uma vez que essa separação inicial facilita a leitura técnica e, além disso, reduz erros de quantificação nas etapas seguintes.
Dessa forma, agrupam-se os perfis principais, como vigas e pilares; em seguida, os perfis secundários, incluindo terças e travamentos; além disso, os contraventamentos horizontais e verticais; bem como os elementos de ligação, como chapas e enrijecedores; e, por fim, os fixadores, representados por parafusos e acessórios. Portanto, esse agrupamento permite uma leitura mais clara e sistematizada do consumo total de materiais.
Conversão para Peso Total de Aço
Após o levantamento geométrico, realiza-se a conversão para massa, etapa fundamental para consolidação orçamentária, pois transforma dados lineares em indicadores financeiros e produtivos.
Nesse processo, considera-se inicialmente o comprimento total de cada perfil, e, em seguida, aplica-se o peso linear (kg/m) fornecido pelo fabricante. Posteriormente, realiza-se a soma geral por categoria estrutural, garantindo maior organização dos dados. Por fim, efetua-se a conversão final para tonelagem, que, consequentemente, se torna o principal indicador utilizado em orçamento e planejamento de obras metálicas.

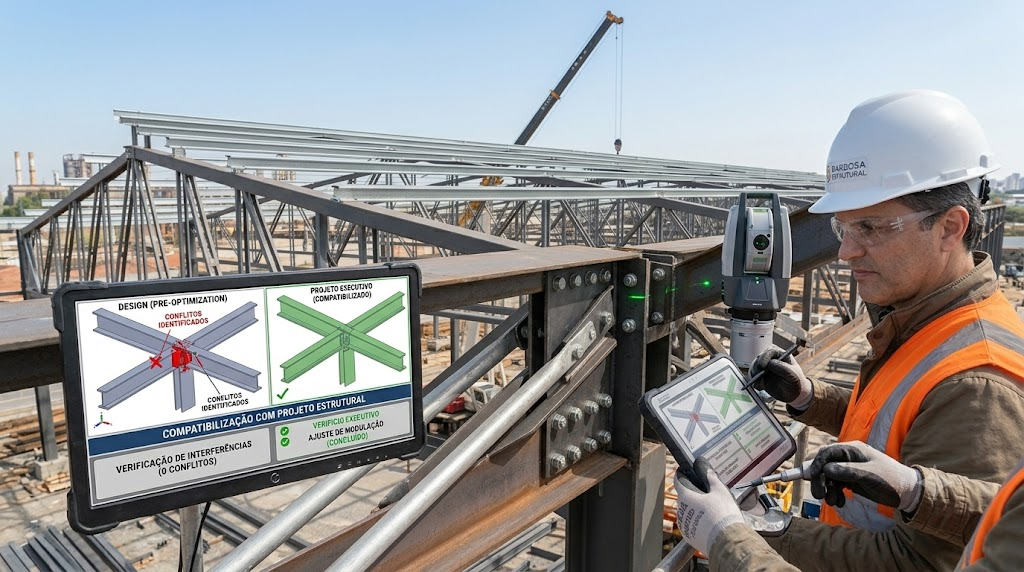

Compatibilização com Projeto Estrutural
A compatibilização, por sua vez, garante coerência entre cálculo, projeto e execução, sendo uma etapa essencial para reduzir inconsistências e interferências em campo.
Assim, realiza-se a verificação de interferências geométricas, a fim de identificar conflitos entre elementos; além disso, promove-se o ajuste da modulação estrutural, buscando padronização e eficiência; em seguida, executa-se a revisão de apoios e ligações, garantindo estabilidade global; e, por fim, aplica-se a correção de inconsistências de dimensionamento. Dessa maneira, evita-se que o quantitativo final se distancie da realidade de obra, assegurando maior confiabilidade ao projeto executivo.
Fatores de Perdas, Segurança e Ajustes Finais
Nenhum cálculo estrutural é considerado completo sem a aplicação de fatores de correção. Esses fatores garantem que o quantitativo final represente condições reais de fabricação, transporte e montagem.
Fatores de Perdas de Fabricação
Durante a produção, ocorrem inevitáveis perdas, as quais precisam ser consideradas desde a fase de orçamento, uma vez que impactam diretamente o quantitativo final de materiais. Além disso, essas perdas variam conforme o nível de racionalização do projeto e o grau de otimização dos cortes.
Entre os principais fatores, destacam-se o corte de perfis metálicos, que gera sobras inevitáveis; o aproveitamento de barras comerciais, que raramente ocorre de forma integral; as emendas estruturais, que introduzem incrementos adicionais de material; e, por fim, os ajustes dimensionais realizados em fábrica, que também contribuem para pequenas variações no consumo total. Dessa forma, essas perdas devem ser sempre incorporadas ao cálculo global.
Perdas de Montagem em Obra
Além das perdas na fabricação, também ocorrem perdas relevantes durante a etapa de montagem em campo, as quais, por sua vez, dependem diretamente das condições executivas e do nível de precisão do projeto.
Nesse contexto, incluem-se os ajustes de instalação, que muitas vezes exigem adaptações pontuais; as pequenas adaptações estruturais, realizadas para compatibilizar elementos em obra; as reposições de peças, decorrentes de danos ou incompatibilidades; e, ainda, as sobras não reutilizáveis, que não podem ser reintegradas ao sistema estrutural. Portanto, todas essas perdas devem ser previstas de forma realista no orçamento executivo.
Fatores de Segurança Estrutural
Os fatores de segurança, por sua vez, garantem a confiabilidade global do sistema estrutural, sendo aplicados para absorver incertezas inerentes ao comportamento dos materiais e às condições de carregamento.
Assim, considera-se o sobredimensionamento normativo controlado, que assegura margens adequadas de segurança; as combinações críticas de carga, que simulam cenários extremos de solicitação; a margem para incertezas materiais, associada à variabilidade dos perfis e conexões; e, consequentemente, a redução do risco estrutural como objetivo final do processo. Além disso, todos esses critérios são definidos por normas técnicas, como a ABNT NBR 8800, que estabelece os parâmetros de segurança aplicáveis ao dimensionamento de estruturas metálicas.
Metodologia Completa de Cálculo de Materiais
A metodologia final integra todas as etapas anteriores em um fluxo único e sequencial, garantindo precisão no cálculo de estrutura metálica de cobertura. Além disso, esse processo assegura consistência entre o projeto estrutural e a execução, reduzindo incertezas e retrabalhos. Assim, cada etapa contribui diretamente para a confiabilidade do dimensionamento e, consequentemente, para a eficiência do orçamento. Por isso, a sequência lógica deve ser rigorosamente seguida.
Etapa 1: Definição Geométrica
Etapa 1: definição geométrica
Primeiramente, estabelece-se a base geométrica da estrutura, pois ela condiciona todas as demais decisões. Em seguida, consolida-se o modelo espacial da cobertura, com a medição de vãos e alturas, a definição da inclinação da cobertura, a modulação estrutural e o posicionamento dos apoios, de forma integrada e coerente.
Etapa 2: Análise de Cargas
Etapa 2: análise de cargas
Posteriormente, realiza-se a avaliação completa das ações atuantes, garantindo que o sistema estrutural responda adequadamente às solicitações previstas. Nessa fase, consideram-se as cargas permanentes, as cargas variáveis, as ações do vento e as combinações normativas, de modo a representar fielmente o comportamento estrutural.
Etapa 3: Dimensionamento Estrutural
Logo depois, procede-se ao dimensionamento dos elementos, considerando desempenho mecânico e estabilidade global da estrutura. Aqui são definidos os perfis principais, a configuração das terças, o arranjo dos contraventamentos e a tipologia das ligações, assegurando segurança e eficiência estrutural.
Etapa 4: Quantificação Detalhada
Em seguida, executa-se o levantamento quantitativo, etapa essencial para precisão orçamentária e controle de materiais. Isso inclui o levantamento dos comprimentos totais, a aplicação dos pesos lineares correspondentes, a soma de todos os elementos estruturais e a conversão final para tonelagem, garantindo base confiável para orçamento.
Etapa 5: Ajustes Finais
Por fim, aplicam-se correções técnicas e fatores de segurança adicionais, assegurando compatibilidade entre projeto e execução. São considerados os fatores de perda de material, a inclusão de margens de segurança estrutural, a compatibilização executiva com demais disciplinas e a revisão geral do orçamento, consolidando o resultado final.
Conclusão Técnica do Cálculo Estrutural de Coberturas Metálicas
O cálculo de estrutura metálica de cobertura é um processo altamente técnico e integrado, que exige domínio de mecânica estrutural, normas técnicas e metodologia de quantificação. Portanto, não se trata apenas de estimar materiais, mas de traduzir um sistema estrutural complexo em valores precisos de consumo e desempenho.
Além disso, cada decisão — desde o tipo de sistema estrutural até a definição de ligações — impacta diretamente o quantitativo final de aço. Ou seja, pequenas variações de projeto podem gerar grandes diferenças no consumo de materiais.
Nesse cenário, a atuação de empresas especializadas como a Barbosa Estrutural é determinante, pois garante precisão técnica, redução de desperdícios e maior eficiência global do projeto. Dessa forma, o resultado final não é apenas uma estrutura segura, mas também economicamente otimizada e executável.
